Что означает маркировка фар автомобиля (место расположение и расшифровка)

Какая маркировка на фарах для ксенона?

Буквенным или цифровым кодом в обязательном порядке маркируется световое оборудование любой колесной техники. Все вспомогательные элементы — блокирозжига, корректоров, линзы, рассеиватели — обозначаются сертифицированными маркировками в соответствии с международными стандартами 41.99-99.

Код должен отвечать следующим параметрам:

• быть четким, хорошо читаемым;
• находиться на видном месте;
• иметь исчерпывающую информацию о производителе, угле наклона светового пучка, сертификации;
• содержать обозначение, чьи стрелки указывают на месяц, год производства.

С помощью расшифровки можно определить, менялась ли автомобильная оптика из-за серьезной аварии.

Знак международного утверждения

Оптические приборы разных стран отличаются световым потоком, а также направлением угла светотеневой границы. Необходимая информация содержится на корпусе оптики в виде наклейки или отлива на пластике.

В классическом исполнении оптика маркируется пятью основными обозначениями:

• тип фары;
• используемые световые элементы;
• соответствие для определенного региона;
• предназначение для разных сторон движения;
• фирма-изготовитель.

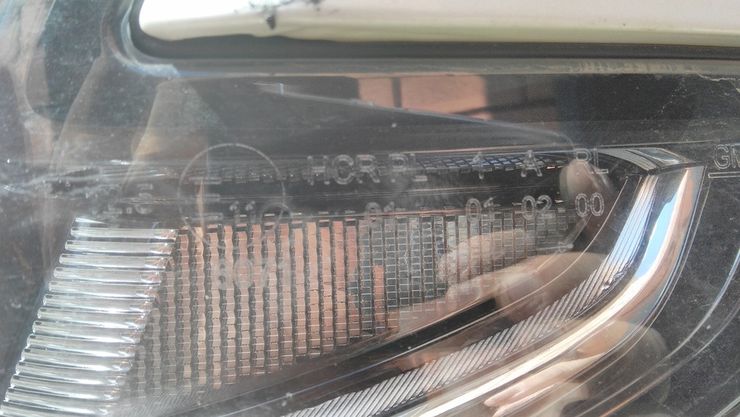

Производители наносят техническую информацию на нижнюю кромку стекла. Для просмотра необходимой информации не требуется открывать капот.

Маркировка и расшифровка фар

Маркировка фар всегда есть на задней или боковой части корпуса. Изучив ее можно узнать всю необходимую информацию – от даты производства до типа установленных ламп. Также есть данные о государстве, выдавшем разрешение на производство фар, направление движения и другие характеристики, касающиеся оборудования.

Как узнать, подходят ли светодиодные лампы к фарам вашего автомобиля

Для начала заглянем в законодательство. Пункт 3.4 «Основных положений по допуску автомобилей к участию в процессе дорожного движения» запрещает эксплуатацию автомобилей, если тип ламп не соответствует типу светового прибора. А типы внешних световых приборов регулирует Технический регламент. Поэтому прежде чем ставить светодиодные лампы в фары, нужно посмотреть на маркировку фар.

Где искать маркировку

Если фара неразборная, то маркировку наносят на стекло. Она может быть в виде гравировки или нанесена перманентной краской. Если стекло съемное, то маркировку можно поискать на пластиковом корпусе фонаря. Как правило, она выглядит как отливка на корпусе. Но в редких случаях там может быть и наклейка.

Как понять маркировку

Фары с лампами накаливания маркируются буквами R, C и CR. R — ближний свет, C — дальний, а CR — это лампы, которые могут работать в двух режимах в фарах, где предусмотрена такая функция.

У галогеновых ламп маркировка следующая — HR, HC, HCR. А ксеноновые фары маркируются как DR, DC и DCR. То есть все так же, только первая буква D.

Что делать

Получается, что в Техрегламенте нет как такового обозначения светодиодных источников света. При этом производители, устанавливая на заводе светодиодные фары, маркируют их как галогеновые. Вот на это и надо ориентироваться.

Но имейте ввиду, что заменить галогеновые лампы на светодиодные не всегда вот так просто. У светодиодов и галогеновых источников света разное сопротивление. Это может привести к перераспределению токовых нагрузок и появлению проблем в электронике машины.

Как расшифровать маркировку и обозначения фар автомобиля

Маркировка фар используется для обозначения типа используемых ламп, а также строения оптики во всех автомобилях. С помощью кода можно определить, для галогена или ксенона разрабатывался рефлектор, узнать о несоответствии установленного оборудования.

Что означает маркировка фар автомобиля (место расположение и расшифровка)

Светотехника автомобиля играет большую роль в системе обеспечения безопасности, и особенно это касается фар головного освещения. Обычно эти световые приборы включают в себя ближний и дальний свет, иногда в блоки включены дневные ходовые огни (ДХО), противотуманные фары (ПТФ), а также габаритные огни и указатели поворотов. Всё это желательно учесть в цифробуквенной кодировке на их корпусах.

Маркировка фар: расшифровка аббревиатур и сокращений! Важно!

В жизни каждого автомобилиста рано или поздно наступает момент, когда приходится разбираться в том какие у него на авто фары, что обозначают аббревиатуры, нанесенные на корпус и какие лампочки следует выбирать для этой оптики.

Чтобы внести ясность в данный вопрос, решил разложить все “по полочкам”. Итак, усаживайтесь по удобнее, мы начинаем!

Как правило, маркировка наносится на верхнюю часть блок фары или на стекло с внутренней. Бывает и такое, что найти маркировку без демонтажа фары просто невозможно.

На сегодняшний день на все средства передвижения устанавливаются источники освещения следующего типа:

• С — ближний.
• R — дальний.
• СR — двухрежимный или комбинированный (ближний/дальний) свет с лампами накаливания (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005).

• HС — ближний.
• HR — дальний.
• HСR — двухрежимный или комбинированный (ближний/дальний) свет с галогенными лампами (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005).

• DС — ближний.
• DR — дальний.
• DСR — двухрежимный или комбинированный (ближний/дальний) свет с газоразрядными лампами (ксенон) (Правила ЕЭК ООН № 98, ГОСТ Р 41.98-99).

Тип оптики

Фары делятся по назначению. Каждая буква отвечает за особенности и функционал:

А – место расположения сбоку; В – маркировка противотуманных фар; С – оптика, отвечающая за ближний световой поток; R – фара дальнего света. Сдвоенное обозначение CR или C/R говорит о совместном использовании для дальнего и ближнего потока света. HR — дальний с галогенной лампой.

Расположение световых приборов на автомобиле устанавливается ГОСТами и регламентами о безопасности транспортных средств.

Так, маркировка на фаре в виде буквы В говорит о том, что это ПТФ и ее запрещается использовать в качестве основного источника света в ночное время суток.

Для чего нужна маркировка фар

Есть ряд международных и отечественных стандартов (например ЕЭК ООН N99 и ГОСТ Р41.99-99), которые обязывают производителей осветительного оборудования для транспорта маркировать их по определенному стандарту. Обычно это код, состоящий из латинских букв и цифр, в котором есть следующие данные:

1. Модель изделия, его версия и модификация, если выпускается несколько разновидностей с определенными отличиями.
2. Тип лампочек, которые можно использовать в фаре.
3. Основные показатели освещения.
4. Категория продукции.
5. Ориентация светового потока (обычно блок-фары делаются для правостороннего или левостороннего движения и отличаются конфигурацией рассеивателя).
6. В каком государстве был выдан сертификат.
7. Дата изготовления.

Кстати! Отдельные бренды (Koito, Hella) могут указывать дополнительную информацию.

Обычно данные выплавлены на корпусе фары. При установке на заводе также добавляется ярлык под капот, который дублирует данные, чтобы не снимать фары при замене лампочек.

Для чего нужна маркировка и что она означает

В первую очередь маркировка на блок-фаре помогает водителю определиться с тем, какой тип лампочек можно устанавливать взамен сгоревших. Кроме того, на маркировке находится большое количество дополнительной информации: от года выпуска до страны сертификации, а также информация о соответствии стандартам.

Согласно международному стандарту (Правила ЕЭК ООН N99/ГОСТ Р41.99-99), оптическое оборудование, установленное на колесную технику (автомобили), должно иметь маркировку по утвержденному образцу.

Код, в котором присутствуют буквы латинского алфавита, расшифровывает всю информацию об автомобильной фаре:

• тип ламп, предназначенных для установки в конкретный блок;
• модель, версия и модификация;
• категория;
• параметры освещения;
• направление светового потока (для правой и левой стороны);
• страна, выдавшая сертификат соответствия;
• дата производства.

Кроме международного стандарта, некоторые компании, например, Hella и Koito используют индивидуальную маркировку, в которых прописывают дополнительные параметры оборудования. Хотя их стандарты не противоречат международным правилам.

Маркировка выплавляется на пластиковом подфарнике и дублируется на тыльной стороне корпуса под капотом в виде наклейки. Защищенную наклейку невозможно снять и переустановить на другое изделие без повреждения, поэтому некачественная оптика часто не имеет полноценной маркировки.

Главные функции

Маркировка служит для того, чтобы водитель или мастер могли сразу узнать информацию об использованной оптике. Это помогает в том случае, когда одна и та же модель в разных комплектациях оснащается несколькими модификациями фар.

Знаки международного утверждения

Все лицензионные фонари, устанавливаемые в современные автомобили, имеют определенные сертификаты. Наиболее распространены следующие стандарты: буква «E» соответствует европейскому стандарту, аббревиатура DOT (Department Of Transport — Министерство транспорта США) — первому американскому стандарту, сочетание SAE (Society Of Automotive Engineers) — другой стандарт, который используется, например, для обозначения моторные масла.

В маркировке фар, как и в маркировке фонарей, используется конкретный номер для обозначения стран. Соответствующая информация представлена ​​в таблице ниже.

Число	Имя страны	Число	Имя страны	Число	Имя страны
1	Германия	13	Люксембург	25	Хорватия
2	Франция	14	Швейцария	26 год	Словения
3	Италия	15	не назначен	27	Словакия
4	Нидерланды	16	Норвегия	28 год	Беларусь
5	Швеция	17	Финляндия	29	Эстония
6	Бельгия	18	Дания	30	не назначен
7	Венгрия	19	Румыния	31 год	Босния и Герцеговина
8	Республика Чехия	двадцать	Польша	32 … 36	не назначен
9	Испания	21 год	Португалия	37	Турция
10	Югославия	22	Российская Федерация	38–39	не назначены
11	Соединенное Королевство	23	Греция	40	Республика Македония
12	Австрия	24	не назначен	—	—

На большинстве фар также нанесен логотип производителя или бренда, под которым был произведен продукт. Аналогичным образом, местоположение производственного предприятия (часто просто страна, где была изготовлена ​​фара, например, Сделано в Тайване, указывается как таковое) и стандарт качества (это может быть международный стандарт, такой как ISO, а также внутренние стандарты качества производителя. ) также желательны.

Расшифровка

Первая литера в коде обозначает соответствие оптики стандарту качества для определенного региона.

Литера E говорит о том, что фара соответствует стандартам оптического оборудования, принятым для европейских и японских автомобилей.

SAE, DOT – показывает, что фара соответствует стандарту, принятому Американской Технической инспекцией для автомобильной оптики США.

Цифра после первой литеры указывает на страну-изготовителя или государство, выдавшее утверждение на использование данного класса оптики. Сертификат утверждения гарантирует безопасность конкретной модели для использования на дорогах общего пользования в границах установленных режимов (дневные ходовые огни, дальний, ближний свет и пр.).

Ниже в таблице представлен краткий перечень соответствия стран.

Цифра кода	Страна	Цифра кода	Страна
1	Германия	12	Австрия
2	Франция	16	Норвегия
3	Италия	17	Финляндия
4	Нидерланды	18	Дания
5	Швеция	20	Польша
7	Венгрия	21	Португалия
8	Чехия	22	Россия
9	Испания	25	Хорватия
11	Великобритания	29	Беларусь

В международной маркировке автомобильных фар приняты нижеследующие сочетания символов, которые определяют тип и место установки блок-фары, класс ламп, дальность света, мощность потока.

По функционалу и параметрам эксплуатации, оптика маркируется символами:

• А – головная оптика;
• В – противотуманные фары;
• L – подсветка номерного знака;
• С – фара под лампочки ближнего света;
• RL – дневные ходовые огни;
• R – блок для ламп дальнего света.

Если блок-фара идет под универсальные лампы со встроенным переключением на дальнее/ближнее освещение, в коде используются следующие комбинации:

1. HR – дальний свет должен обеспечиваться галогенной лампой.
2. HC/HR – фара предназначена под галогены, блок имеет два модуля (патрона) под лампы ближнего и дальнего освещения. Если данная маркировка HC/HR использована на фаре японского производителя, то ее можно переоборудовать под использование ксеноновых ламп.

Разновидности в зависимости от типа ламп

При расшифровке обозначений основное внимание обычно уделяется типу используемых лампочек и их особенностям. В настоящее время есть три разновидности, которые устанавливаются на машины.

Галогенные

Самый распространенный вариант, который несколько десятилетий был основным. Сейчас используется меньше, но пока машин с галогенным светом больше всего. Что касается маркировки, она такая:

1. HR – лампочка для дальнего света.
2. HCR – галогенная лампа с двумя нитями накала, которая обеспечивает ближний и дальний свет.
3. HC/HR – в блоке есть два отдельных модуля под источники дальнего и ближнего света.

Кстати! Если маркировка HC/HR указана на фаре, произведенной в Японии, ее можно переоборудовать под ксенон.

Ксеноновые

Этот вариант все чаще используется в машинах, так как обеспечивает мощный свет высокой яркости. На фарах можно найти такие обозначения:

1. D2R. Рефлекторный тип, работает как обычные лампы.
2. D2S. Прожекторные, вставляются в линзы и дают концентрированный пучок света.
3. DC. В таких вариантах ксенон ставится в ближний свет.
4. DCR. Ксеноновый источник для дальнего света.
5. DC/DR. Два отдельных ксеноновых модуля под ближний и дальний свет.

Из видео узнаете принцип работы и отличия галогеновых фар от ксеноновых.

Светодиодные

Маркировка фар под светодиодные лампочки имеет свои особенности. Этот вариант могут обозначать стандартным кодом HCR, используемым и для галогенных элементов. Но при этом на отражателе и линзе всегда будет выбито ЛЕД (LED), чтобы было понятно, что элементы рассчитаны именно под светодиодный источник света.

Если оборудование рассчитано под диоды, ставить в него другие источники света нельзя, так как они нагреваются намного сильнее и повредят отражатель или линзу.

Разобраться в маркировке фар несложно, она всегда делается по определенному стандарту. Это поможет быстро определить, под какие лампочки рассчитано оборудование и подходит ли источник света под правостороннее движение.

Значение освещенности

На всех фарах есть легенда, указывающая максимальную силу света (люкс), которую может обеспечить фара или пара фар. Это значение называется основным основным номером (сокращенно MMP). Соответственно, чем выше значение GER, тем ярче свет излучается фарами и тем больше дальность их действия. Обратите внимание, что эта маркировка относится только к фарам с дальним и ближним светом.

Согласно действующим стандартам и правилам, всем современным производителям не разрешается производить фары с ведущим основным числом, превышающим 50 (что соответствует 150 000 кандел кд). Для общей совокупной силы света всех фар, установленных в передней части транспортного средства, значение HOR не должно превышать 75 или 225 тысяч кандел. Исключение составляют точечные светильники для специальных устройств или закрытых участков дорог, а также участков, удаленных от участков дорог, используемых обычным (гражданским) транспортом.

Оптика для ксенона

Маркировка на фарах под ксенон состоит из следующих букв:

• DC;
• DR;
• DC/R.

Первые буквы D говорят об использовании газоразрядных источников совместно с линзами или специальными рефлекторами.

Самостоятельно устанавливать ксенон в противотуманки, фары с кодом HC, HR, HC/R не рекомендуется. Это может не только нанести вред проводке автомобиля, но и повредить рефлектор. Использование ксенона также запрещено в задних фарах.

Как расшифровать светодиодные

Лицензионное оборудование, предназначенное для светодиодных ламп, имеет в коде маркировку HCR. Кроме этого, на всех линзах и отражателях в лед-фаре автомобилей есть выбитый символ LED.

Конструкция фары под диоды отличается от блоков под галогенные лампы материалом изготовления. Диоды имеют минимальную температуру нагрева по сравнению с галогенными, и если светодиодами можно оборудовать фару, предназначенную под ксенон и галоген, то обратная переустановка не рекомендуется, т.к. галогенные лампы имеют высокую температуру нагрева.

Кроме литер и цифр, в маркировке автомобильной фары присутствует логотип бренда. Это может быть как товарный знак, так и знакомое сочетание «Сделано в …».

Фары дневных ходовых огней пока не маркируются. Использование ламп определенной мощности и класса регламентируется в ПДД.

Направление движения

Эта маркировка распространяется на автомобили с правым рулем, то есть автомобили, изначально предназначенные для передвижения по дорогам с левым рулем. Эта функция отмечена стрелками. Если символ на фаре показывает стрелку, указывающую влево, фара должна быть установлена ​​на автомобиле с левой стороны дороги. Если таких стрелок две (указывающие и вправо, и влево), то фара может быть установлена ​​как в правосторонние, так и в левосторонние автомобили. Правда, в этом случае необходима дополнительная регулировка фар.

Однако в большинстве случаев стрелки отсутствуют, что означает, что фара должна быть установлена ​​на автомобиле с правым рулем. Отсутствие стрелки связано с тем, что в мире больше правосторонних дорог, чем левых, как и в случае с соответствующими автомобилями.

Маркировка фар под лампы (ксенон, галоген). как отличить где какая? все расшифровки — АвтоСовет

Ксеноновые фары достаточно распространены среди автомобилистов, поскольку имеют хорошее качество, более долговечны, но при этом более дорогостоящие чем другие варианты.

Чтобы выбрать конкретные ксеноновые осветительные приборы, следует обращать внимание на маркировку не только фар. но и самих ламп, при этом нужно знать особенности маркировки фар под ксенон в 2018 году.

В ней нужно разобраться, чтобы понимать, какие именно фары могут использоваться для установки ксенона, чтобы это было законно и соответствовало техническим нормам.

Кроме того, несоблюдение требований маркировки может привести к плохому качеству освещения, ведь непредназначенные для этого фары не могут обеспечивать нормальной работоспособности ксенона и концентрирования излучаемого ним света, что необходимо для эффективного использования таких осветительных приборов.

Маркировкой называется обозначение особенностей фар, выраженное в буквах и цифрах, которые рассказывают потребителю о том, что можно смонтировать в этой оптике, чтобы она выполняла свои задачи максимально продуктивно, при этом не мешала другим автомобилистам.

Маркировка полезна для мастеров, которые сразу понимают, какие лампы в ней можно использовать и какие дополнительные приборы вполне могут использоваться для обеспечения работоспособности.

К примеру в Японии используется маркировка HC/HR — такая же, как и в европейских автомобилях, но если в азиатской стране это означает пригодность фары для ксенона в ближнем и дальнем режимах, то в европейских автомобилях такое обозначение будет полным запретом на ксеноновые лампы и предназначение фары сугубо для галогеновой лампы.

Поэтому если машина японская, но эксплуатируется в европейских странах, в частности, в России, то нужно иметь при себе определенные документы, объясняющие значение маркировки.

Не стоит игнорировать маркировку на фарах, поскольку в случае нарушения ее требований можно не только не получить качественного света, но и ослеплять при этом других водителей, что не только неприятно, но еще и опасно, поскольку создает аварийную ситуацию и может спровоцировать настоящую трагедию.

Их конструкция

Задачей собрать свет в луч опекается отражатель, который принимает все лучи на себя и направляет их в определенном направлении, многократно усиливая.

При этом для ксеноновой фары есть и корректор, который ограничивает световую зону, направляя луч вперед.

Сами лампы ксенона сделаны в виде колбы, в которой находятся два электрода, а само ее внутреннее пространство заполнено благородным инертным газом — ксеноном.

Официальное утверждение

Многие (но не все) фары содержат информацию о стандартах, которым соответствует продукт. А это зависит от конкретного производителя. Обычно информация о стандартизации находится под символом в круге. Обычно информация записывается в виде комбинации нескольких цифр. Первые две из них являются модификациями данной модели фары (если есть, иначе первые цифры — два нуля). Остальные цифры — это индивидуальный номер разрешения.

Многих водителей интересует, где именно можно увидеть информациюо маркировке новых или уже установленных на фарах автомобиля. Чаще всего актуальная информация касается верхней части корпуса фары, особенно под капотом. Другой вариант — информация печатается на стекле рефлектора изнутри. К сожалению, с некоторыми фарами невозможно прочитать информацию, не вынув фары из розеток. Это зависит от конкретной модели автомобиля.

Светодиодная оптика

На шоссе общего пользования все чаще встречаются автомобили с источниками света класса LED. Маркированные лед-линзы охватывают большую площадь дороги и способны проработать более 10 000 часов.

Многих автовладельцев интересует вопрос, какая маркировка светодиодных фар с завода и можно ли самостоятельно установить диоды вместо галогена или ксенона. Оптика с диодами имеет надпись HCR, обозначающую обычные галогеновые лампы. Однако шифр всех отражателей и линз дополнительно содержит приставку LED, а их конструкция существенно отличается.

В дневных ходовых огнях лампа встроена в корпус без какой-либо маркировки. Расположение огней регламентируется руководством по безопасности транспорта.

Знание расположения маркировки позволяет не только обнаружить замену фары из-за ДТП, но и обезопаситься от штрафов, используя правильные лампы.
