Как установить фаркоп (ТСУ) на Lada Granta и Lada Kalina » Лада.Онлайн – все самое интересное и полезное об автомобилях LADA

Содержание

Как подобрать и установить фаркоп на Ладу Калину

Фаркоп – тягово-сцепное изделие, предназначенное для соединения прицепа с машиной. Установка нового фаркопа на Калину НА имеет ряд особенностей. Авто Калина хэтчбэк обладает прицепом, не способным выдерживать большие нагрузки. Поэтому установка фаркопа для этого транспортного средства необходима, если его планируется использовать для перевозки грузов. Он поможет применять съемный прицеп, и позволит сделать авто более универсальным.

калина

Установка фаркопа на Ладу Калину универсал

В качестве прицепного устройства служит специализированное изделие, позволяющее надежно удерживать прицеп, необходимый для транспортировки различных грузов. Сегодня никто не будет спорить о практичности отечественной бюджетной модели Лада Калина. Для повышения этого качества многие владельцы устанавливают фаркоп. Это устройство вполне можно смонтировать на автомобиль самостоятельно и не обязательно склоняться к услугам сервисов.

В данном материале мы подробно рассмотрим особенности выбора сцепного устройства и моменты, связанные с его правильной установкой. Как происходит правильно установка фаркопа, а также приведем чертеж.

Установка фаркопа на автомобиль Калина-2, советы по выбору

Лонжероны с отверстиями, ВАЗ-2194

Обслуживание

Легко ли правильно выбрать тягово-сцепное устройство для «Калины-2»? К универсалам второго семейства могут не подходить фаркопы, предназначенные для ВАЗ-1118 (универсал «Калина-1»). Причины такого несоответствия мы рассмотрим дальше. А вообще, можно запомнить правило: для универсала «Калина-2» подойдёт фаркоп «Гранты», и может быть, какой-то ещё. Чёткое правило есть и для хэтчбеков. Все фаркопы, предназначенные для «Калины-2» в кузове «хэтчбек», повторяют конструкцию устройств, подходящих для ВАЗ-1119 (хэтчбек первого семейства). Методы установки тягово-сцепных устройств у нас рассматриваются тоже. Приятного прочтения.

Как установить фаркоп (ТСУ) на Lada Granta и Lada Kalina » Лада.Онлайн – все самое интересное и полезное об автомобилях LADA

Обратимся к официальной документации, точнее, к каталогу сборочных единиц. В этом документе на одном из чертежей представлен каркас кузова:

Как установить фаркоп (ТСУ) на Lada Granta и Lada Kalina » Лада.Онлайн - все самое интересное и полезное об автомобилях LADA

Каркас заднего пола, кузов-универсал

Все детали, помимо 12-й, составляют каркас пола. К деталям «14» и «3», а также к швеллеру «13» нужно крепить фаркоп. В указанных деталях предусмотрены отверстия (суммарное их число равно 6-ти).

Расстояние от детали «13» до первого бокового отверстия в нашем случае равно 145 мм, до второго – 245 мм. У «первой Лады Калины» эти расстояния были другими. Фаркопы, подходящие для ВАЗ-1118, не обязательно подходят для «Калины-2». Впрочем, существуют и универсальные решения. Чертёж одного из них представлен ниже.

Универсальный фаркоп будет иметь 4 или 5 отверстий по бокам:

Как установить фаркоп (ТСУ) на Lada Granta и Lada Kalina » Лада.Онлайн - все самое интересное и полезное об автомобилях LADA

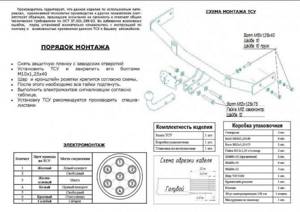

Схема универсального фаркопа (для Гранты, Калины-1 и 2)

Если в комплекте идут планки с резьбой, то знайте, что они не понадобятся. Штатные отверстия в кузове снабжаются резьбой с завода. В завершение, приводим фото, иллюстрирующее всё вышесказанное:

Как установить фаркоп (ТСУ) на Lada Granta и Lada Kalina » Лада.Онлайн - все самое интересное и полезное об автомобилях LADA

Расположение отверстий, универсал нового семейства

Совершая свой выбор, не допускайте ошибок! С собой можно взять линейку, и отмерить, чему равно расстояние от плоскости «ушек» (см. схему выше) до первого бокового отверстия. Должно быть ровно 145 мм.

Выбор устройства на Калину в кузове универсал

На универсал с тяглово-сцепным механизмом подходят далеко не все устройства, которые предназначаются для универсала первого поколения. Подбор осуществить несложно, однако нужно при этом учесть, что существует три модификации Калины. Установка фаркопа на Калину хэтчбек необходима. Для хэтчбека ВАЗ 1119 можно использовать устройство, которое подходит для автомобиля универсал второго поколения.

Устройства, которые подходят для Лады Гранты, подойдут и для второй модели. Понятно, что без установки фаркопа на Калину универсал пользоваться прицепом не получится. Объем багажника автомобиля составляет 235 л. Даже если сложить сиденья, то перевезти, например, холодильник не получится. Поэтому использование прицепа становится необходимым, особенно если большая семья пользуется автомобилем для поездок на дачу.

Что входит в комплект фаркопа на Калину универсал? Сегодня устройства, которые предлагаются в автомагазинах, относятся к разборному типу. Такой вариант имеет преимущество в том, что его удобно транспортировать, хранить, а также выполнять монтаж. В комплект входят:

  • розетка, которая имеет семь контактов;
  • провода для монтажа;
  • материалы для крепежа;
  • колпачок для защиты;
  • технический паспорт.

Приобрести представляемое изделие сегодня несложно. Дело в том, что такая модель автомобиля весьма популярна. Конструкции фаркопа на Калину хэтчбек отличаются по типу и способу крепления. Цена в разных магазинах может варьироваться. В среднем это диапазон от 1700 до 2000 рублей.

Lada granta (2190, 2191)

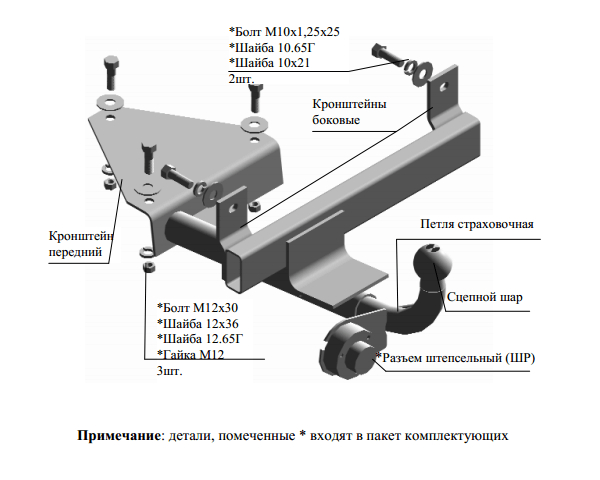

На рисунке 2-10 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA GRANTA.

Рисунок 2-10 – Конструкция и комплект поставки ТСУ LADA GRANTA (2190, 2191): 1– штанга в сборе с кронштейнами; 2 – подрозетник; 3 – крюк

Снять задний бампер.

С внутренней стороны поперечины 2, рисунок 2-11, пола задней, правого 1 и левого 3 задних лонжеронов очистить от слоя ПШМ закладные резьбовые отверстия 4 (отвертка плоская).

Примечание: Конструкция задней подвески основного глушителя автомобилей выпуска до 2020 года позволяет крепить к левому лонжерону кузова кронштейн штанги ТСУ в двух местах при наличии на кронштейне штанги дополнительного крепежного отверстия.

Рисунок 2-11 – Расположение штатных резьбовых отверстий для крепления ТСУ: 1– лонжерон пола задний правый; 2 – поперечина пола задняя; 3 – лонжерон пола задний левый

Установить на кузов штангу и закрепить, не затягивая, болтами из комплекта поставки.

Затянуть болты 2, рисунок 2-12, крепления штанги 3 к поперечине пола, затем болты 1 кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Рисунок 2-12 – Установка штанги ТСУ: 1 – болт крепления кронштейна штанги к лонжерону; 2 – болт крепления штанги к поперечина пола; 3 – штанга ТСУ

Установить на штангу крюк 3, см. рисунок 2-10, и подрозетник 2 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ.

Установить задний бампер.

1 Фаркоп для отечественного хэтчбека

Многие специалисты скажут, что монтаж тягово-сцепного устройства на Калину хэтчбек имеет свои особенности. Автомобиль с таким типом кузова не предназначен для транспортировки груза больших габаритов. Исходя из этого, фаркоп на хэтчбек действительно нужен, особенно, если машина используется на производстве или в сельском хозяйстве.

Монтаж тягово-сцепного устройства на Калину хэтчбек

Похожие статьи

Главная особенность установки фаркопа на хэтчбек Калина заключается в отсутствии специальных отверстий в задней части кузова машины. Поэтому для подобной задачи подходят далеко не всех типы тягово-сцепных устройств. На отечественном рынке находится масса конструкций для транспортировки прицепа. Все они делятся на такие виды:

  • фланцевые фаркопы;
  • устройства съемного типа;
  • сварные конструкции.

Конкретно для Калина хэтчбек подходят фаркопы сварного типа, так как для их установки не обязательно проделывать отверстия. Огромным плюсом таких конструкций считается возможность их изготовления своими руками. Для этого владельцу Калины понадобится металлическая труба, сварочный аппарат, комплект гаек и болтов, металлические уголки.

Фаркоп сварного типа

В начале операции необходимо подготовить металлические составляющие. Уголки и трубу нужно очистить от пыли и обезжирить. Далее карандашом или мелом обозначаем середину трубы, к которой будут крепиться уголки. Последние нужно приварить к трубе так, чтобы они располагались на ней в виде ромба. После этого один конец трубы приваривается к задней части кузова Лада Калины, а второй – к прицепу.

После проделанной работы можно использовать хэтчбек для перевозки различных грузов. Сварное устройство, изготовленное своими руками, прослужит без поломок не один год. В крайнем случае, если у вас нет желания или времени самостоятельно варить конструкцию, с этой задачей прекрасно справится фаркоп от Лада Гранта.

Монтаж устройства на хэтчбэк

Крепление фаркопа на хэтчбэк – более сложное, поскольку кузов не предназначен для его применения.

Перед тем, как приступить к креплению деталей, их нужно протереть от пыли и жира. После нанесения разметки начинается процесс крепления:

  • просверливаются отверстия для крепежных элементов (потребуется не менее пяти специальных отверстий);
  • детали обрабатываются веществом против коррозии;
  • при помощи болтов и саморезов производится монтаж розетки с контактами;
  • розетка подключается согласно инструкции;
  • выполняется подключение проводов.

монтаж на хетчбек

Иногда могут потребоваться работы по съему бампера.

Как установить фаркоп на ладу калина — выбор, монтаж и подключение тсу

Фаркоп – тягово-сцепное изделие, предназначенное для соединения прицепа с машиной. Установка нового фаркопа на Калину НА имеет ряд особенностей. Авто Калина хэтчбэк обладает прицепом, не способным выдерживать большие нагрузки. Поэтому установка фаркопа для этого транспортного средства необходима, если его планируется использовать для перевозки грузов. Он поможет применять съемный прицеп, и позволит сделать авто более универсальным.

Существуют фаркопы трех категорий:

  • съемного — легко устанавливается и снимается, независимо от условий,
  • сварного — имеет более высокий показатель прочности, но его нельзя снять после монтажа,
  • фланцевого — характерна простая установка, при этом нарушать конструкцию бампера не требуется.

Выбор устройства для Калины универсал осуществляется в зависимости от поколения. Большая часть тягово-сцепных изделий для первого поколения не подойдут для авто второго поколения. Также не рекомендуется использование тягово-сцепного изделия, предназначенного для седана Гранта. Универсал обладает широким багажником, поэтому необходимость в фаркопе имеется в отдельных случаях. На универсал и седан рекомендуется использовать приборы съемного типа. Стандартная комплектация этого типа состоит из:

  • семиконтактной розетки,
  • защитного колпачка,
  • электрической проводки,
  • монтажных материалов,
  • технического паспорта изделия.

При отсутствии одного из компонентов, комплектация является неполной, и оборудование может не работать. Поэтому, покупая новое изделие, нужно убедиться, что его элементы на месте.

Преимущества съемного типа связаны с:

  • легкой транспортировкой,
  • простыми монтажными работами,
  • удобными условиями хранения.

Купить фаркоп съемного типа можно практически в любом автомагазине. Но некоторые модели могут иметь разную стоимость. Эта особенность объясняется конструкционными отличиями изделий для присоединения прицепов. Поэтому выбирать прибор следует под конкретное транспортное средство.

Для хэтчбэка подойдут некоторые фаркопы, используемые на универсалах второго поколения. Наиболее приемлемыми вариантами являются тягово-сцепные изделия сварного типа. Они предназначены для кузовов цельного типа, имеющихся у тольяттинского и других вариантов хэтчбэка.

Пара слов о светотехнике

Для прицепных буксируемых устройств, то есть для автомобильных прицепов, необходимо наличие стоп-сигналов. То же относится к габаритным огням и к «поворотникам». Вдобавок, если прицеп весит больше 750 кг, он оборудуется фонарём заднего хода.

Отдельного клеммника, позволяющего подключить всю «электрику» прицепа, в «Гранте/Калине-2» не предусмотрено. Конечно, фаркоп будет наделён розеткой, такой, как показано дальше. Но подключить это розетку, протянув кабели внутрь кузова, будет не так-то просто.

Розетка электрическая для фаркопов

Стандартная розетка фаркопа,7 контактов

Опытный монтажник, выполняя подключение, сможет реализовать показанную здесь схему:

Схема подключения розетки фаркопа

Лампы прицепа желательно подключать через реле

Провода можно пропустить через одно из отверстий, предусмотренных в полу кузова. Сами эти отверстия защищены заглушками.

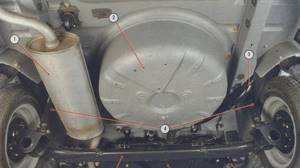

Пол задний, ВАЗ-2192/2194

Схема пола багажника, универсал/хэтчбек

Добавить тут больше нечего. Желаем успеха.

Кто подключит фаркоп без участия автодилера, может лишиться гарантии на «электрику». К потере гарантии ведёт любое вмешательство в электрическую схему, если оно проводится без согласования с дилером. Делайте выбор.

Монтаж устройства и подключение электрооборудования

Прежде, чем мы детально рассмотрим все нюансы установки фаркопа на Калину, нужно сказать, что в отличии от других отечественных автомобилей, например, Нивы, для Лады хэтчбек и универсал не предусмотрено «родное» прицепное устройство. Это значит, что придется иметь дело с внештатными устройствами. Если вы не уверены в своих силах или не обладаете необходимым опытом и навыками, то лучше доверить монтаж фаркопа специалистам в автосервисе. Если вы твердо решили провести процедуру своими руками, то главное правило – четко следовать инструкции, которая приводится в техническом паспорте каждого изделия:


Фаркоп Лада Калина 1118 седан 2005- / Лада Калина 1117 универсал 2007-2013

  1. Перед началом установки фаркопа (Калина в кузове хэтчбек и универсал, кстати, имеют штатные места для его монтажа) необходимо определиться для каких целей вы его будете использовать и как часто, т.е. определиться с видом ТСУ.
  2. Следующий шаг – рассверливание (при необходимости) отверстий для установки крепежных деталей. В некоторых случаях придется снять бампер с Калины универсал и хэтчбек. Еще одна проблема заключается в том, что установка изделия может потребовать резки бампера (это в случае самодельного или же некачественного заводского производства). Для осуществления данной операции потребуется схема и шаблон.
  3. Когда отверстия готовы, необходимо обработать крепежные детали антикоррозийным составом и установить их согласно инструкции в техническом паспорте.
  4. Теперь можно заняться установкой электрооборудования, которое в случае с Ладой Калиной хэтчбек и универсал представлено розеткой с семью контактами и проводами. Монтаж розетки подразумевает использование кронштейна, на котором изделие и будет закреплено. Для установки необходимы болты и саморезы.
  5. Следующий шаг – подключение розетки. Операция осуществляется посредством проводов в заднем жгуте проводки авто. Провода разноцветные, каждый из них предназначен для соединения с определенным фонарем. Детальную информацию можно найти в техническом паспорте машины.
  6. Подключение проводов осуществляется через штатные разъемы, которые были предусмотрены заводом изготовителем. Иногда необходимо провести изоляцию каждого элемента проводки (при нарушении изоляции). Во время монтажа могут потребоваться дополнительные элементы, которые позволят избежать спаек и скруток.


Комплектация фаркопа на ВАЗ 1119 Лада Калина хетчбек 2004-…

Важно знать! Не стоит верить производителям автозапчастей, которые утверждают, что существует стандартная деталь, подходящая для любой Калины хэтчбек, седан или универсал. Можно попытать удачу, но скорее всего разъемы автомобиля будут несовместимы с изделием. Все зависит от типа кузова. Поэтому лучше заказать изготовленное прицепное устройство для конкретной марки вашего автомобиля.

Виды изделий

Сегодня некоторые водители умудряются перевозить в отечественных малолитражных моделях «ВАЗ» тяжелые поклажи, однако заметьте, что багажники таких авто не совсем приспособлены к транспортировке грузов данного характера. Также не слишком «спасает» ситуацию сложенная спинка заднего посадочного ряда. Для транспортирования весьма крупных предметов отличным решением будет применение прицепа. Для этой цели и служит фаркоп. Если учесть, что объем багажного раздела в Лада Калина равен скромным 235 литрам, то выбор сцепного устройства будет весьма эффективным решением.

Сегодня рынок способен предложить своему покупателю три варианта фаркопа:

  • съемное изделие, основным преимуществом которого выступает мобильность, ведь его можно при малейшей потребности как установить, так и демонтировать;
  • сварное устройство, которое демонтировать совсем непросто, ведь для этого потребуется применение специального оборудования;
  • фланцевая конструкция, которая предполагает наиболее простую монтажную процедуру, позволяющую не прибегать к резке бампера.

Лада калина кросс › бортжурнал › установка розетки тсу ( фаркопа) калина кросс

Когда решил ставить фаркоп — прошерстил рунет по поводу установки ТСУ на Кроссы после 2020 года, интересно было как крепится фарком к левому лонжерону. Перенос кронштейна глушителя сильно усложнил эту задачу и мне попался один вариант о котором я и «подозревал». Суть в том что покупается фаркоп «Bosal / VFM» на Кросс до 2020 года с одинаковыми «перьями» с обеих сторон, отпиливается мешающий кронштейн, устанавливается фаркоп в штатные места и кронштейн приваривается к фаркопу.

Крепление ТСУ к левому лонжерону

Дальше нужно было подключать электрику, когда я это делал столкнулся с трудностями поиска мест прокладки проводов, интернет оставил меня без ответа, поэтому здесь я решил выложить пошаговую инструкцию для тех, кто решит самостоятельно устанавливать фаркоп и подключать электрику.

Фаркоп — Bosal, Проводка Avtos. Для подключения к штатному жгуту автомобиля я использовал гильзы с термоусадочными трубками, но я настоятельно рекомендую съездить на авторазбор и пооткусывать с калин фишки «папа-мама» со жгутов задних фонарей (в магазинах не нашел таких фишек) — это сэкономит вам кучу нервов, если нужно в комментариях расскажу и нарисую схему подключения с помощью фишек. На следующих машинах 100% буду делать именно так.

Для начала нужно присоединить провода к розетке согласно распиновке вашего прицепа. У меня прицеп «Крепыш», на сайте производителя я нашел схему подключения. Распиновка прицепа Крепыш Зажав провода винтами я залил их оловом для надежности. Теперь собираем розетку и прикручиваем к фаркопу. Кстати родной кронштейн розетки очень хлипкий, буду вырезать из 2мм металла другой.

Теперь снимаем с нижней части проема багажника защитный пластик и поднимаем коврик. Там будут 5 квадратиков, заглушающих отверстия. Я отклеил крайние и пропустил туда обрезок провода около метра длиной ( нашел в гараже, по сечению точно такой же как и вся проводка автомобилей )

Отверстие внутри кузова, конец провода закреплен от случайного вытаскивания

Далее лезем под бампер и видим волнообразные отверстия. В одном из них должен виднеться наш провод (воспользуйтесь фонариком чтобы его разглядеть). Теперь с помощью пинцета или крючка для вязания достаем его наружу.

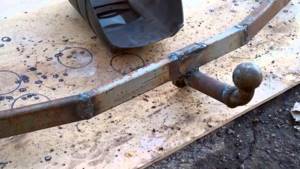

Фаркоп своими руками

Для создания самодельного фаркопа понадобятся:

  • металлические уголки;
  • труба из металла;
  • исправный сварочный аппарат.

своими руками

Обозначается часть, в которой будут соединяться уголки и труба. После этого один уголок прикрепляется при помощи сварки к заднему швеллеру, а другой – к прицепу. Эксплуатационный период самодельного прибора составляет от 5 до 10 лет в зависимости от прочности использованного материала. Но этот вариант подойдет тем, кто знает, как установить фаркоп на Калину своими руками.

Как выбрать фаркоп?

Этот процесс подразумевает индивидуальный подход, поскольку конструкций изделия много и они варьируют в зависимости от кузовного исполнения и поколения Лада Калина. Так, к примеру, фаркоп для первой генерации седана может не подойти к универсалу во втором поколении. Заметим, что для универсала Лада Калина в этом же поколении вполне подходит сцепное устройство, предназначенное для родственной модели Гранта.

Если учитывать указанный аспект, то в остальном выбор не способен доставить сложностей будущему владельцу изделия.

Приобретение и установка фаркопов на хэтчбек

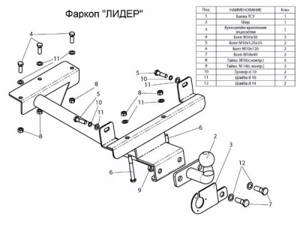

Сразу приводим чертёж сцепного устройства, предназначенного для хэтчбеков:


Такие фаркопы подходят всем ягодным хэтчбекам

Здесь крепление отличается от рассмотренного выше. Например, к лонжеронам не прикручивается ничего. Фаркоп крепится к заднему швеллеру, а ещё, три винта проходят через отверстия в нише. Она, то есть ниша, предназначена для запасного колеса, а отверстия в ней закрыты пробками.


Отверстия на треугольнике 2 будут закрыты резиновыми пробками

На рынке представлено большое число фаркопов, монтаж которых предусматривает то, что нишу «запаски» приходится рассверливать. Как правило, три отверстия придётся сделать в нише, а ещё два – на нижней стороне швеллера. Возможно, лучше купить устройство, подходящее к штатным кузовным отверстиям. Сделать выбор предоставим владельцу.

Итак, будем руководствоваться инструкцией изготовителя. Монтаж проще выполнять, загнав автомобиль на яму:

  1. Резиновые пробки из отверстий в нише необходимо удалить;
  2. Фаркоп располагают вдоль центральной оси, совместив отверстия «ушек» с отверстиями на заднем швеллере;
  3. Затем, устройство фиксируют болтами М10, не забыв установить шайбы. Болты вкручивают в резьбу заднего швеллера;
  4. Установив недостающие детали крепежа (винты М12 вкручиваются в гайки), нужно затянуть все крепления ключом. Усилие должно составлять 30-50 Н*м.

Комплектация изделия для универсальной версии

Сегодня рассматриваемое нами устройство относится к категории разборных конструкций. Приобрести его возможно в специализированной торговой сети. Такой вариант наделен неоспоримыми преимуществами по сравнению со своими конкурентами. В числе положительных моментов отмечаем:

  • — простоту при монтажной процедуре;
  • — легкость во время транспортирования;
  • — компактность в хранении.

Комплект поставки заключает в себе такой перечень компонентов:

  • технический мануал;
  • протекционный колпачок;
  • крепеж;
  • розетку на 7 контактов для коммутации осветительных устройств.

Важно! Конструктивное исполнение фаркопов немного различается, что оказывает воздействие на ценовую политику. Также комплектность может иметь разнообразный состав. При подборе оптимального варианта обращайте внимание на эти моменты.

Подключение электрики

Розетка фаркопа крепится с применением специального кронштейна. Сам кронштейн закрепляется при помощи саморезов и болтов. Проводка Лады Калины предусматривает штатный комплект. В этот комплект входят жгуты для подключения розетки. Провода имеют разные цвета. Благодаря этому фонари подключаются без ошибок. Оборудование продается вместе с электросхемой, на которой отмечено, как подключать провода.

Для обоих вариантов Лады Калины имеется одинаковое количество контактов и проводов. Для проводов предусмотрено наличие штатного места и разъемов. Если изоляция проводов была нарушена, необходимо их изолировать самостоятельно.

подключение розетки

Отверстия для проводов имеют заглушки. На современных авто монтированы датчики, контролирующие рабочее состояние фаркопа. Купить датчики можно отдельно, если стандартная конструкция машины их не имеет.

Как установить и подключить сцепное устройство?

Перед детальным обзором всех значимых моментов, связанных с монтажом и электрической коммутацией фаркопа скажем, что для универсальной версии Лада Калина, а также хэтчбека, производитель не предусмотрел возможности комплектования штатным сцепным устройством. Это означает, что для установки «неродного» изделия потребуется обладание достаточными навыками и знаниями. Если вас начинают посещать сомнения в успехе такой благородной операции, как установка фаркопа, то смело направляйтесь к сервисным мастерам.

Когда владелец полон мужества и в ответе за свой фаркоп, тогда можно приступать к самостоятельному монтажу. Установка фаркопа не станет для вас сложным делом, главное следовать прилагаемой к устройству инструкции и изучить чертеж.

  1. Сначала определяемся с видом изделия и целями, которые будут поставлены перед ним. Кстати, LADA Kalina в модификации хэтчбек или универсал обладают штатными местами для установки ТСУ.
  2. Теперь необходимо рассверлить отверстия для подгонки крепежа, имеющегося в комплекте. Некоторые ситуации предполагают демонтаж бампера. Также имеют место моменты, связанные с потребностью прибегнуть к подрезке бампера, особенно при использовании устройства с некачественными кондициями. Здесь потребуется запастись шаблоном.
  3. Детали крепежа, поставляемые вместе с устройством, обрабатываем антикоррозийным средством и монтируем их в строгом соответствии со схемой, приведенной в руководстве.
  4. Переходим к монтажу электрических компонентов. Розетку с 7 контактами устанавливаем на кронштейн, который впоследствии надежно закрепляем. Здесь потребуются саморезы в комплексе с болтами.
  5. Далее выполняем подключение самой розетки, для чего используем задний жгут от кабельной сети авто. Соединяем каждый из проводов в отдельности, четко придерживаясь цветовой маркировки. Об этом нюансе можно поинтересоваться в техническом руководстве на LADA Kalina.

Внимание! Коммутацию следует осуществлять посредством штатных разъемов, предусмотренных производителем. Если происходит нарушение оболочки, то такой участок провода беспощадно изолируем. Можно также прибегнуть к применению специальных соединительных компонентов, позволяющих избежать «колхозных» скруток или спаек.

Советы по эксплуатации фаркопа

Если не учитывать правила использования фаркопа, он быстро может выйти из строя. Прибор имеет ограниченный эксплуатационный период и возможности, повысить которые можно при помощи соблюдения ряда действий:

  • необходимо заранее ознакомиться с техническими характеристиками фаркопа, чтобы не перегружать его при использовании прицепных изделий;
  • следует равномерно распределять вес предметов в прицепе – если этого не сделать, будет нарушена управляемость машиной (недостаточный вес способен вызвать аналогичные проблемы);
  • рекомендуется использовать страховочные цепи – они предотвратят повреждение фаркопа и других компонентов авто в случае непредвиденной ситуации с прицепом;
  • необходимо периодически смазывать фаркоп – чтобы смазка сохранялась на длительный период, нужно использовать колпачки и заглушки (особенности этих компонентов направлены на повышение эксплуатационных качеств оборудования);
  • рекомендуется периодически проверять, какой диаметр имеет шар фаркопа – если по причине износа он стал меньше 49 миллиметров, шар требует замены (использовать можно только детали оригинального образца);
  • через каждую тысячу километров нужно проверять, насколько хорошо затянуты крепежные элементы.

Не следует использовать низкокачественные тягово-сцепные изделия. Чем ниже качество прибора, тем более высокая вероятность возникновения непредвиденной ситуации. Поэтому экономить на покупке фаркопа не рекомендуется.

Подведем итоги

Не доверяйте производителям сцепных изделий, которые утверждают, что существует штатное устройство, оптимально подходящее к любому кузовному исполнению LADA Kalina. В действительности ситуация может быть противоположной и при монтаже бесспорно возникнут сложности. Обезопасьте себя изначальным выбором устройства, подходящего именно к модификации вашего авто.

Фаркоп на ладу калину хэтчбек, седан или универсал: как установить, чертёж

В качестве прицепного устройства служит специализированное изделие, позволяющее надежно удерживать прицеп, необходимый для транспортировки различных грузов. Сегодня никто не будет спорить о практичности отечественной бюджетной модели Лада Калина. Для повышения этого качества многие владельцы устанавливают фаркоп. Это устройство вполне можно смонтировать на автомобиль самостоятельно и не обязательно склоняться к услугам сервисов.

В данном материале мы подробно рассмотрим особенности выбора сцепного устройства и моменты, связанные с его правильной установкой. Как происходит правильно установка фаркопа, а также приведем чертеж.
