По объему в КПП нужно от 1 до 2 литров. В РКП — около 2 л.

Родословная «Шишиги»: 40 лет разработки и развития армейского грузовика ГАЗ-66

Раздаточная коробка схожа с коробкой трансмиссии в плане как внешнего вида, так и функционала. Ее главное назначение – равномерное распределять нагрузки на все мосты. В зависимости от типа автомобиля раздатка может подключаться только к переднему мосту либо также к пониженной передаче.

Принцип работы состоит в следующем:

1. При включенном сцеплении крутящий момент передается на ведущий вал раздаточной коробки и далее на задние колеса. Это обеспечивается за счет зацепления шестерни-каретки с соответствующими шестернями.
2. Если зацепления нет, то крутящий момент на колеса передаваться не будет.
3. Также зацепление шестерни-каретки с надлежащей шестерней обеспечивает включение понижающей передачи. Используется при движении по вязкому грунту или в гору под нагрузкой. В результате возрастают тяговые усилия на колесах и повышается проходимость. Это работает только на полном приводе, чтобы избежать перегрузки привода заднего моста.

Раздатка помогает равномерно распределять нагрузку

Устройство и работа раздаточной коробки автомобиля ГАЗ-66

00ГАЗ 66 позиционируется как автотранспорт повышенной проходимости. Первые модификации появились в 1960-х гг. Машина имеет возвышенный клиренс (более 300 мм), может эффективно преодолевать дорожные препятствия, хорошо себя проявляет во время передвижения по сыпучему грунту. В качестве силовой установки на ГАЗ 66 может выступать модель ЗМЗ-53. Что касается трансмиссии, то здесь встречается механическая коробка, имеющая 4 ступени. Также, данная версия авто комплектуется раздаточной коробкой (РК).

Сколько скоростей на ГАЗ 69?

ГАЗ 69 2дв 2.1 MT

Максимальная скорость, км/ч	90
Расход комби, л на 100 км	12.7
Тип коробки передач	Механическая, 3 передачи
Привод	Полный постоянный
Показать все характеристики

Описание базовой модели

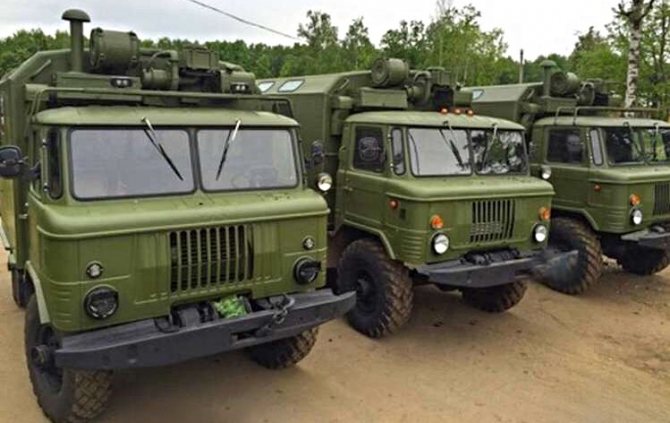

Платформой вездеходу ГАЗ-66 послужил собиравшийся в пятидесятые годы на заводе в Горьком ГАЗ-62.

Эта машина обладала характерной для того времени конструкцией кабины с матерчатой сворачивающейся крышей и съемными надставками дверей.

Создатели нового полноприводного автомобиля сохранили общую компоновку кабины, находящуюся над двигателем. Только теперь она стала цельнометаллической.

Запаску разместили вертикально за кабиной, перед кузовом. В результате при укороченных общих размерах всего автомобиля удалось увеличить размер грузовой платформы и понизить ее посадку, тем самым облегчив погрузку/разгрузку.

Кузовная платформа грузовика была металлической с деревянными решетчатыми и откидным бортами с задней стороны. В кузове имелись складывающиеся скамейки для перевозки людей.

Первый базовый ГАЗ-66-1 обладал грузоподъемностью в две тонны. Различные модификации на этом шасси выпускались до середины восьмидесятых годов.

А здесь описаны технические характеристики полуприцепов «Кегель».

За это время для нужд Вооруженных Сил, сельского хозяйства и районов с труднопроходимыми дорогами были созданы такие модификации, как:

Отличительной особенностью первых автомобилей ГАЗ-66-1 было отсутствие автоматической подкачки воздуха в колеса.

В середине восьмидесятых с конвейера сошел модернизированный вариант этого вездехода под маркировкой ГАЗ-66-11.

Описание и принцип работы раздатки

Раздаточная коробка схожа с коробкой трансмиссии в плане как внешнего вида, так и функционала. Ее главное назначение – равномерное распределять нагрузки на все мосты. В зависимости от типа автомобиля раздатка может подключаться только к переднему мосту либо также к пониженной передаче.

Принцип работы состоит в следующем:

1. При включенном сцеплении крутящий момент передается на ведущий вал раздаточной коробки и далее на задние колеса. Это обеспечивается за счет зацепления шестерни-каретки с соответствующими шестернями.
2. Если зацепления нет, то крутящий момент на колеса передаваться не будет.
3. Также зацепление шестерни-каретки с надлежащей шестерней обеспечивает включение понижающей передачи. Используется при движении по вязкому грунту или в гору под нагрузкой. В результате возрастают тяговые усилия на колесах и повышается проходимость. Это работает только на полном приводе, чтобы избежать перегрузки привода заднего моста.

Раздатка помогает равномерно распределять нагрузку

Почему на ГАЗ 69 написано Уаз?

У меня есть знакомый гонщик — козловод, у него ГАЗ—69 1956 года. На нем тоже написано «УАЗ«. Он говорит, что видел собственными глазами заводскую документацию, из которой следует, что производство козлов было передано в Ульяновск в 1954 году.

Устройство

В сети огромное количество рисунков и фотографий, по которым раздатка и схема КПП ГАЗ 66 могут быть изучены в подробностях. Также есть видео по разбору, ремонту и сборке, которые позволяют рассмотреть все детали.

Основные элементы коробки ГАЗ-66:

1. Картер. Изготавливается из чугуна методом сварки. Заполнен трансмиссионным маслом. На крышке установлен механизм переключения передач и включения переднего ведущего моста.
2. Ведущий вал. Он расположен в картере и соединен с вторичным валом КПП. Имеет шлицы, на которых установлена шестерня-каретка, обеспечивающая включение заднего моста и понижающей передачи.
3. Вал заднего моста. На нем имеется шестерня, входящее в зацепление с шестерней-кареткой.
4. Промежуточный вал, обеспечивающий передачу крутящего момента на передний мост.

Передачи в раздатке имеют передаточные числа 1,98 и 1, соответственно для пониженной и прямой передачи. При этом передаточные числа КПП ГАЗ 66 сделаны с шагом в 14,7.

Это описание раздаточной коробки на двухосный автомобиль. В раздатке для трехосного варианта предусмотрены два положения рычага понижающих передач, что обеспечивает автоматическое подключение переднего моста при включении пониженной передачи.

Раздаточная коробка может иметь несколько режимов работы:

• подключена только задняя ось;
• подключены две приводные оси;
• две оси подключены с межосевой блокировкой;
• подключение обеих осей с пониженной передачей и межосевой блокировкой;
• подключение обеих осей с автоматической блокировкой дифференциала.

Подбор трансмиссионного масла для ГАЗ 66

Преждевременно утратить свои свойства КПП ГАЗ 66 может, если использовать масло плохого качества, не подходящие для данной коробки.

Какое масло нужно для КПП ГАЗ 66 и раздатки? Для «механики» требуется 3 литра, что касается раздаточной коробки, то в нее добавляется примерно 1.5 литра. Среди трансмиссионных жидкостей стоит выделить: ТАп-15В, ТСп-15К. Интервал замены составляет около 60000 км. В целях профилактики, количество и качество масла следует проверять каждые 15000 км.

Какие машины называют козлами?

Внедорожники УАЗ унаследовали прозвище «козёл» от автомобилей ГАЗ

Необходимость диагностики РК

ГАЗ 66 – это автотранспорт, который может использоваться в нефтяной промышленности, лесном хозяйстве. Его мощность доходит до 120 лошадиных сил. Двигатель имеет 8 цилиндров. Присутствующая на машине раздатка оснащена механизмами, взаимодействие которых обеспечивает качество поездки. Наличие относящихся фиксаторов к КПП гарантируют недопущение самопроизвольного включения или выключения скоростных режимов.

Все составляющие части РК нуждаются в своевременной проверке. Перечислим основные неполадки, которые могут встречаться с данным агрегатом:

• появление воющего звука, если передвижение осуществляется на большой скорости;
• вибрация со стороны КПП;
• затрудненность переключения или включения передач;
• самовыключение передач во время передвижения.

Следует отметить, что появление излишнего шума может быть связано с тем, что отмечается слабая затяжка присутствующих крепежных болтов. Также, проблема может крыться в поломке составляющих частей коробки.

Раздаточная коробка ГАЗ 66 нуждается в полноценной диагностике, если стало отмечаться трудное переключение скоростных режимов. Причин этого несколько. Во-первых, нужно проверить регулировку хода педали сцепления, во-вторых, стоит обратить внимание на детали привода, если они имеют повреждение, осуществляется их замена.

Что касается такой проблемы, как самовыключение передач при передвижении, то в данном случае неполадка может быть связана с износом следующих деталей:

• зубья шестерни;
• муфты синхронизатора;
• подшипники валов.

Все перечисленные элементы не подлежат восстановлению, должны быть заменены на новые аналогичные детали.

Основная причина того, что стала отмечаться течь масла из коробки переключения передач – слабая затяжка болтов крепления. Данные механизмы стоит затянуть. Также, целесообразно проверить целостность картера, верхней крышки, осмотреть сапун, который не должен иметь грязевые отложения.

На ГАЗ 66 присутствует инерционный синхронизатор, дополненный блокировочными кольцами, который включает:

• ступицы;
• муфты;
• блокировочные, проволочные кольца;
• сухари.

Необходимость в разборке и сборке РК возникает, если износились относящиеся к ней комплектующие детали.

Таким образом, ГАЗ 66 имеет большую грузоподъемность, оснащен надежным двигателем, трансмиссией. Для самостоятельного ремонта данного агрегата требуется хорошее знание коробки передач на ГАЗ 66. В противном случае автомобильной системе будет нанесен серьезный ущерб. Доверять ликвидацию неисправностей РК стоит мастерам, работающим в автосервисе.

Типы раздаточных коробок

По числу передач:

1. Одноступенчатые. Применяются на полноприводных легковых автомобилях, основная функция – ограничение нагрузок на трансмиссию.
2. Двухступенчатые. Удваивает число передач, увеличивает диапазон передаточных чисел, и за счет этого повышает тягу. Устанавливается на грузовые машины.

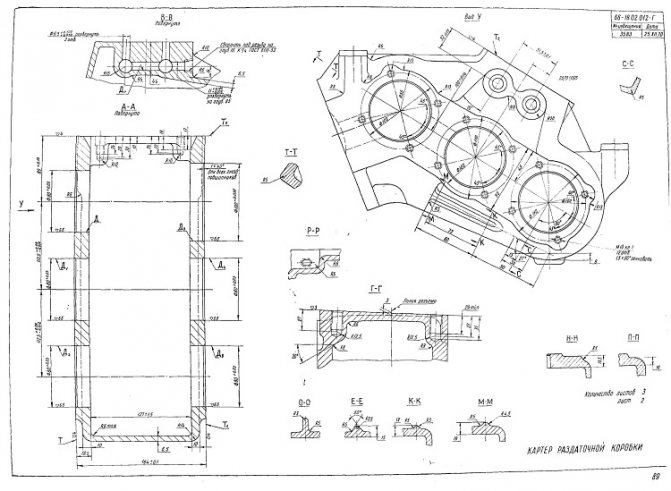

Схема раздаточной коробки ГАЗ 66

По расположению ведомых валов:

1. Соосные. Устанавливаются на большинство автомобилей. Их конструкция обеспечивает легкую установку межосевых дифференциалов. Кроме того, крутящий момент распределяется с учетом вертикальных нагрузок. Передний мост включен постоянно, что делает управление раздаткой более простым. Дополнительно с такими коробками обязательно устанавливается устройство для блокировки межосевого дифференциала, чтобы обеспечить движение при буксовании колес.
2. Несоосные раздаточные коробки, как правило, не оснащаются дифференциалами. Это влечет за собой необходимость отключать передний мост при движении по дорогам с твердым покрытием. В противном случае это приведет к неравномерному распределению мощности и ускоренному износу шин. Одновременно блокируется пониженная передача, чтобы ограничить передачу чрезмерного крутящего момента на задний мост.

По приводу ведомых валов:

• с дифференциальным приводом;
• с блокированным приводом.

С дифференциальным приводом

Дифференциальный привод обеспечивает передачу крутящего момента от ведущего вала к ведомым через особое устройство – дифференциал. Он обеспечивает оптимальное распределение вращения между осями автомобиля. Устройства различаются между собой по конструкции и местоположению.

С блокированным приводом

Главная особенности такой коробки – она обеспечивает синхронное вращение колес, установленных на разных мостах. Однако по-настоящему синхронное движение возможно только на идеально ровной дороге. На практике одновременное вращение колес приводит к так называемой «циркуляции мощности» в трансмиссии. В результате на детали трансмиссии и шины приходится повышенная нагрузка.

Кроме того, существуют раздатки со смешанным приводом. В такой конструкции одни ведомые валы имеют одинаковую угловую скорость, а другие соединены через дифференциал.

Предназначение РК

Раздаточная коробка – это агрегат, имеющийся в моторном отсеке, который обеспечивает эффективную передачу и разделение момента силы. Она может иметь соосные и несоосные варианты валов. Также, раздатки отличаются по приводу ведущих мостов. Распространение получили как варианты с механизмом блокирования ведущих мостов, так и модели, дополненные дифференциальным приводом. Как правило, РК устанавливается на версии авто, которые предназначены для эксплуатации по пересеченной местности. Благодаря раздатке, обеспечивается максимальная проходимость на дорогах.

Устройство раздаточной коробки на машине ГАЗ 66

Коробка передач ГАЗ 66 – это 4-хступенчатый вид трансмиссии, дополненный синхронизатором на 3-ей и 4-ой передаче. Данный агрегат включает механизмы, элементы, отличающиеся надежностью. В частности, это картер с крышкой, валы, подшипники, шестеренки. Картер изготовлен из чугуна. На его дне присутствует специальный грязеуловитель, сапун. ГАЗ 66 имеет полный привод, эффективно преодолевает ухабистые местности. Следует отметить наличие однодискового сцепления, который дополнен гидравлическим приводом.

Раздаточная коробка ГАЗ 66 включает рабочие элементы, функция которых заключается в обеспечении эффективности передвижения транспортного средства. Схема коробки отображает связь всех ее составляющих элементов.

Следует отметить наличие надежного дифференциала. Благодаря вращающимся шестерням, обеспечивается смазка трущихся поверхностей КПП. Присутствующие шестерни блока являются прямозубыми. Синхронизатор обеспечивает бесшумное переключение скоростных режимов. На зубьях ступицы присутствует муфта. Сальники обеспечивают необходимое уплотнение вала. Они не допускают течь масла из картера.

Что представляет собой лебедка

На «ГАЗ-66» модификаций 02, 05, 12, 15, 52 (экспортный вариант) устанавливалась механическая лебедка, которая приводилась в движение с помощью коробки отбора мощности через два кардана и промежуточную соединяющую опору.

Такая лебедка по всем параметрам превосходит электрическую конструкцию, особенно учитывая сложные условия эксплуатации машины.

Длина троса на лебедке 50 метров, толщина — 16 мм. Тяговая нагрузка на прямом тросе составляет порядка три с половиной тонны. Лебедка оборудована тормозом.

Механическая лебедка на «66» достаточно проста и мало подвержена поломкам. Ее можно использовать во влажной и грязной среде, не боясь эту лебедку сломать.

Обслуживание раздатки

Коробка подвергается серьезным нагрузкам во время эксплуатации. Ее исправность зависит от соблюдения правил использования и постоянной профилактики.

Основные симптомы неисправного механизма:

1. Дополнительный шум и вибрация.
2. Сложно включить или выключить рычаги управления.
3. Самопроизвольное отключение режима на ходу.
4. Масляные пятна на корпусе, подтекание масла.

Чтобы вовремя их обнаружить, необходимо регулярно проводить:

1. Визуальный осмотр коробки.
2. Долив масла в картер.
3. Проверку и коррекцию затяжки крепления.

Эти несложные действия не займут много времени, зато позволят обнаружить первые признаки неисправностей и своевременно их устранить.

Основные причины проблем и способы, как их исправить:

1. Недостаточный уровень масла в картере или его ненадлежащее качество. Нужно регулярно проверять уровень масла и, если нужно, доливать. Покупать смазочные материалы только у проверенных поставщиков.
2. Износ зубьев приводных механизмов. Мелкие повреждения устраняются шлифовкой, крупные – заменой деталей.
3. Неисправное крепление вилок или выработка шатунов.
4. Сломанный модуль сцепления. В этом и вышеперечисленных случаях вышедшие из строя детали нужно заменить.
5. Износ прокладок и сальников. Эти детали нужно своевременно менять, так как ресурс их работы невелик. Следует всегда иметь запас расходных материалов и смазки.

Раздаточная и коробка передач ГАЗ 66 устроены достаточно сложно, чтобы можно было выполнить ремонт без надлежащего опыта. При отсутствии опыта самостоятельного ремонта и нужных инструментов лучше обратиться в автосервис. Однако если имеется опыт успешной работы с узлами грузовых автомобилей, можно приняться за ремонт, предварительно изучив инструкцию и посмотрев обучающие ролики.

K444OT › Блог › Вес Агрегатов и Кузовщины

Вот шаря по просторам инэта нашел такую инфу думаю будет всем полезна.
Силовой агрегат в сборе (с КП и раздаткой)

Двигатель ГАЗ-67 с КП и раздаткой (раздатка интегрирована в КП) — 248 кг Двигатель ГАЗ-69 с КП и раздаткой — 280 кг Двигатель ГАЗ-66 с КП и раздаткой — 380 кг Двигатель ЗиЛ-130 (431410) с КП и стояночным тормозом — 640 кг Двигатель УАЗ-3151 (УМЗ-4179) с КП и раздаткой — 240 кг Двигатель

Двигатель ГАЗ-66 — 275 кг Двигатель ЗиЛ-130 (431410) — 500 кг Двигатель УАЗ-3151 (УМЗ-4179) — 165 со сцеплением Двигатель Mitsubishi 4D56 — 215 кг Двигатель Mitsubishi 4G64 — 195 кг Двигатель Mitsubishi 4M40 — 270 кг Двигатель Mitsubishi 6G72 — 225 кг Двигатель Nissan TD27 — 250 кг Двигатель Nissan RD28 — 255 кг Двигатель Nissan TD42 — 365 кг Двигатель Toyota 1HDFTE — 365 кг Двигатель HUYNDAI D4BH — 220 кг Двигатель ВАЗ 21214-1000260-32 — 134,5 кг Двигатель ВАЗ 21213-1000260-00 — 124 кг Двигатель ВАЗ 2121 — 114 кг

Коробка передач ГАЗ-66 — 56 кг Коробка передач ЗиЛ-130 (431410) без стояночного тормоза — 98 кг Коробка передач ГАЗ-69 — 28 кг Коробка передач УАЗ 3151 — 36 кг Коробка передач Mitsubishi V5MT1 (МКПП) с раздаткой SuperSelect — 110 кг Коробка передач Mitsubishi V4AW3 (АКПП) с раздаткой SuperSelect — 140 кг коробка передач ВАЗ-2121 (с картером сцепления) — 32 кг

Раздатка ГАЗ-66 — 49 кг, с тормозом 57 раздатка УАЗ-3151 с тормозом — 37 Раздатка ГАЗ-69 — 43 Раздаточная коробка ВАЗ-2121 — 27,6 кг

Радиатор системы охлаждения

Радиатор ЗиЛ-130 (431410) — 21 кг Радиатор ГАЗ-53 — 21 кг Радиатор ВАЗ-2121 — 7 кг Радиатор ГАЗ-24 — 10 кг Радиатор ГАЗ-69 — 16 кг

Рама ГАЗ-69 — 125 Рама ГАЗ-66 — 290 Рама УАЗ-3151 — 112

Бак топливный 21213 с датчиком — 4,8 кг Бак топливный Газель, ГАЗ-3307, ГАЗ-66 100л универсальный — 14 кг Бак топливный УАЗ-3303 бортовой — 9,1 кг Бак топливный УАЗ-469 левый в сборе 7,2 кг

кузов в сборе (1 комплектация)

Крыша УАЗ 3151-40 под задний откидной борт с обивкой и остеклением — 91 кг Крыша УАЗ 3151-95 под заднюю распашную дверь с обивкой и остеклением — 83 кг

Капот без шумоизоляции MMC Pajero II без ноздри — 17,7 кг Капот ГАЗ-69 — 12 кг Капот ВАЗ-2121 — 15 кг Капот УАЗ-3163 (Патриот) — 15,8 кг Капот УАЗ-469 — 13,1 кг

Крыло переднее MMC Pajero II дорестайл, без расширителя (фендера) — 4,8 кг Крыло переднее ВАЗ-2121 — 5,8 кг Крыло УАЗ 469 — 4,3 кг Крыло УАЗ Патриот 3163 — 5,2 кг

Как снять и разобрать раздаточную коробку

Как снять:

1. Освободить от крепления тяги рычагов управления раздаточной коробки.
2. Отсоединить горизонтальную тягу ручного тормоза.
3. Отсоединить промежуточный карданный вал, вал привода переднего моста и карданный вал привода заднего моста. После этого коробку будет легко снять.

Разборка коробки начинается со снятия центрального тормоза. Затем из картера удаляют ведущий вал и шестерню включения заднего моста. После отсоединения тросика спидометра можно убрать крышку промежуточного вала и снять его. Последними снимаются приводы к переднему мосту.

Далее все детали необходимо тщательно осмотреть, при необходимости отремонтировать или заменить. Важный этап ремонта — проверка зазоров. Перед сборкой все детали следует хорошо смазать, установить новые сальники и уплотнители. Войлочные кольца предварительно необходимо пропитать смазкой. Собирают коробку в последовательности, обратной разборке.

Переключение передач когда мотор сзади

Как переключать передачи если мотор за спиной? Ведь ГАЗ 66 не слишком хороший пример для подражания. Решения есть, и весьма простые.

Современная компоновка багги предусматривает расположение силового агрегата (часто от переднеприводных автомобилей) позади водителя, при этом возникает необходимость изменения привода переключения передач, так как шток КПП направлен назад. В теме приведены варианты решения этой проблемы для широко применяемых агрегатов ВАЗ (8,9,10 семейства), ЗАЗ, Москвич-2141.

В материале использованы фотографии наших пользователей.

Вариант для силового агрегата ВАЗ-08, пригоден для многих переднеприводных агрегатов. Схема переключения передач сохраняется.

Одним из участников был реализован вариант переделки КПП силового агрегата ВАЗ-08 путем переноса штока переключения передач на переднюю стенку КПП. Способ требует более сложных слесарных и сварочных работ в среде аргона. Имеет некоторые преимущества. Возможно применение реактивной тяги для более жесткого соединения рычага переключения передач и КПП, Тяга более короткая, что также должно способствовать четкости переключения.

В силовых агрегатах, где используется КПП ЗАЗ, из-за разворота КПП на 180 градусов и для сохранения схемы переключения передач используется другая конструкция.

При этом необходимо перенести точку крепления тяги выбора передачи выше опоры рычага выбора передач (в ЗАЗах она ниже), и повторить конструкцию используемую на переднеприводных ВАЗах.

(Дополнение подсказал Ice_sar)

Вариант 2

Схема реализованная нашим пользователем Юрием использовались агрегаты М-2141.

Фотография, послужившая образцом:

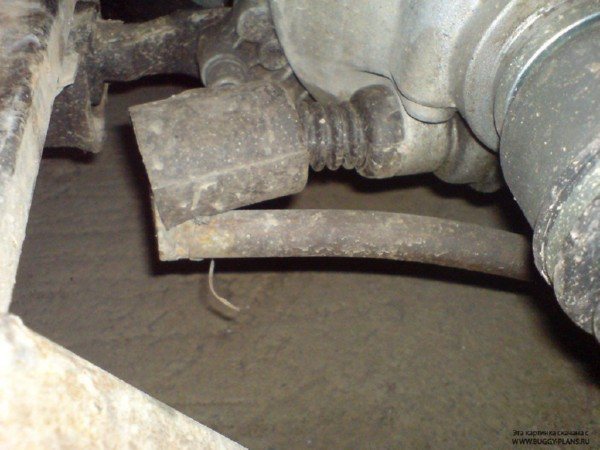

Устройство переключения передач — крупным планом. В основе его схема импортного агрегата выше, фото любезно предоставлено т. Nitro на форуме, но использованы отечественные запчасти. Шарниры в механизме продольного перемещения — от рулевых тяг классики, вращательного движения — от пневмостоек задней двери космича.

А вот так это выглядит на машине.

Существует также вариант использования тросового привода переключения передач. На форумах Источник https://forum.buggy-plans.ru и https://forum.lunohodov.netпредлагались следующие решения: берется трос в достаточно толстой и жесткой оболочке (например от ручного тормоза ПАЗ), при помощи газовой горелки, конец троса пропитывается латунным припоем для обеспечения жесткости. Таким образом обрабатываются концы двух тросов.

Вот примеры готовых конструкций, первая используется на спортивной машине. По отзывам — переключение мягкое и четкое.
