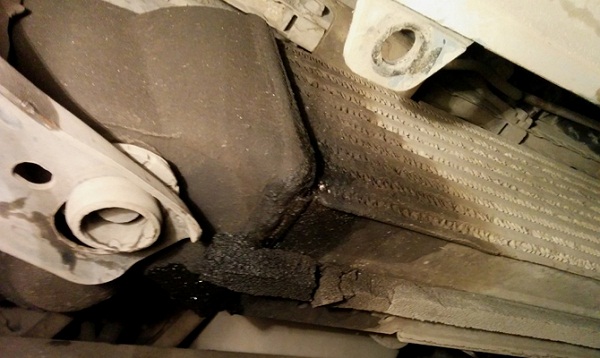

Почему турбина гонит масло в интеркулер?

Почему турбина гонит масло в интеркулер?

Здравствуйте, уважаемые гости и читатели автомобильного блога Автогид.ру. Мы встречаемся с вами для того, чтобы узнать почему турбина гонит масло в интеркулер и причины явления. Распространённая проблема среди различных марок дизельных автомобилей. В обычном состоянии интеркулер , не должен контактировать с моторным маслом. Надо искать причину неисправности.

Появление моторного масла в интеркулере, симптомом указывающий, что в системе турбонаддува автомобиля произошёл сбой. Нужно обратить внимание, иначе серьёзной поломки не избежать.

Попадание моторного масла в интеркулер сопровождается провалами мощности автомобиля. Использовать машину до проведения диагностики и поиска причины возникшей проблемы не желательно.

В конце статьи ждёт интересное видео, как очистить турбину и интеркуллер от масла без демонтажа. Оно дополнит текстовый материал и позволит лучше разобраться в проблеме. Приятного просмотра.

В каких случаях турбина гонит масло? Что предпринять?

Статистика сообщает о том, что турбированных двигателей становится все больше и больше. И это вполне нормально. Турбированный силовой агрегат несет массу прямых и косвенных бонусов своему владельцу. Наличие компрессора дает возможность рациональней использовать топливо. С помощью турбины можно увеличить мощностные характеристики двигателя без необходимости увеличения объема мотора. Этого достигают посредством подачи сжатого воздуха, нагнетаемого крыльчаткой. Но здесь есть одна проблема – турбина гонит масло, что доставляет массу неудобств и больших денежных трат. Попробуем разобраться в причинах неисправности и способах решения данной проблемы.

Турбина гонит масло в интеркулер: что делать?

Интеркулер служит для охлаждения турбонаддувочного воздуха. Выполнен он в виде радиатора. Создан прибор для вытягивания тепла из воздушной массы, нагреваемой в компрессоре во время сжатия. Основные функции устройства — отведение тепла и увеличение проходимости потока с минимальным уменьшением давления.

Масло в интеркулере дизельного двигателя – решаем проблему

Масло в интеркулере – это распространенная проблема, которая указывает на неисправность различных элементов в системе турбированного двигателя. Автолюбители часто жалуются на то, что масло гонит в интеркулер, и происходит провал мощности. Причину можно выяснить после детальной диагностики. А чтобы решить данную проблему, необходимо понимать принцип действия турбированных моторов и сопутствующих систем, что позволит правильно определить тип неисправности.

Откуда масло в интеркулере? Разбираемся почему гонит масло в интеркулер

Как гласит народная мудрость: “Чем сложнее устройство, тем чаще оно выходит из строя!”. И это без преувеличения так. Эта пословица касается почти каждого механизма, который эволюционировал из примитивного в нереально сложный. Турбомоторы весьма сложные устройства, которые несмотря на свою эффективность способны доставить массу неприятностей своему владельцу.

Кроме того, что турбина требовательна к качеству масла и перегреву, есть также промежуточный охладитель, так называемый интеркулер, который в процессе эксплуатации способен доставить кое-какие неприятности. Так довольно часто автомобилисты обнаруживают следы масла в интеркулере, которого в принципе там быть не должно. Возникает вопрос: “Почему в интеркулере масло?” и “По какой причине турбина гонит масло в интеркулер?”.

Что такое интеркулер?

Интеркулер – это теплообменный аппарат, предназначенный для охлаждения нагретого сжатого воздуха, поступающего под давлением от турбины в двигатель. Это неотъемлемая часть системы турбонаддува.

По сути это устройство представляет медный или алюминиевый радиатор, по трубкам которого проходит и охлаждается сжатый воздух. Охлаждение производится с помощью воздуха или жидкости.

Обычно эти аппараты устанавливаются в передней части автомобиля:

• Перед радиатором системы охлаждения двигателя
• Над двигателем (при этом в капоте предусмотрен специальный воздухозаборник)
• Сбоку от двигателя под крылом

Жидкостные интеркулеры могут устанавливаться в любом месте автомобиля исходя из особенностей его компоновки.

Изначально интеркулеры предназначались исключительно для турбированных дизельных двигателей, однако в настоящее время появилось немало решений по турбированию бензиновых агрегатов.

Главный недостаток турбины

Существующий опыт эксплуатации двигателей с турбинами показывает, что эти силовые агрегаты имеют ряд проблем. Самая главная проблема связана с утечками масла из компрессора. И если турбина гонит масло на каком-то двигателе, то замена ее не всегда помогает полностью решить данную проблему.

Масло течет из компрессора лишь в случае высокого давления. Для того чтобы турбина могла протолкнуть воздух, нужно приложить очень большое усилие. Это усилие и становится причиной того, что масло течет через подшипники скольжения.

1 Принцип работы интеркулера в системе дизельного двигателя

Сегодня в борьбе за экологичность инженеры ведущих компаний производителей автомобилей стараются максимально увеличить мощность при минимальных затратах. Что же представляет собой данное устройство в системе турбонаддува? Воздух в турбированной системе проходит через нагнетатель и нагревается до высоких температур, что ведет к неравномерному расширению топливно-воздушной смеси и, как следствие, к неполному ее сгоранию.

Похожие статьи

В результате стремительно уменьшается мощность дизельного двигателя, и увеличивается расход топлива. Интеркулер – это промежуточный охладитель (радиатор), который устанавливается после турбины и служит для охлаждения воздуха, который проходит в камеру для смешения и сгорания вместе с топливом. Таким образом, интеркулер обеспечивает дизельному двигателю:

• повышение мощности,
• ограничение количества вредных выбросов в атмосферу,
• уменьшение среднего расхода топлива и повышение оборотистости двигателя.

Сегодня интеркулер устанавливается не только на дизели, но и на бензиновые моторы, особенно это практикуют различные тюнинг-ателье. Все интеркулеры на автомобилях делятся на два типа:

• воздух-воздух. В данном случае воздух под давлением проходит через специальные соты (наподобие радиатора),
• воздух-вода. Поток проходит через резервуар с холодной водой. Этот тип требует также установки водяного насоса и блока управления.

Независимо от типа интеркулера, попадание масла на данную деталь постепенно приводит к неисправности в работе всей турбированной системы.

Что такое промежуточный охладитель

Как известно, принудительный наддув воздуха под давлением позволяет сжечь больше топлива и добиться существенного прироста мощности ДВС без увеличения физического объема цилиндров. Данное решение широко используется практически на всех современных дизельных моторах, а также применяется в конструкции форсированных бензиновых агрегатов.

Интеркулер является составным элементом, который входит в общую схему реализации турбонаддува. Дело в том, что воздух сильно сжимается турбокомпрессором, в результате чего происходит его нагрев. Если сразу подать в цилиндры разогретый воздух, тогда его объема будет недостаточно для эффективного и полноценного сгорания порции топлива. Мощность мотора снижается, расход горючего также заметно возрастает.

Основные причины попадания масла в интеркулер

На первый взгляд – совершенно непонятно, откуда может взяться масло в интеркулере. Ведь поступает в него сжатый воздух, на выходе – тоже сжатый воздух, только охлажденный.

Чтобы выяснить, как все же это может произойти, необходимо рассмотреть не только устройство самого агрегата, но и понять принцип действия системы турбонаддува.

Итак, мы уже знаем, что нагретый воздух подается в интеркулер турбиной. Турбина представляет собой колесо с лопастями и действует по принципу вентилятора. При высокой скорости вращения турбины происходит сжатие воздуха и его нагрев. Сжатый воздух попадает в интеркулер.

Турбина приводится в действие энергией отработавших газов, которые раскручивают ее до высоких скоростей.

• Если в двигателе возникает неполадка, связанная с нарушением вентиляции картера или попаданием моторного масла в выпускной коллектор, то это масло оказывается в турбине. Но этого еще недостаточно для его проникновения в интеркулер. А вот если нарушена герметичность сальников турбины, то под действием разряжения, создаваемого турбиной масло может проникать в теплообменный контур, а оттуда уже – в интеркулер

• Еще одной частой причиной появления масла в интеркулере становятся проблемы с маслопроводом, соединяющим турбокомпрессор и картер двигателя. Деформация элементов маслопровода приводит к повышенному давлению масла в турбокомпрессоре и его выдавливанию через уплотнительные элементы

• Следы масла могут появиться также в результате сильного засорения воздушного фильтра или образования трещин и негерметичности в воздуховоде, ведущем в турбокомпрессор. При этом в охлаждающем контуре создается разряжение и масло, разрушая уплотнители турбины, всасывается из турбокомпрессора

• Учитывая, что при неисправности двигателя пары и брызги масла могут находиться в подкапотном пространстве, оно может проникать в интеркулер и через неплотности и повреждения в соединениях и трубопроводах системы турбонаддува

• Иногда при непрофессиональной установке системы турбонаддува для герметизации соединений используются обычные герметики. Выдавливание при сборке их излишков внутрь системы способно привести к засорению системы и образованию пробок. Это также может привести к проникновению масла в теплообменник.

С основными причинами разобрались.

Устранение неисправностей

Чтобы узнать — гонит ли масло из турбины, необходимо открутить крепежные хомуты и отсоединить от выходного патрубка подающий рукав. Утечки масла, если они есть, будут видны. Дальнейшие действия:

• Снять турбину с двигателя, разобрать ее, удалить грязь из масляных каналов, промыть детали соляркой. После чего проверить корпус — нет ли в нем трещин.
• Поставить новые подшипники, уплотнения, запорные кольца. Шейки вала и втулки смазать моторным маслом.
• Проверить сливную магистраль, промыть от грязи, отложений. Если она деформирована — выправить.
• Очистить систему вентиляции картера, включая малую и большую ветви, а также маслосъемники и клапан PCV. Последний не содержит резиновых деталей, поэтому его можно промывать любым растворителем.
• Заменить масляный и воздушный фильтры.
• В заключение рекомендуется произвести замену моторного масла.

2 Причины попадания масла в интеркулер и варианты устранения неисправности

Если турбина кидает определенное количество масла в интеркулер, значит, в системе есть проблема, однако насколько она серьезна, можно понять только после визуального осмотра деталей турбины и других составляющих. Турбина может кидать масло на охладитель по причине неисправного маслопровода, который располагается между турбиной и картером двигателя. Маслопровод представляет собой сливной патрубок, который при визуальном осмотре не должен содержать следов повреждения, быть пережатым и т.д.

В противном случае возникает повышенное давление в системе, при котором масло гонит через уплотнительные кольца в интеркулер. Сам промежуточный радиатор охлаждения может иметь микротрещины по корпусу, которые устраняются только посредством сварки, никакие герметики и другие материалы не помогут устранить проблему из-за высокого давления в системе (до 5 атмосфер).

Маслопровод изготавливается из жесткого материала, однако с течением времени он может подвергаться деформации. Иногда для исправления проблемы (если турбина кидает не много масла) достаточно выровнять положение трубы, заменить уплотнители или всю деталь в сборе. Еще одна причина, по которой масло может оказываться в интеркулере – это выход из строя воздухоотвода, в котором могут образовываться нежелательные отверстия. Масляный фильтр также может стать причиной наличия масла в системе радиатора-интеркулера, фильтр необходимо своевременно менять. Часто проблема попадания масла решается как раз-таки прочисткой воздухоотвода и заменой фильтра на новый.

Если при диагностике системы масло в интеркулере появляется в результате превышения уровня масла в картере мотора, значит нарушена вентиляция картера, а значит, проблема и ее решение будет более серьезными и энергозатратными. Если масло кидает в интеркулер по этой причине, то, скорее всего, нарушена герметичность или деформированы уплотнительные кольца цилиндров и поршней. В результате отработанные выхлопы попадают внутрь картера и выдавливают оттуда масло в интеркулер. В этом случае выходом может стать только капитальный ремонт мотора с заменой колец, поршней, сливной трубы, уплотнителей системы и т.д.

Для чего нужен интеркулер

Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины. Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.

Охлаждение воздуха в системе может происходить по следующим схемам:

• воздушное охлаждение;
• жидкостное охлаждение;
• комбинированная схема;

1. В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
2. Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
3. Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.

Рекомендуем также прочитать статью о том, как правильно охлаждать турбину после интенсивной езды. Из этой статьи вы узнаете об условиях работы турбокомпрессора дизельного двигателя и особенностях эксплуатации для продления ресурса нагнетателя.

Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.

Последствия: опасно ли масло в интеркулере?

В интеркулере ДВС, пробег которого составляет больше 100 000 км, содержится не менее 40 граммов смазки. Если рабочая жидкость находится ниже уровня внутренних ячеек, это не опасно для работы двигательной системы. А вот если радиатор наполнен смазочным веществом до нижних ячеек, происходит ее активное втягивание в камеры сгорания вместе с воздушной массой. Это становится причиной некачественного выгорания горючего. В ГБЦ и выпускных патрубках появляется детонация. Последствия могут быть серьёзными — клапаны прогорят и с выпускным коллектором случится то же самое.

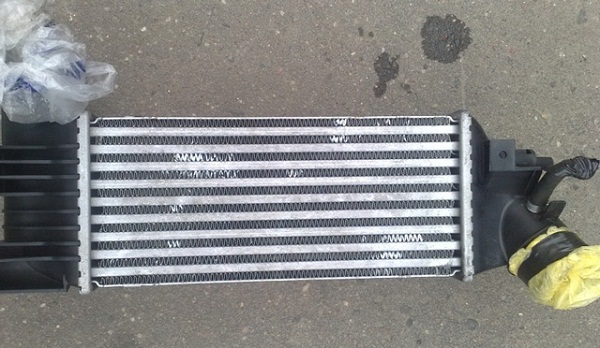

Как устранить последствия попадания масла в интеркулер?

Большое количество масла, попавшее в интеркулер, ухудшает эффективность работы. Снижается уровень охлаждения турбины и она перегревается.

Когда причина попадания масла в интеркулер устранена, приступают к его очистке. Некоторое количество моторного масла, смешиваясь с воздухом, попадает в камеру сгорания мотора. Увеличивался расход топлива и мощность мотора снижается.

Для удаления моторного масла из интеркулера он демонтируется. Можно очистить не снимая, но качество удаления масла будет низким.

Демонтаж интеркулера требует разбора передней части автомобиля до мотора. Процесс отнимает много времени, если процедуру ранее не приходилось выполнять.

Проблем с демонтажем интеркулера воздушного типа охлаждения не возникает. Если тип охлаждения водяной обращаются к специалистам. Повреждение трубопроводов, подводящих жидкость для охлаждения приводит к дорогостоящему ремонту.

Когда демонтаж интеркулера выполнен приступают к очистке. Использовать агрессивные химические вещества (бензин и различного рода растворители) не рекомендуется. Они могут вызвать повреждение материала интеркулера. Повреждённые места могут стать причиной развития коррозии .

Д ля очистки интеркулера используются чистящие химические вещества. Можно приобрести в магазине, торгующем автохимией. Эффективно удаляют масленые загрязнения.

Первоначально наноситься на поверхность интеркулера чистящее средство. Надо выждать некоторое время и потом смыть под небольшим напором воды. Перед установкой интеркулера на место его сушат.

Когда турбина гонит масло в интеркулер, надо искать причину этой неисправности. Игнорирование приводит к серьёзной поломке и дорогостоящему ремонту. Реагировать надо оперативно и если не получается обращаются к специалистам.

Масло в интеркулере – что делать

Обнаружив масло снаружи или внутри интеркулера, необходимо установить, почему оно попало туда. Для этого делают следующее:

• проверяют работу системы вентиляции картерных газов;
• меняют масляный и воздушный фильтры;
• проверяют состояния маслопроводов;
• проверяют сальники турбины.

Если вы не знаете, как провести такую диагностику, посетите проверенный и надежный автосервис. Если по результатам проверки двигатель окажется полностью исправным, пересмотрите свою манеру езды. Быстрое движение по крутому подъему или горной местности, долгая езда на оборотах двигателя больше 2 тысяч в минуту ведет к повышению температуры охлаждающей жидкости.

Только после этого необходимо приступать к промывке интеркулера. Промыть интеркулер можно так:

• снимите интеркулер с двигателя (читайте инструкцию по ремонту и обслуживанию вашей машины, там написано, как это сделать);
• очистите наружную поверхность от грязи веником и струей воды;
• залейте внутрь смесь бензина, керосина и ацетона (соотношение 1:1:1) и оставьте на ночь;
• утром слейте получившуюся жижу;
• смешайте горячую воду и средство для мытья посуды (соотношение 1:100), затем залейте этот раствор в интеркулер;
• чтобы промывка была более эффективной, энергично потрясите его 2–3 минуты;
• слейте грязную воду и повторите такую же промывку еще два раза;
• слейте промывочный раствор и промойте интеркулер чистой горячей водой.

Последствия развалившейся турбины

Иногда промывка производится с помощью солярки, ацетона, очистителя карбюратора или других легких нефтепродуктов. Некоторые умельцы, чтобы упростить обслуживание интеркулера, просверливают нижнюю часть корпуса устройства и приваривают к нему гайку, в которую вкручивают болт с медной шайбой. Каждые 3 месяца они выкручивают болт и сливают масло. Благодаря этому они не только избегают карбюрации, но и определяют примерное состояние двигателя и турбины. Когда мотор машины полностью исправен, масло в интеркулере, если и появляется, то в незначительных количествах.

Вывод

Теперь вы знаете, почему появляется масло в интеркулере и что делать, если такое произошло. Это позволит вам вовремя обнаружить неисправность мотора, оперативно устранить ее и не допустить ухудшения характеристик двигателя. Кроме того, вы узнали, как должна проходить правильная промывка промежуточного охладителя. Видео, расположенное ниже, поможет вам не только теоретически представлять описанные в статье явления, но и увидеть их вживую.

Как нормализовать давление?

Для нормализации давления еще при монтаже турбокомпрессора нужно, чтобы соблюдались определенные условия и выполнялись действия.

Так, нужно выяснить, в каком состоянии воздушный фильтр. Если он грязный и забитый, следует поставить новый. Также проверяют чистоту корпуса воздушного фильтра и патрубок. Далее нужно удостовериться, что корпус фильтра и его крышка герметичны. Если это не так, то внутрь турбокомпрессора очень легко может попасть пыль и мусор, что вскоре приведет к выходу агрегата из строя. Вместе с этим прочищают все патрубки, а при сборке следят, чтобы внутрь не попал мусор и посторонние частицы.

Также лучше заменить масло в моторе. Грязь, которая всегда есть в масле, обязательно осядет на поверхности подшипников и через какое-то количество времени компрессор заклинит.

Далеко не все слесаря и автолюбители знают и полностью выполняют все эти операции, в результате турбина гонит масло. Устанавливая компрессор, нужно четко изучить инструкцию. В основном все проблемы из-за износа и нарушений в процессе установки.

Более серьезные случаи

Если ваша проблема заключалась в забитом фильтре или изгибе, который несложно исправить, можно считать, что вам повезло. Порою масло в интеркулере свидетельствует о более серьезных проблемах, среди которых проблемы с картером двигателя. Это может быть засор в сливном маслопроводе, в результате которого возникает нагар. Нередко любители ремонта своими руками, которые ремонтируют дизельный мотор в домашних условиях, вместо специальных средств для крепления маслопровода, используют обычные герметики. В результате от высоких температур они плавятся и попадают внутрь, образуя пробки и засоры. Решить проблему можно путем демонтажа сливного маслопровода и последующей его очистки.

Случаются и еще более тяжелые ситуации, когда гонит масло в интеркулер по причине чрезмерно высокого уровня масла в картере. Так если уровень масла повысится выше уровня дренажного патрубка, можно предположить, что нарушена вентиляция картера. Такой ремонт требует более серьезного и комплексного подхода. Причиной такого явления могут стать уплотнительные кольца поршневой группы, точнее нарушение их целостности. В итоге выхлопные газы начнут поступать в картер, тем самым выдавливая масло через сливную трубку. Выход из этой ситуации — капремонт двигателя и замена всех поршневых колец. Также иногда причиной слишком высокого уровня масла является сам водитель, который переборщил и залил в систему больше масла чем это нужно.

Даже после того как вы найдете причину появления масла в интеркулере и устраните ее, нельзя считать проблему полностью решенной. Следует устранить также последствия явления, когда турбина гонит масло в интеркулер. Например, необходимо удалить остатки масла из интеркулера, в противном случае остатки масла будут подхватываться воздушным потоком, после чего попадут в топливную смесь. Это ухудшит процесс сгорания ТВС, а также состояние самого силового агрегата. Также может наблюдаться ухудшение эффективности самого воздушного охлаждения, а вместе с тем снизится и КПД мотора. Нередки также случаи возгорания масла при высоких нагрузках на мотор.

В этом видео ответы на многие ваши вопросы!

Устройство турбокомпрессора

Если говорить простыми словами о сложном, то компрессор имеет примитивнейшую конструкцию. Турбина представляет собой корпус в виде улитки. Внутри корпуса имеется вал с двумя лопастными шестернями. Одна такая шестеренка раскручивается за счет отработанных газов. Другая также вращается, так как посажена на одном валу. Частота вращения вала может быть запредельная – до 250 тысяч оборотов в минуту. Поэтому вал должен работать на качественных подшипниках. Обычно таких подшипников два.

Практика показывает, что на рабочих оборотах турбины ни один существующий сухой подшипник не может выдержать нагрузки в таких условиях. Подшипник заклинивает, а турбина отправляется в ремонт. Инженеры долго думали, как забрать лишнюю температуру и улучшить скольжение. Со всем этим хорошо справляется масло – к валу турбины подведены смазочные каналы для каждого подшипника от картера двигателя. Таким образом, механизм может работать на высоких оборотах, повышается его производительность и надежность.

Даже полностью исправная турбина будет потреблять определенное количество масло. Чем больше водитель будет давить на газ, тем больше потребление. Нормальный расход составляет до 2,5 литра на 10 тысяч километров. Может ли турбина гнать масло в больших объемах? Это зависит от состояния ДВС.

В турбокомпрессоре есть две части – горячая и холодная. Сверху к подшипникам компрессора подведены масляные каналы. Один нужен для горячей части, другой для холодной. Далее масло, смазав подшипники, возвращается в картер. Но герметичны ли подшипники?

Подшипник никак и ни при каких условиях не должен соприкасаться с лопастями, иначе в этом случае турбина гонит масло с одной стороны в коллектор или интеркулер, а с другой стороны — в глушитель. Между подшипником и крыльчаткой установлены запорные кольца. Давлением эти кольца подпирает и масло не уходит в больших объемах.

Обнаружить вовремя!

Чем раньше вы поймете, что масло гонит в интеркулер, тем проще будет решить данную проблему. Игнорировать такую поломку всегда чревато серьезными последствиями, вплоть до полного выхода из строя всего силового агрегата. Если вы заметили утечку масла в интеркулер, примите безотлагательные меры. Лучше всего если вы доверите свой автомобиль специалистам, которые при помощи знаний и специального оборудования быстро и в полном объеме решат вашу проблему.

Другие причины течи масла

Утечка масла через компрессор – частая проблема. С этим сталкивался практически каждый владелец. Можно выделить следующие причины этого явления:

• Так, неприятность случается из-за повышенного уровня масла в системе, из-за забитой системы вентиляции картерных газов. С проблемой могут столкнуться владельцы двигателей с сильным износом поршневой группы – внутри мотора высокое давление. Если засорен катализатор, то турбина гонит масло, и это нормально. При забитом маслосливном канале турбины симптомы будут те же.
• Многие причины связаны с проблемой системы слива масла. В корпус оно подается под давлением. Масло проходит через подающую магистраль, затем оно там смешивается с воздухом и продуктами сгорания. В итоге создается пена, которая затем стекает вниз корпуса «улитки». И только потом попадает в магистраль для слива масла и далее в картер. Если канал слива будет иметь недостаточную ширину или масла в двигателе будет больше, оно будет оставаться в корпусе турбины и течь через уплотнительные элементы.

Полезные советы

Опытные автомобилисты, эксплуатирующие автомобили с турбонаддувом советуют периодически проверять состояние интеркулера и очищать его от загрязнений, которые неизбежно скапливаются в ячейках – пыль, дорожная грязь, растительный мусор, остатки мелких насекомых. Это не только сохраняет эффективность теплообмена, но и является профилактической мерой предотвращения серьезных проблем.

При обнаружении следов масла на патрубках или радиаторе интеркулера чаще всего свидетельствует о его неисправности. В этом случае необходимо прекратить или максимально ограничить эксплуатацию автомобиля, как можно скорее провести диагностику и устранить поломку.

Помните, что эксплуатация автомобиля с неисправным турбонаддувом приводит к серьезным проблемам ДВС, вплоть до выхода его из строя.

Течь из-за засоренного воздушного фильтра

В процессе эксплуатации автомобиля воздушный фильтр постепенно засоряется. В нем скапливается абразив. Увеличивается сопротивление для прохода воздушного потока и на входе турбины образуется вакуум. На высоких и средних оборотах двигатель работает нормально. За колесом турбины избыточное давление, поэтому масло не течет.

А вот на холостых оборотах и переходных режимах вакуум уже на входе и на выходе. На малых нагрузках масло за счет разряжения поднимается снизу корпуса турбины и затем попадает во впускной коллектор. Это тот же случай, когда турбина гонит масло в интеркулер.

А для устранения неисправности нужно очень мало – достаточно замены воздушного фильтра на новый. Иногда достаточно хорошо продуть старый фильтр.

Назначение детали

И тут у некоторых автомобилистов, не слишком подробно вникающих в устройство своего автомобиля, может возникнуть вопрос — а что, собственно говоря, такое интеркулер, как он выглядит и зачем нужен? Обратив своё внимание на школьный курс физики, мы можем вспомнить, что при сильном нагревании вещества расширяются, а при охлаждении — наоборот, уплотняются. Если автомобиль оборудован турбонаддувом, воздух в нём проходит сквозь нагнетатель, приводимый в движение выхлопными газами. Последние, как известно, имеют очень высокую температуру, что приводит к нагреванию воздуха, использующегося в топливной смеси до 150–200 градусов. В результате сама смесь сильно расширяется, становится неоднородной и сгорает не полностью.

Чтобы улучшить характеристики приводного узла, смесь нужно охладить — следовательно, после турбины стоит установить радиатор, которым и является интеркулер. Он позволяет достичь множества положительных изменений, среди которых стоит назвать:

• Повышение мощности мотора;
• Снижение содержания токсичных веществ в выхлопе;
• Уменьшение расхода топлива;
• Повышение «эластичности» мотора, то есть быстроты реакции на изменение подачи горючего.

Видео о том, как работает интеркулер:

Изначально интеркулеры предназначались исключительно для установки на дизельные моторы, которые являются очень чувствительными к повышенной температуре смеси — ведь дополнительный радиатор снижает температуру воздуха, выходящего из турбины, до 50–75 градусов. Однако в настоящее время ведущие производители и тюнинговые ателье практикуют монтаж интеркулеров также на бензиновые моторы.

Чаще всего встречаются воздушные интеркулеры, которые представляют собой конструкцию, подобную стандартному радиатору системы охлаждения

— отличием является только прохождение через внутренние соты воздуха вместо жидкости. Они дешевле и практичнее, однако, требуют наличия большого объёма свободного пространства под капотом. Жидкостные интеркулеры намного меньше, но они требуют использования собственного насоса и электронного блока управления. Как бы там ни было, масло в интеркулере дизельного двигателя вы можете обнаружить вне зависимости от того, какой конструкцией он обладает.

Засоренный катализатор и турбина

Когда забит катализатор, на выходе выпускных газов также появляется сопротивление. Это приводит к повышенной нагрузке на ротор компрессора. Если и дальше эксплуатировать автомобиль, то это скажется повышенным расходом топлива, снижением динамики и мощности. Также это влечет к износу подшипников в турбине. Вот почему турбина гонит масло.

Интеркулер

В процессе работы компрессора выделяется масса тепла. Это ведет к определенным последствиям. Так, понижается эффективность работы, так как турбине трудней сжимать горячий воздух. И еще за счет повышенных нагрузок интенсивно изнашиваются детали и узлы конструкции. Все это служило главной причиной выхода из строя турбокомпрессора. Чтобы решить эту проблему, был создан интеркулер. Он нужен для понижения температуры воздуха до оптимальной величины. В автомобильной отрасли используется воздушный и жидкостный радиатор.

Дефект маслопровода

Маслопровод следует оценивать визуально. Он находится в большинстве случаев между турбиной и кратером двигателя. Именно через него масло подается в компрессор. Изготавливают данную трубу из стали, она имеет сложную форму. Деформировать ее достаточно трудно, но можно. Если меняется форма маслопровода, то нарушается нормальная работа турбины. Падает пропускная способность и того количества масла для нормальной и эффективной работы компрессора не хватает. Это ведет к росту давления масла, оно течет в интеркулер.

Засоренный фильтр

Нередко владельцы авто забывают о воздушных фильтрах – не меняют и не чистят их. А ведь он играет важную роль в работе наддува. Грязный воздух ведет к нарушениям в работе турбины. Если фильтр плохо очищает поступающий воздух, он подает его в недостаточном объеме. В результате гонит масло через турбину прямиком в систему охлаждения.

Очистка

Грязный интеркулер не пропускает воздух и нивелирует работу турбины. Поэтому после устранения неисправностей его необходимо очистить. Это можно сделать только демонтировав охладитель. При очистке нежелательно применение бензина, керосина, уайт-спирита и подобных веществ.

Для промывки нужно приобрести специальный очиститель масляного нагара. Важно, что бы он не был агрессивен к материалу из которого изготовлен интеркулер. Что бы промыть, нужно следовать инструкции очистителя. Затем необходимо промыть охладитель проточной водой без напора. Скорее всего потребуется пять – шесть промывок, прежде чем из трубок потечёт чистая вода. Остатки воды выгоняют воздухом. Она ни к чему в системе питания двигателя. Давление компрессора должно быть минимальным. После этого чистый и сухой кулер можно ставить на двигатель.

Поврежденный воздуховод

В корпусе воздуховода могут образовываться трещины. Они способствуют образованию зоны с разряжением. Это приведет к тому, что масло из зоны с высоким давлением будет течь в зону с низким давлением. Затем масло спровоцирует порчу уплотнительных элементов и прокладок. Зона разряжения будет расширяться, и в этом случае масло будет течь, как лавина или цунами.

Некритичные повреждения могут быть исправлены. А если исправить невозможно, тогда нужно срочно менять, так как эксплуатация в таком режиме приведет к необходимости чистки компрессора.

Промывание желудка

После того как причины заливания интеркулера маслом будут устранены, приступают к промывке воздушного радиатора. В отличие от радиатора охлаждения, интеркулер для промывки от масла необходимо снять, поскольку он обычно не имеет сливного отверстия. Иногда на форумах спрашивают: сливать ли масло из системы смазки двигателя?

А зачем? Если это воздушник, то он никак не пересекается с масляными магистралями. В жидкостном охладителе сливают охлаждающую жидкость. Вот аккумуляторную батарею с целью безопасности необходимо отключить.

Значительные внешние загрязнения удаляют жесткой щеткой, предварительно замочив поверхность устройства. Механические повреждения следует осторожно выправить с помощью плоской отвертки и плоскогубцев. Для внешней очистки можно использовать универсальный автомобильный очиститель Profoam 2000.

Аэрозольное средство распыляют на поверхность и во все внутренние щели охлаждающих пластин. По истечении времени, указанного на упаковке (0,5 — 1 мин), растворенную грязь смывают водой. Неплохо использовать моечное устройство Karcher. При этом не следует устанавливать излишне высокое давление, чтобы не повредить ажурные соты охладителя.

Внутренность прибора промывают любыми растворами, растворяющими масло. Один из них — Profoam 1000, продающийся в пластиковых канистрах. Емкости 4 литра будет достаточно, если останется, можно использовать в другой раз.

Предлагаем ознакомиться: Оформляем генеральную доверенность на представление всех полномочий.

Способ промывки: заткнуть одну горловину тряпкой, медленно (чтобы не допускать образование воздушных пробок) залить внутрь некоторый объем растворителя. Подождать до одной минуты (не более, потому что средство довольно агрессивно), после чего заткнуть второе отверстие и прополоскать внутренности. Слить образовавшуюся жижу. Операцию повторить 3 — 4 раза. В заключение тщательно промыть полости водой тем же Кэрхером и высушить устройство.

Еще одно средство, используемое автолюбителями — смесь керосина, бензина и ацетона в равных долях. Залитую смесь выдерживают около суток, после чего прополаскивают радиатор и выливают содержимое. Затем 2 — 3 раза промывают бензином и в заключение прополаскивают горячей водой.
