Установка оригинальной подсветки в двери Jetta 6

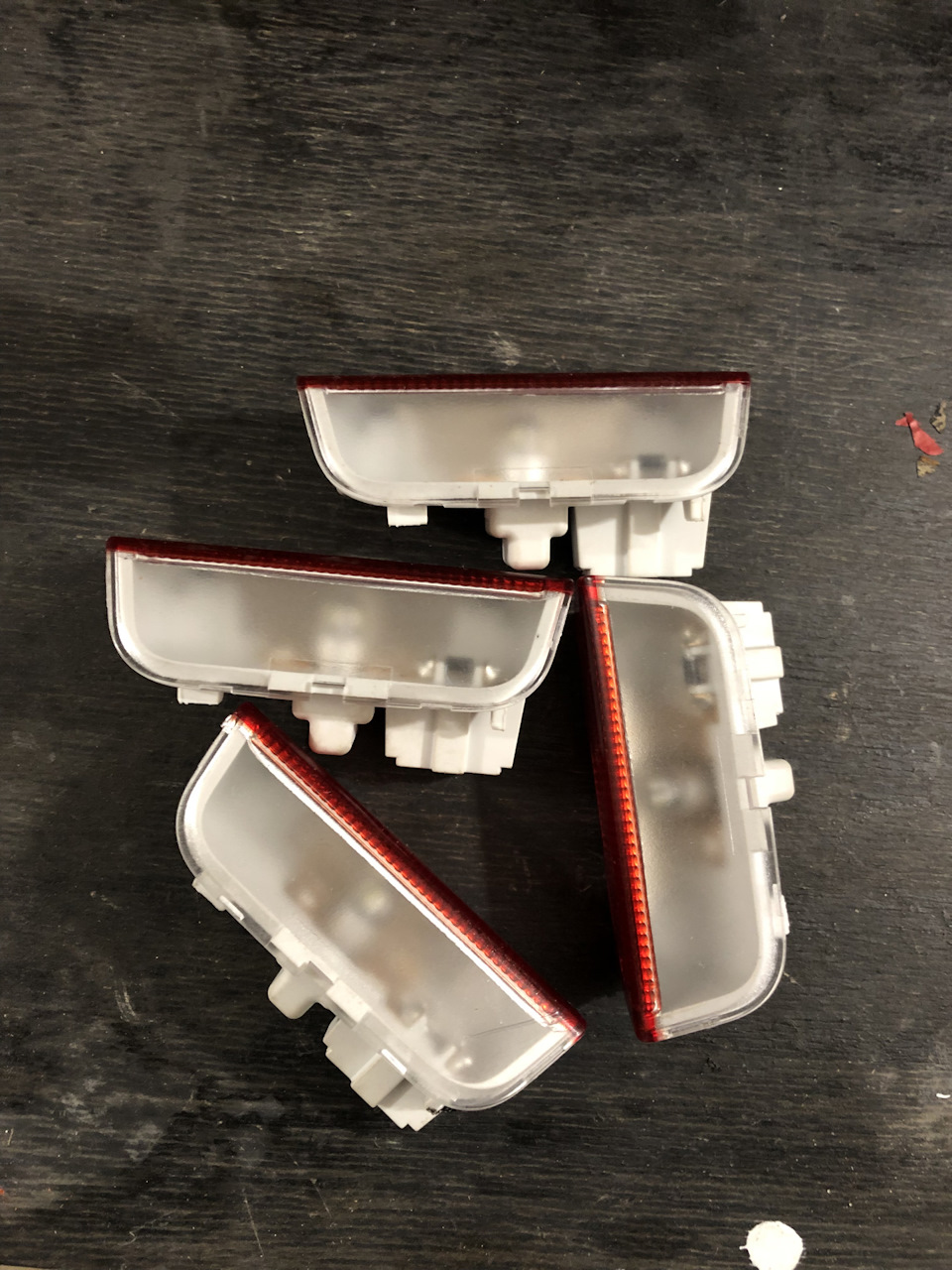

1) 1K0 947 411 A — 4 шт фонарики
2) 1J0 971 972 — 4 шт разъемы
3) N 90764701 — 4 шт (пины в передние блоки)
4) N 10335807 — 12 шт (пины в задние блоки дверей и в разъемы плафонов)
5) Провод медный сечением 0,35 — 0,5 мм2 — 5м
6) 7L6 868 243 — пару шт. (клипсы, если сломаются).
7) Изолента тряпичная VAG

1)ковырялка, клин, шпатель
2)TORX T20 болт снизу двери
3)TORX T25-30 — 3 болта в дверях
4)VCDS

Набор собран, далее пинуем провода, обматываем оригинальной изолентой и вставляем любимые светодиодные лампочки NAO с контроллером!

Далее добираемся до дверных карт! Снимаем декор и добираемся до болтов! их по 4 штуки в каждой карте!

Далее клином отковыриваем с усилием расту с защелок-клипс 7L6 868 243 !

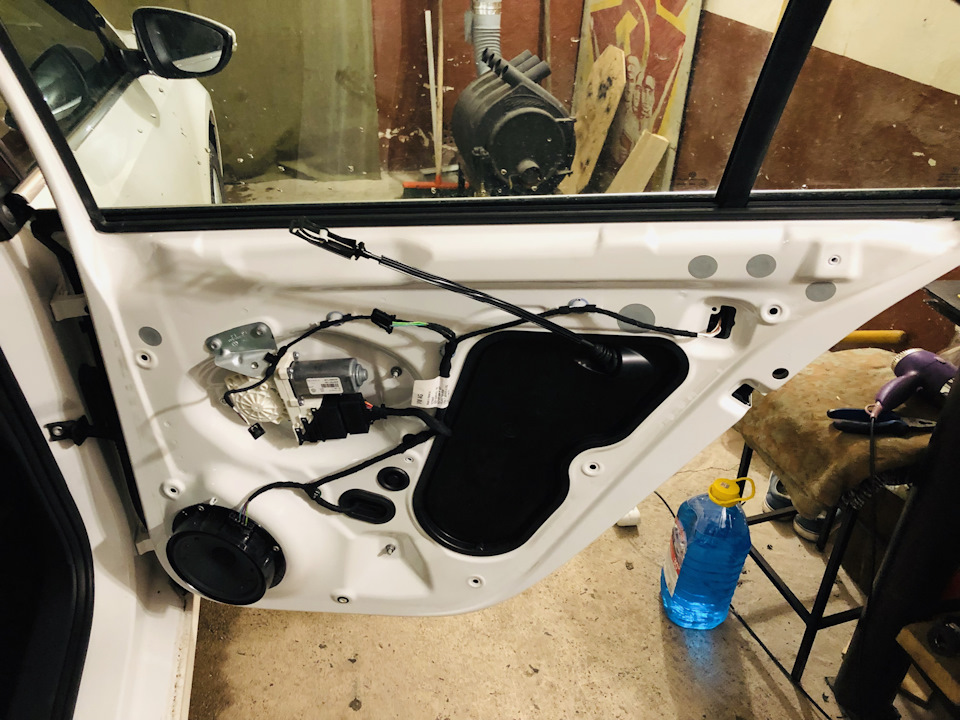

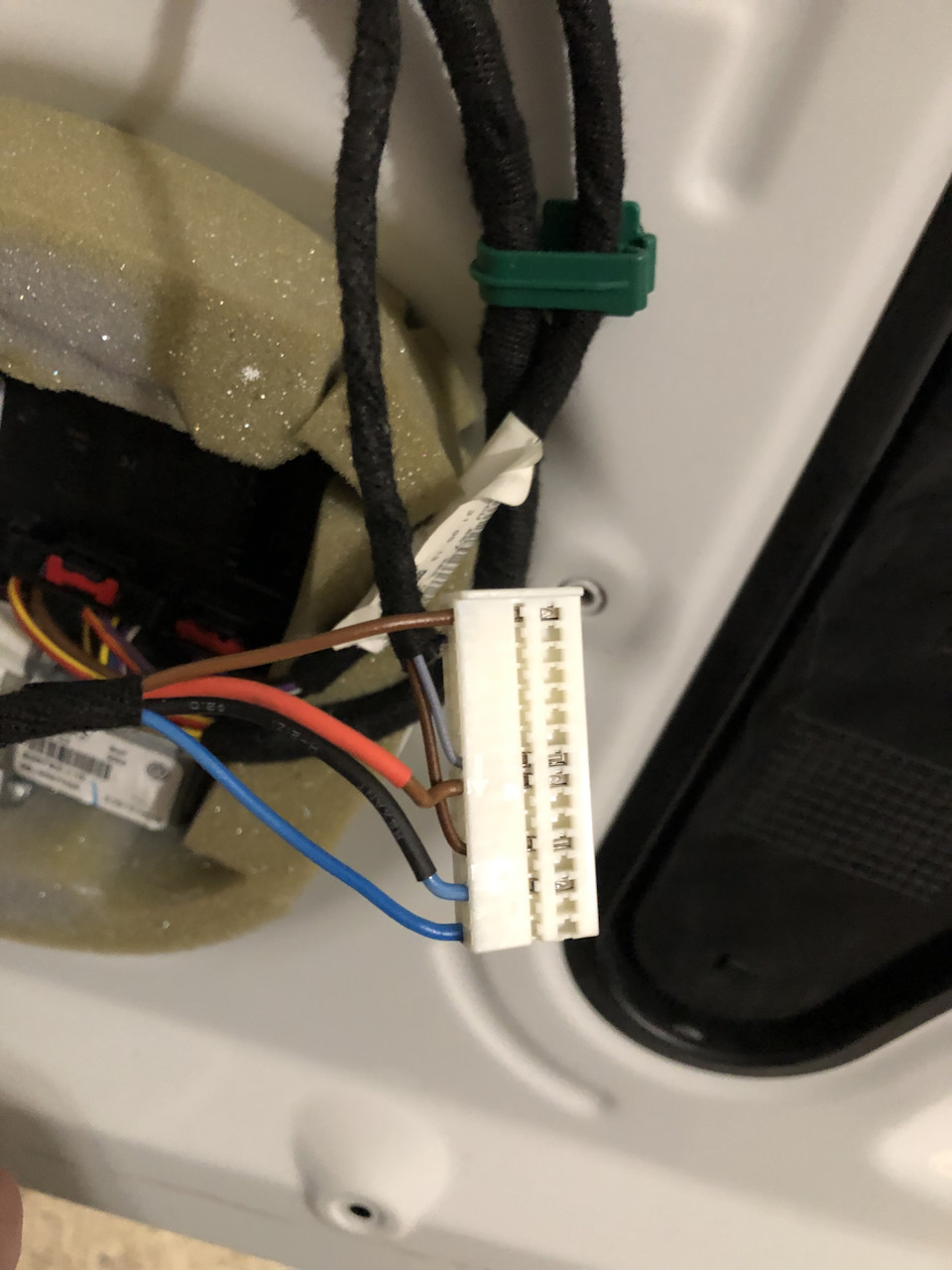

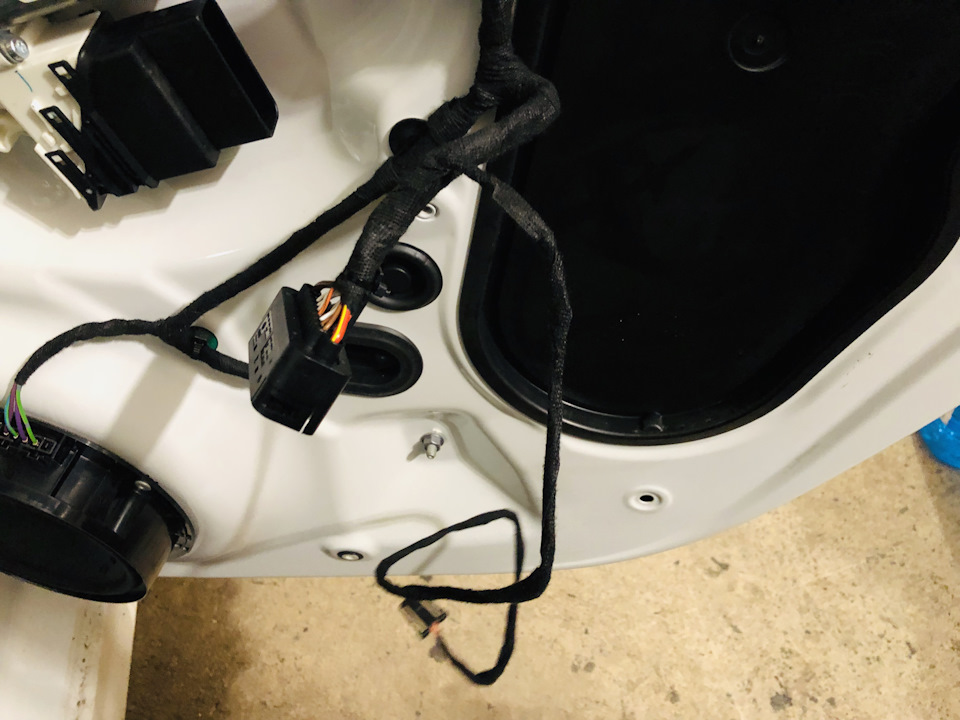

Укладываем проводку и подключаем перед:

+ это 18 пин широкого разъема дверного блока
— это 19 пин широкого разъема дверного блока

Далее подключаем задние двери:
+ это 14 пин
— это 4 пин

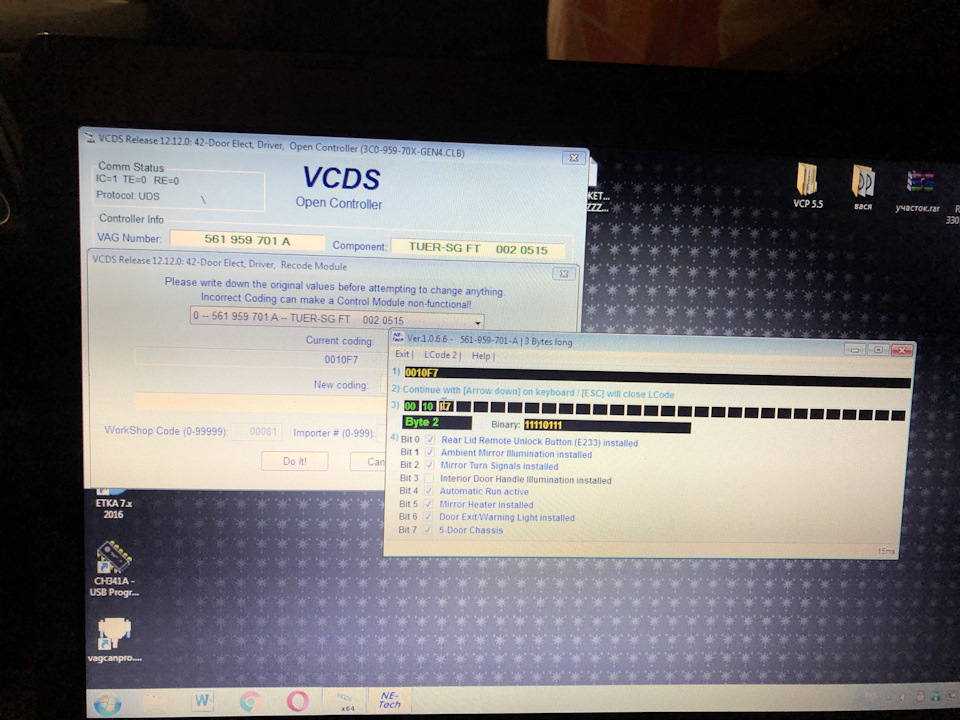

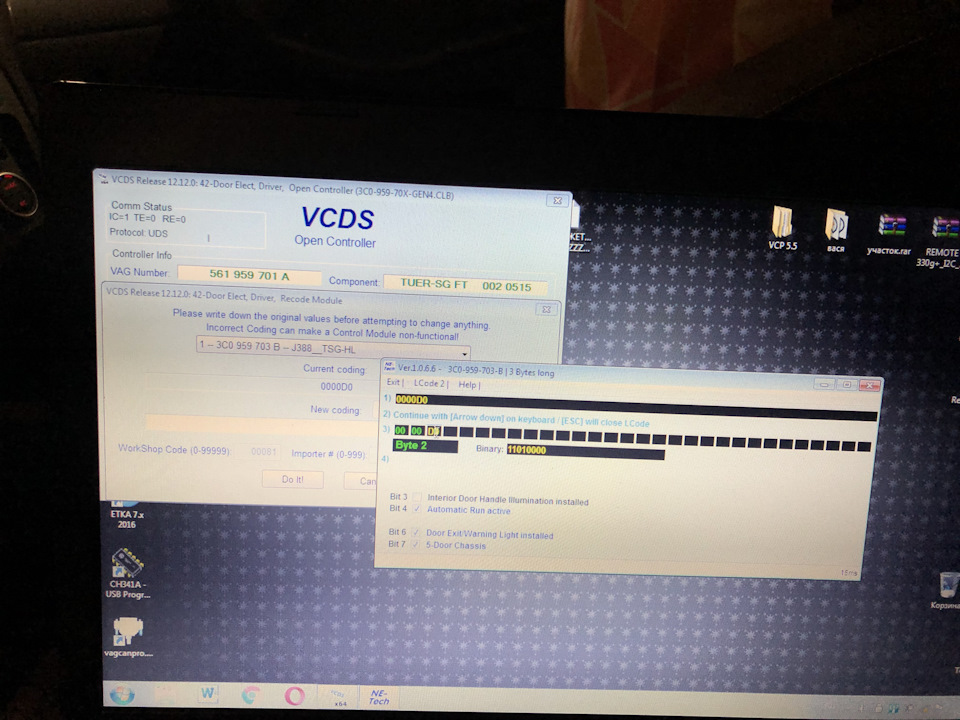

Подключили, собрали все красиво обратно и начинаем кодить VCDS!

Заходим в водительский блок, ставим галку, потом через водительский в задний левый субблок — тоже ставим галку, затем в пассажирский блок, ставим галку и через пассажирский в задний левый субблок и ставим галку, что предупредительная подсветка дверей установлена.

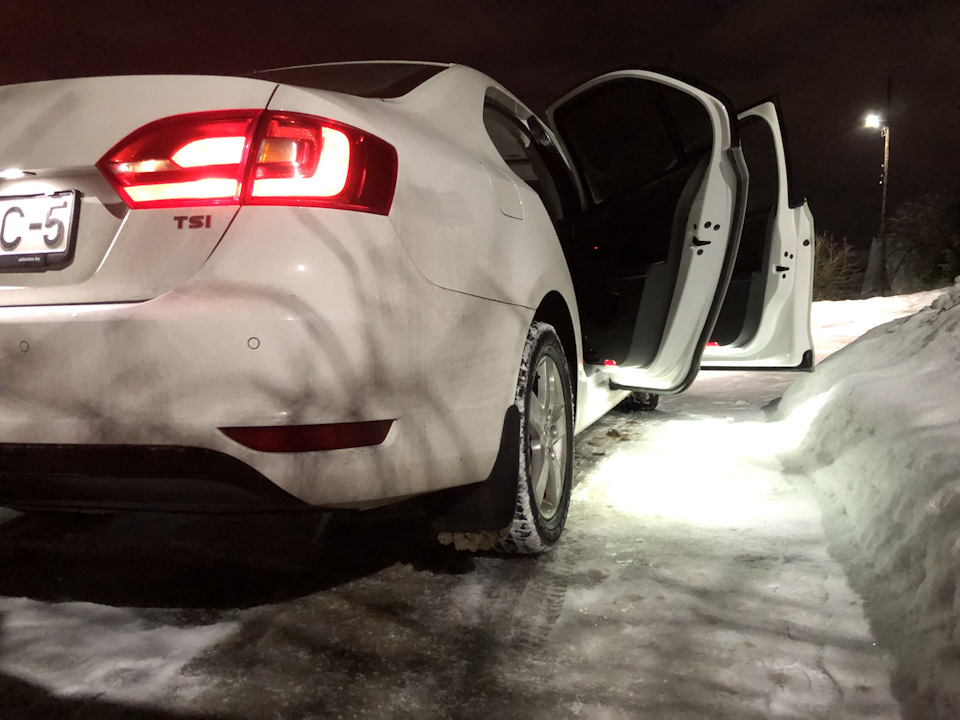

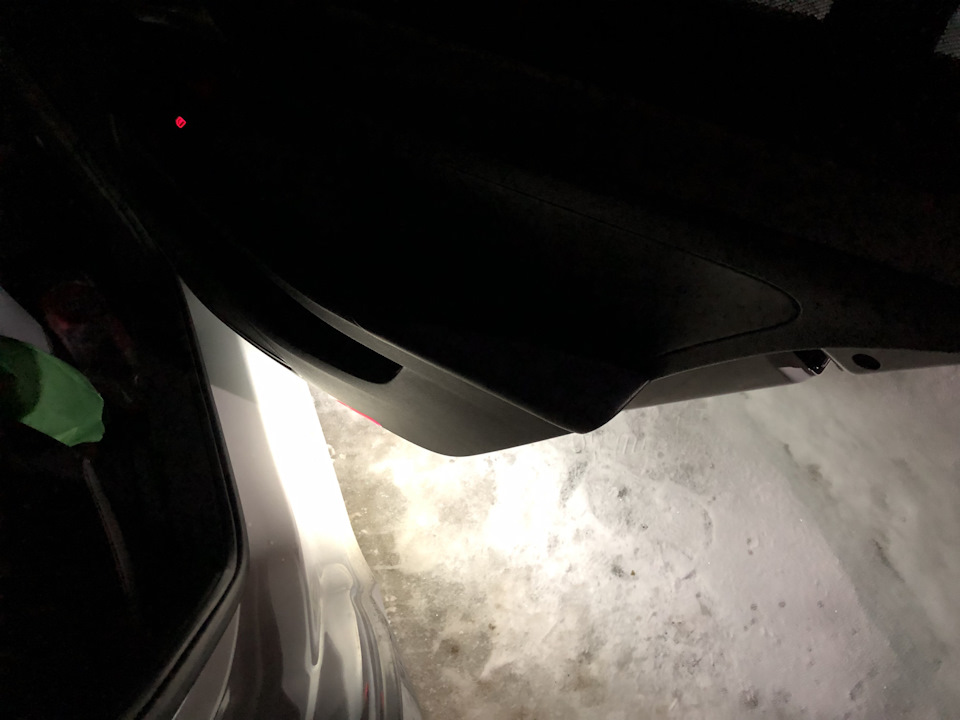

Выгоняем на улицу и радуемся результату))

Светодиодная подсветка дверей фольксваген

Данное решение простое, бюджетное. Принцип работы следующий: открыл дверь — загорелось оба цвета сразу.

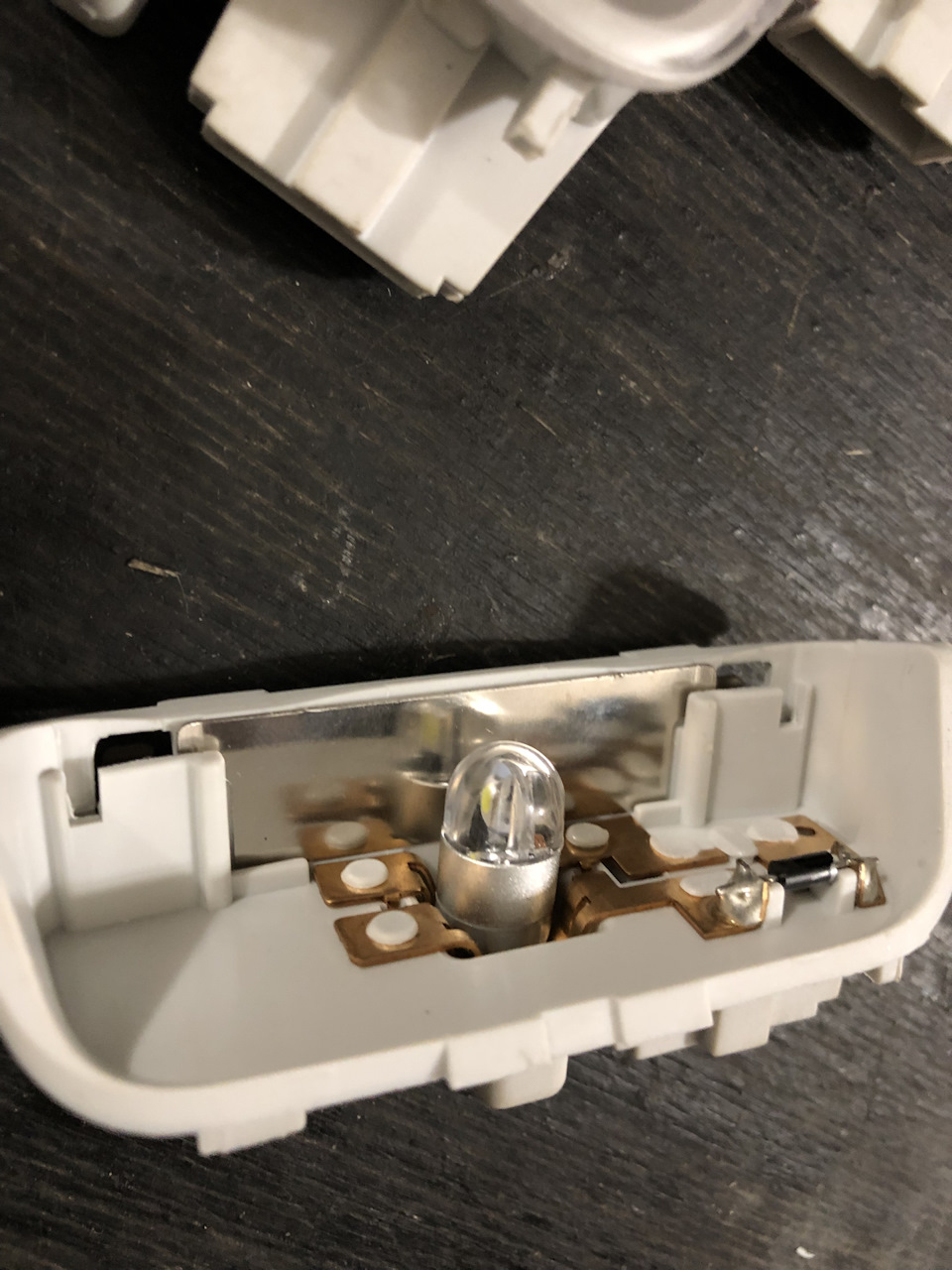

Для установки необходимо извлечь лампу накаливания и вставить решение, держится конструкция плотно на своем месте, не болтается, полученный результат на фото ниже.

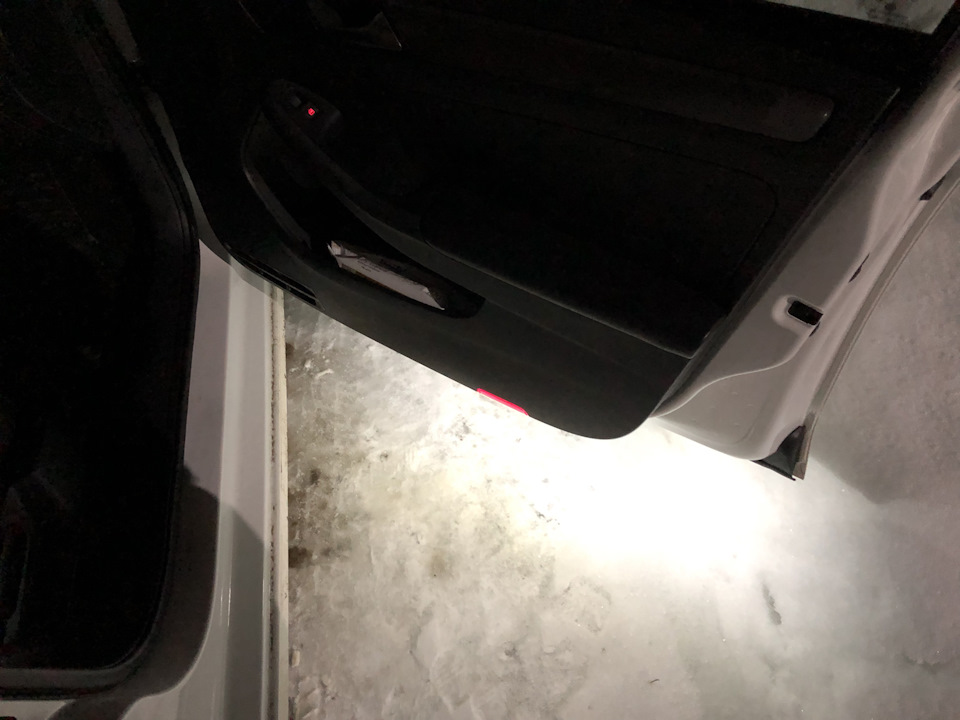

После закрытия плафона стеклом, получаем следующий результат.

Алгоритм работы:

При открытии дверей идет плавный розжиг (“вежливая подсветка”) белых светодиодов.После полного розжига, через 10 сек, мощность белых светодиодов падает до 60% (при работе светодиодов от ШИМ, этот переход мало виден, но он есть) — включается красные светодиоды на 100%. Еще через несколько секунд — красные светодиоды переходят в режим “стробоскоп”. Спустя несколько минут, мощность белых светодиодов падает до 30%, тем временем красные светодиоды продолжают работать в режиме “стробоскоп” на 100%. Это сделано для сохранения уровня заряда аккумулятора (если вы открыли дверь в не заведенном авто и удалились).
В прошивке микроконтроллера заложено несколько вариантов работы:
а) Красные разгораются и горят на постоянной основе;
б) Красные разгораются и переходят в одиночный режим стробоскопа;
в) Красные разгораются и переходят в тройной режим стробоскопа;

Теперь все режимы работы доступны сразу и Вы сами можете настроить под себя удобный режим работы с помощью кнопки, расположенной на плате.

Видео примеры работы решения:

А теперь, давайте сравним яркость свечения нашего решения с китайским аналогом, для этого сделано два видео ролика, первое видео снималось на мокром асфальте, во время дождя. Второе – сухой бетон.

Видео сравнение в дождь

Видео сравнение на сухом бетоне:

Примеры работы
