Замена Блока комфорта на 1c0959799B. Установка переднего динамика.

Cześć wszystkim !
На выходных была очень хорошая погода (около 20 градусов) решил не терять возможность и заняться дальнейшим усовершенствованием авто.

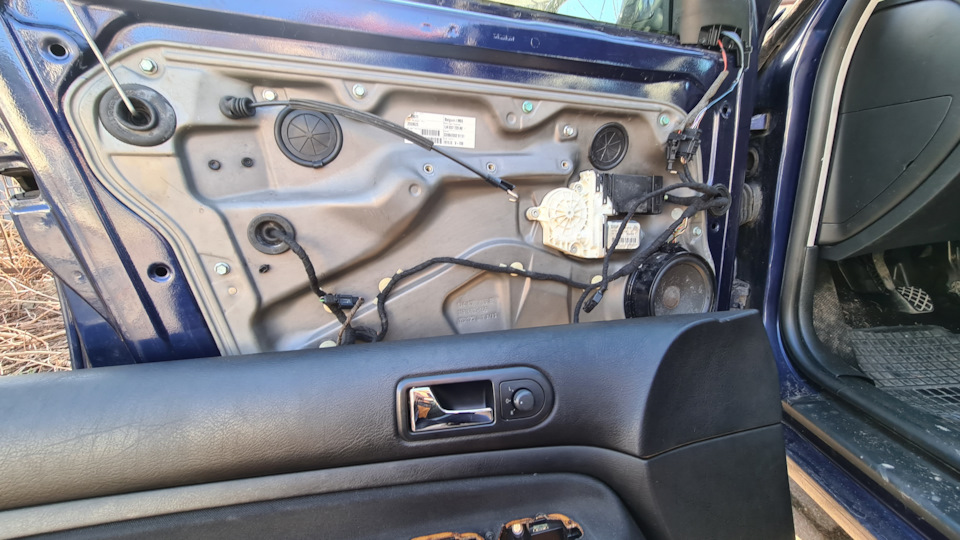

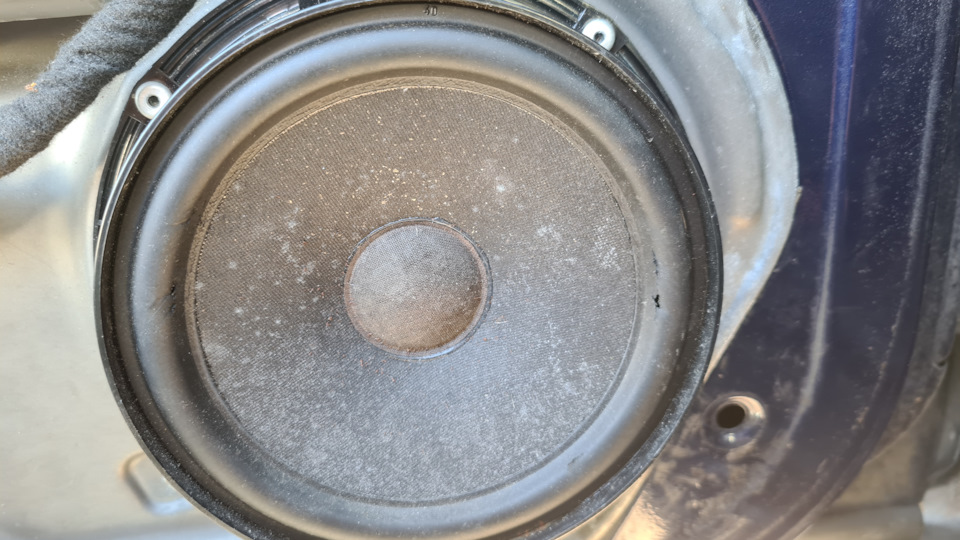

Первым делом установил динамик в водительскую дверь, так как там хрипел очень сильно, когда снял карту, понял почему …

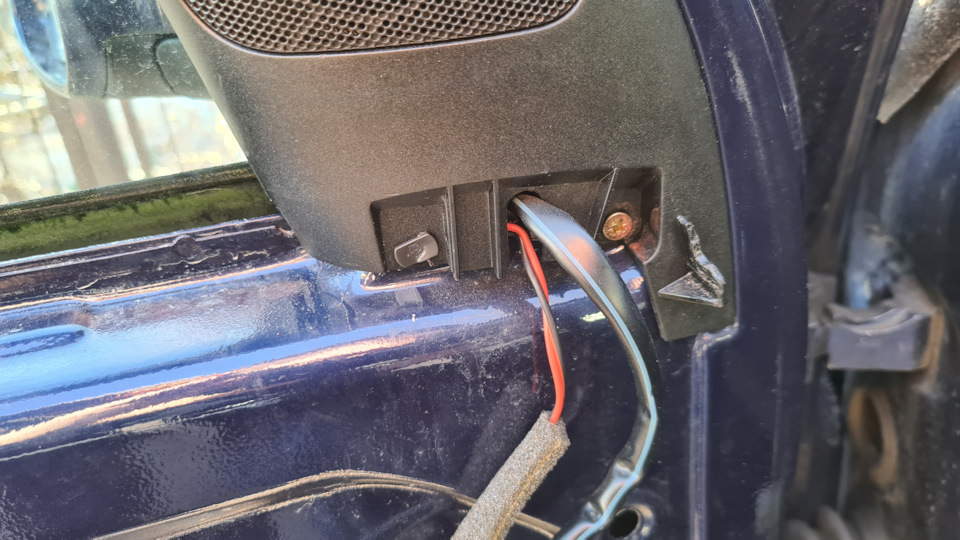

Так же глянул, что твитер есть, играет, это уже хорошо.

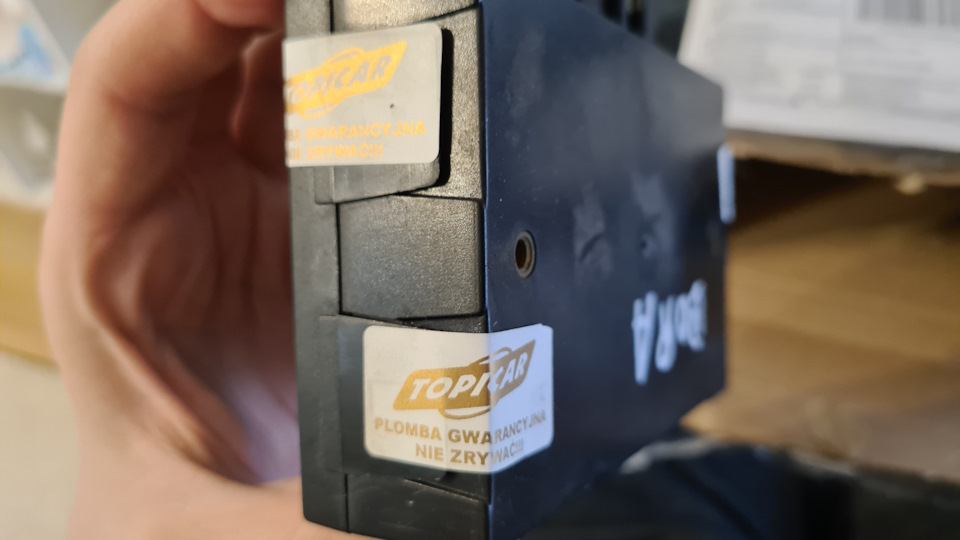

Ну вот и долгожданная установка нового Блока Комфорта 1c0959799B:
Предыстория такая, у меня ключ простой, без кнопок, чисто для личинки и механического открытия и закрытия двери (2 штуки с покупки авто) я же хотел сделать, как у меня на Боре

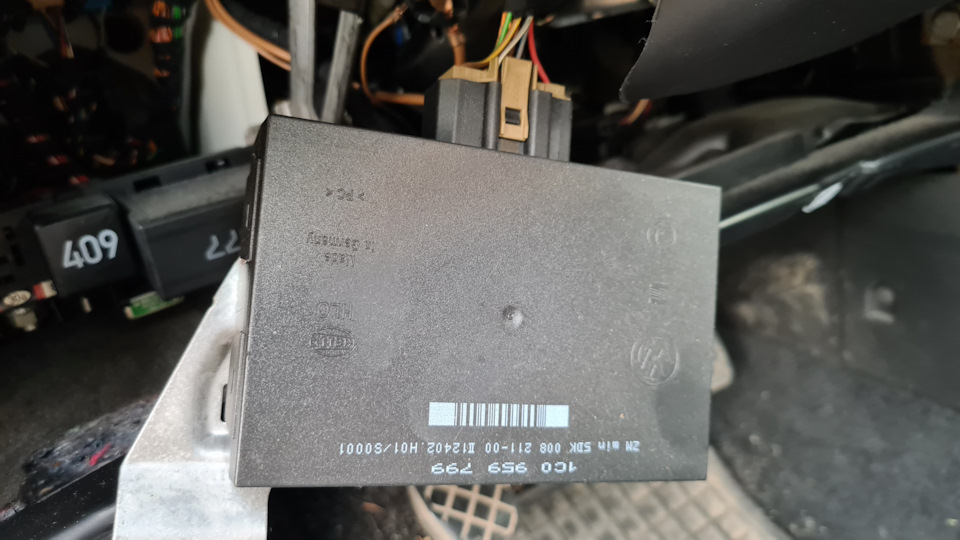

выкидной ключик и открытие/закрытие с пульта. Так как у меня Блок был 1c0959799, сразу решил нужно на замену 1c0959799B — так как тут есть радиомодуль.

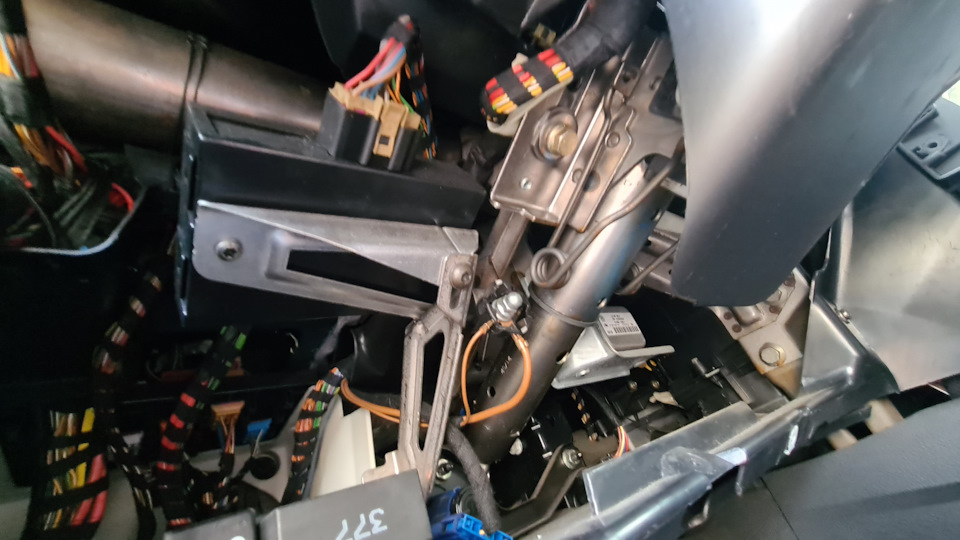

Где находиться, как добраться — в интернете куча инфы, даже на ютубе есть полные видосы.
Разобрал, снял свой, поставил этот и все завелось без проблем, даже доводчики стекл работали)))

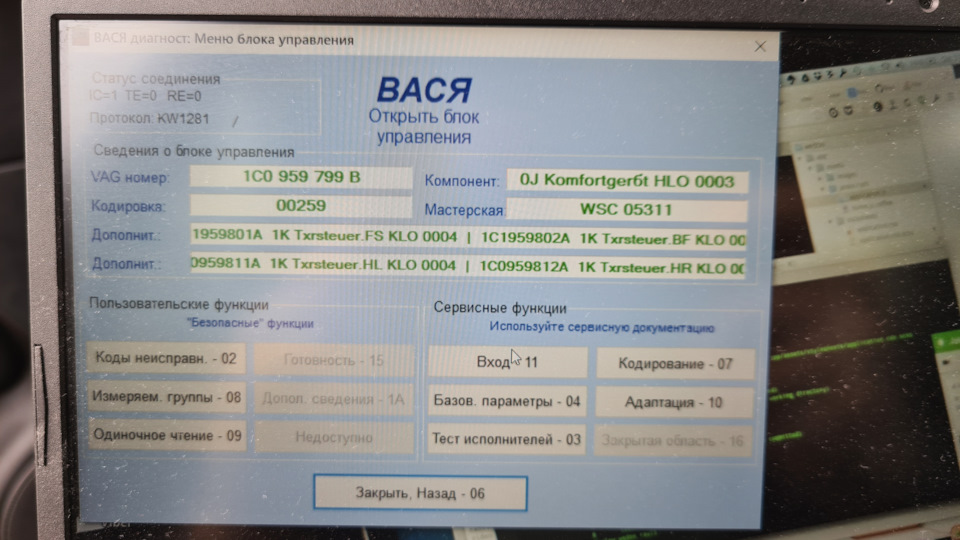

После поставки, сразу через Васю адаптировал ключик, получилось с раза 5, не знаю почему, но при тесте нажимал кнопки, машина не подавала вообще сигнала… думал, что ключик не той частоты…
Теперь все работает с пультика. Очень удобно.

Сам блок обошелся в 80zl — около 20$

Кому нужен простой блок, могу подогнать )))

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Приоровский контроллер управления электропакетом

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

• уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
• уровень влажности воздуха в салоне должен быть не более 90%;
• параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
• уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Фотогалерея «Схема соединений и обозначение элементов платы контроллера»

Volkswagen Golf 2002, engine Gasoline 1.4 liter., 75 h. p., Front drive, Manual — car audio

Comments 9

По какому алгоритму синхронизировали ключи ?
я потратил часа два, но так нечего и не вышло.
Какая частота ключа у вас ?

Сначала привязал иммо нового ключа, потом после привязки начал через Модуль блока комфорта прописал радиоключ (было значение 1, оставил его же, там же сохранишь сначала, потом кнопку — Тест — нажимаешь на ключе своем закрыть (держал секунд 5) и закрыть (так же держал около 5 сек) Потом просто достал ключ и ждал пару секнуд и последовательно нажимал открыть и закрыть машину, на второй круг начала закрывать и открывать

Я пробывал все варианты. Кроме варианта с вынутым ключом.
Ставим значение 1- тест — сохранить. Вынимаем ключ и жмем на кнопки
Верно ?

с самого начала, на кнопку сохранить нажимаешь.
— потом ставишь нужное значение ключей
— потом тест жмешь ( щелкаешь на открыть и держишь пару сек и закрыть пару сек — я так делал)
Опять же, у меня не выходило первых пару раз, на попытку 4-5 все пошло. Пробуй доставать ключ, и щелкать по кнопкам

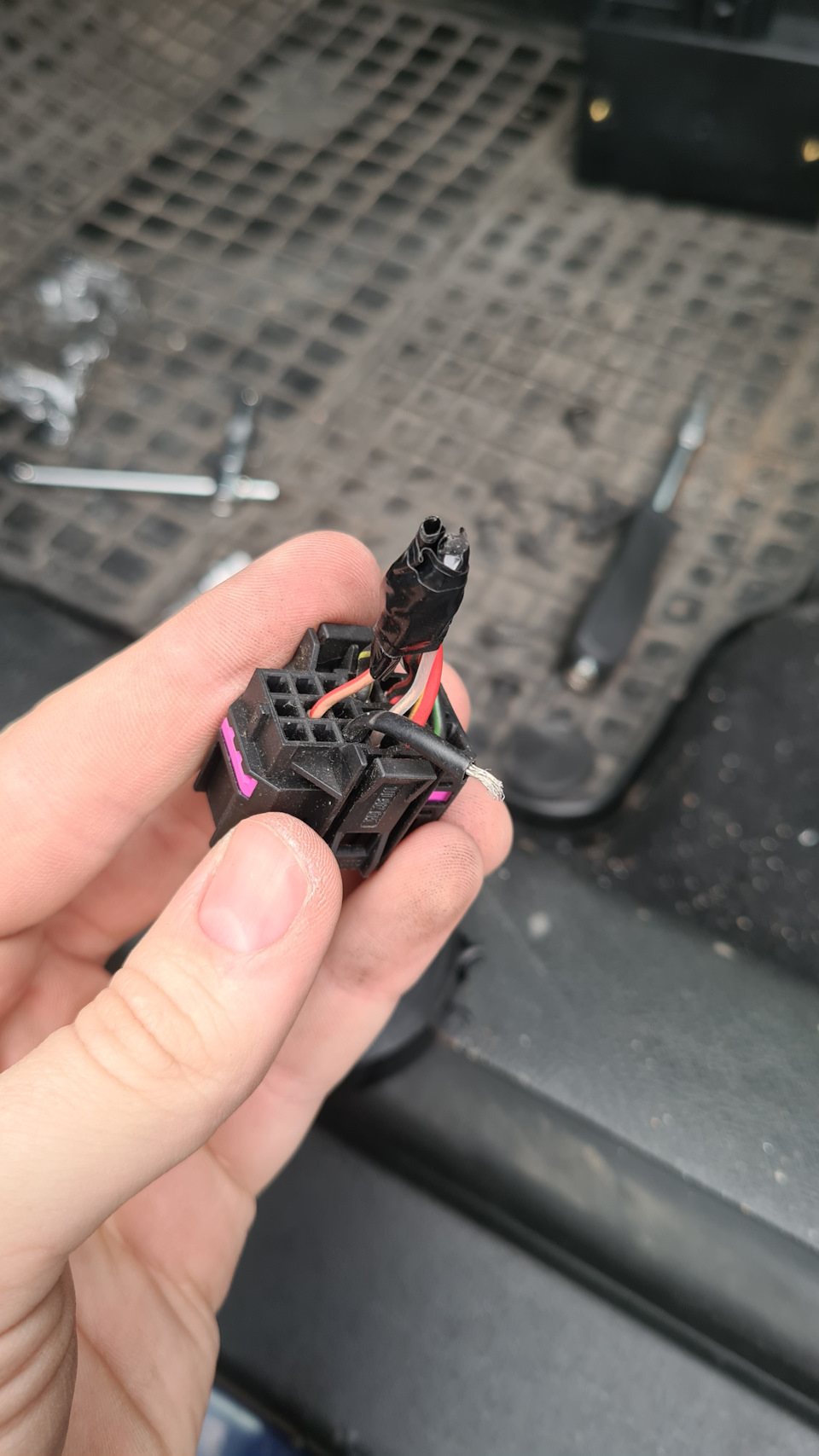

Ты оставил только один провод антенны из двух, второй с прозрачной изоляцией)

Возможные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе контроллера электропакета:

1. Отказ работы поворотников. В первую очередь нужно произвести диагностику исправности предохранителя, лампочек, а также подрулевого переключателя. Вполне возможно, что нарушен контакт в самом переключателе, проблема решается путем перепайки контактов или его замены. Если это не помогло и проблема действительно кроется в плате, то тут есть два варианта — либо ее перепайка в соответствии со схемой, либо замена. Обычно сначала производится пайка, а если она не помогла, то меняется сам контроллер.
2. Не работают стеклоподъемники. Перед тем, как лезть в схему, нужно удостовериться в том, что проблема кроется не в других элементах. Как и в предыдущем случае, сначала проверьте предохранитель, после чего произведите диагностику блока управления стеклоподъемниками, он встроен в обшивку водительской двери. Если не работает только один стеклоподъемник, то вероятнее всего, на блоке просто отошел контакт и его нужно заново подсоединить. Иногда проблема кроется в обрыве или переломе проводов, в этом случае цепь нужно восстановить.
   Если это не помогло, то производится перепайка контроллера DA7VN5016A или DA6VN5016A. Первый отвечает за работу стеклоподъемников и центрального замка на правых дверях, а второй — за те же элементы, только на левой двери. Оба элемента для наглядности отмечены на схеме. Аналогичным образом решается проблема и с центральным замком, если он не работает. Также обратите внимание на контроллер DA11L9848 — он отвечает за работоспособность реле управления подъемниками. Так что если не работает реле, а контакты его посадочного места целые, то возможно, проблема заключается в этом контроллере.
3. Одновременно перестали работать габаритные огни, передние и задние противотуманки, свет в салоне авто, освещение заднего хода, а также система обогрева заднего стекла. Если эти компоненты перестали работать одновременно, то сомнений нет, проблема кроется в блоке управления электропакетом. В данном случае производится перепайка контроллера DA1 MC33972EW, поскольку именно он отвечает за работу этих составляющих. Если перепайка не помогла, то меняется вся схема.
4. В том случае, если не работают задние противотуманные фонари, а также подсветка приборной панели, то вероятнее всего, виновником является контроллер DA9 VND5025AK. Этот компонент также можно попробовать перепаять, но если перепайка не дала результатов, то его нужно будет полностью менять.

Видео «Диагностика контроллера управления электропакетом»

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).

Проблемы блока комфорта и их устранение

Наиболее частой причиной неисправности освещения, открывания и закрывания стекол и дверей, замков и других элементов являются заржавевшие или подгоревшие (залипающие) контакты реле блока комфорта. Обычно они портятся из-за попадания влаги на провода и блок комфорта.

При оставлении на месте неисправного прибора или его удалении функции комфорта перестают осуществляться. Многие автовладельцы из-за высокой цены и сложности привязки новых блоков стремятся купить блок, бывший в употреблении, или пытаются отремонтировать старый.

Ремонт заключается в перепайке, так как блок комфорта — это схема, и если не работает, значит, что-то отвалилось, сгорело или покрылось коррозией. Перед началом ремонта, необходимо выяснить, какое сломано реле. В большинстве автомобилей блок комфорта расположен под сиденьем водителя.

Чтобы достать блок, надо:

• отключить аккумулятор;
• со стороны заднего сидения открутить шурупы, обычно они бывают спрятаны под заглушкой;
• со стороны водительского сидения открутить гайки с помощью ключа-трещотки;
• выжать плоскогубцами пластмассовую заглушку;
• выдвинуть сидение;
• открутить клеммы от сидения и убрать его;
• открутить гайки и заглушки и снять накладной порожек;
• загнуть ковролин на полу;
• если имеется сырость, высушить пол и провода с помощью термофена.

В некоторых моделях машин сиденье снимать не требуется. Можно просто отодвинуть сидение водителя до упора, снять кожух у ручки открывания капота и пластмассовую площадку под ногами (открутив гайку). Затем в проеме водительской двери снять пластмассовый порожек и загнуть коврик в сторону пассажира.

Под ним находится толстый жгут проводов, идущий к блоку комфорта (черной коробке). Провода обернуты тряпочной изолентой. В том месте, где нарушена спайка, изолента будет позеленевшей из-за окисления.

Чтобы выявить все повреждения, надо перебрать проводку, идущую к блоку комфорта. Для этого можно прибегнуть к помощи электрика. Он прозвонит проводку мультиметром, чтобы определить, какой контакт неисправен. Далее, касаясь контакта одним щупом, а другим разъема блока, надо поставить тестер на прозвонку.

Так можно определить к какому реле он подойдет. Это экономичный и легкий вариант. Можно воспользоваться трудоемким, но более надежным способом. Для этого надо вынуть блок из автомобиля, разобрать его и по очереди выпаять реле, проверяя, в каком месте находится плохой контакт. Затем проверить сопротивление на контактах реле во включенном и выключенном состоянии.

Если выявится даже совсем маленькое сопротивление, контакты подгорели, и поэтому на них падает напряжение. После того как будет выявлено неисправное реле, останется его только заменить и припаять. Если вы не умеете пользоваться паяльником, незнакомы с основными понятиями в электронике, лучше обратиться в мастерскую.

Иногда бывает достаточно почистить контакты реле мелкой наждачкой и очистить wd-40.

Статьи, Схемы, Справочники

Сообщение форума

Login to Your Account. Chiptuning, scr, dpf, egr off. Страница 90 из Первая Последняя К странице: Показано с 2, по 2, из Опции темы Версия для печати Подписаться на эту тему…. В этой теме пишите какая электросхема или документация вам необходима и вы не можете ее найти.

Электросхемы и документацию нужно выкладывать в соответствующем подразделе «Электросхемы, документации», здесь в ответе человеку указать ссылку на него. Если возникнет необходимость в обсуждении выложенного, обсуждать в соответствующей теме в разделах форума! Любые посты, не соответствующие тематике и правилам, будут удаляться. Перед выкладыванием электросхем или документации , пожалуйста, убедитесь в его отсутствии на форуме в этом или других разделах. Доброго времени суток. Моторник,Блок комфорта,Линии диагностики.

Re: Заказ! Спрашиваем электросхемы и документацию! Peugeot Boxer 2. Привет всем! Ищу общую схему пуск, зарядка, наружное освещение и т. SergF Просмотр профиля Сообщения форума. Помогите найти эл.

AAC г. Заранее благодарю. Помогите найти схему моторного блока kia magentis блок управления siemens g 2. Maxcit Просмотр профиля Сообщения форума.

Помогите,пожалуйста с тех. Буду благодарен за помощь. SLP Просмотр профиля Сообщения форума. Планируется установка D4 или D3Plus в стандартное место в салоне, надо понять, что про это сам Eberspacher говорит, есть там несколько специфических деталей и моментов. Ищу схему подключения системы управления двигателем Renault Master 2 2. ЭБУ — Magneti Marelli. Нужна схема штатного подоргевателя ardic ddw.

Авто вольво в70 г. Keniksberg Просмотр профиля Сообщения форума. День добрый! Спасибо заранее! Witali4 Просмотр профиля Сообщения форума. Здравствуйте, помогите найти схему блока защиты салона на Citroen evasion блок texton Jordan Просмотр профиля Сообщения форума.

День добрый, ищу распиновку ЭБУ на vw golf iv Siemens benzin simos 3. Добрый день Нужна распиновка Ford Scorpio 2. Добрый день! Помогите пожалуйста с електросхемой на грузовик МВ L г. Нужны схемы hyundai i30 г. Поделитесь пожалуйста у кого есть. Доброго здравия. Ищу распиновку блока управления двигателем на Toyota Hilux 2. Кто в теме, поделитесь пжста.. Сообщение от Baileys Кто сможет помочь со схемами Мазда СХ Aleks55 Просмотр профиля Сообщения форума.

Доброго времени суток! Нужен мануал на Nissan Patrol 94 г дизель. И электрические схемы. GeenGreen Просмотр профиля Сообщения форума. Нужна принципиальная схема блока управления блокировкой дифференциалов mercedes W Romio Просмотр профиля Сообщения форума. Нужна электросхема subaru outback headlights год , желательно европеец у европейца нет «дневных ходовых огней». Нужна распиновка разъема мотора стеклоподъемника задней левой двери или принципиальную схему всей двери WIS. Заранее спасибо. Billytop Просмотр профиля Сообщения форума.

Добрый день. Прошу помочь с поиском схемы на Chevrolet Taho 5. Vitaliyk Просмотр профиля Сообщения форума. Последняя К странице:.

www.chipsoft.com.ua

Просмотр полной версии : Кузов и салон. Куплю задний спойлер на багажник Ребят нужен шильдик в переднюю решетку и черный пластик пятой двери, предлагайте куплю golf 4 механика, 5-дверей Беларусь Всем Кууу гольфоводы ищу обшивку на гольф водительскую дверь 5-ти дверка 1 Продам стекла лобовые, хорошего качества, от р. Вопросы в ЛС, скажу сразу проблемы по кузову есть есть у кого молдинги правых дверей с хромом Продам гольф 3Д И кстати, сегодня само по себе Народ, нужен коврик багажника, так как продал сабик надо приводить багажник в Оригинальный багажник на 5ти дверку куплю крышку багажника гольф 4 универсал со стеклом. Еще такой вопрос что потребуется для подключения сиденья с подогревом родных Куплю. Передняя левая, гольф 4, Куплю гольф, обязательно- живой крепкий кузов, 5 дверей, мотор или 1.

Please turn JavaScript on and reload the page.

Может быть оно, а может не оно. На фото эбу и контактная группа которя находится на правом стакане,черный тонкий провод оборван и висит в воздухе,куда он идет? Если Лямбда не подключена то смесь будет хер знает какая, возьми конец тот что на картинке прозвони его с контактом номер 28 на схеме видно, вот и делов то. В принципе я продублировал совет. Он указывает не на терминал, а на жгут. Если б на месте колодки сейчас был бы ЭБУ тогда все верно, а тут он немного ошибся. Не поняв до конца с какой стороны обозначены жгут и терминал.

14.23. Схемы электрооборудования автомобиля VW Golf с сентября 1997 г.

Часто задаваемые вопросы, фото и видеоотчёты. Есть вопросик. У меня система впрыска Digifant, разъём на 45 ног. Нарыл распиновку разъема, на 27 ноге весит усилитель зажигания. Может кто встречался с такой системой?

Точки подключения автосигнализации на Volkswagen Golf 2001, без электростеклоподъемников

Замок зажигания:
+12 – красный
зажигание 1 – черный
зажигание 2 – черный/красный
стартер – красный/черный

Приборная панель:
генератор (+) – синий, синий разъём
ручник (-) – коричневый/желтый, через диод, серый разъём

Серый разъём блока сигнализации слева от рулевой колонки:
закрыть центральный замок (-) – желтый/синий
открыть центральный замок (-) – желтый /зелёный
дверь водителя (-) – коричневый/желтый, через диод
остальные двери (-) – коричневый/белый, через 2 диода
зажигание (+) – фиолетовый/черный

Концевики дверей находятся в замках. Провода от них в черных разъёмах дверей и кик-панелях: коричневый/желтый в водительской двери и коричневые/белый в остальных дверях. Замыкаются на массу.
