Замена и усиление опорного подшипника на Ауди 80 Б4/В4 Б3/В3 своими руками

На автомобилях Ауди 80 Б4 установлена передняя подвеска типа МакФерсон, позаимствованная у VolkswagenPassat. В подвеске все узлы стандартны, поэтому не отличаются от моделей б3/в3 до 1991 года.

Опорный подшипник Ауди 80 (Б4 (B4), Б3 (B3) расположен в верхней части переднего амортизатора авто, он обеспечивает вращение стойки на месте соединения кузова с амортизатором, а так же служит для восприятия осевых нагрузок.

Замена опорного подшипника Ауди 80 Б4 (B4), Б3 (B3) осуществляется своими руками в гараже, для этого ознакомьтесь с подробной инструкцией, фотоотчётом. Так же посмотрите полезные видео, изучите рекомендации по выбору запчастей и ремонту (самодельная модернизация и чем усилить опорные подшипники).

Опора передней стойки Ауди 80 меняется самостоятельно в гараже за 1,5-2 часа, без применения специального инструмента, прочитайте статью с фото и видео до конца, чтобы не допустить ошибок, грамотно выполнить замену и усилить подвеску.

Диагностика и признаки неисправности, причины

Определяют неисправность переднего ступичного подшипника Audi 80, по характеристикам шума при езде по дороге на разных скоростях и ускорениях, а также меняя нагрузку на подвеску колеса при вхождении в правый или левый поворот. Например, если при повороте налево уровень шума уменьшается, то неисправность с правой стороны. Этот процесс смотрите на видео:

Посторонний гул в салоне, что гудит:

Определение неисправностей подшипников ступичных:

vazoved
Я езжу на LADA VESTA CROSS
г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

vazoved
Я езжу на LADA VESTA CROSS
г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

Устройство и крепление ступичного узла

На схеме детали расположены на правой полуоси, но для переднего ступичного подшипника Audi 80 Б3, как и для моделей Ауди Б4, это не имеет значения: их можно поменять местами.

Детали обозначены номерами по позициям. Рассмотрим порядок разборки узлов и деталей. Принцип разборки заключается в демонтаже кулака вместе со ступицей 15 и шарикоподшипником 37, а для этого необходимо освободить цапфы:

• корпуса амортизаторной стойки 24;
• рычага подвески 1;
• суппорта тормоза (на схеме не указан).

Если вам предложат болт 4A0407643A размер М16х1,5х77 мм, то он подойдет на Audi 100, 100/Avant, А4, А6/Avant и другие, включая Volkswagen Golf 2003-2007, Passat/Variant, Jetta, Bora, некоторые модели Skoda Superb и Seat Leon/Leon 4, Toledo.

Замена опорных подшипников Ауди 80 (В3/Б3, В4/Б4, 1991 года)

Перед началом замены изучите устройство передних стоек автомобиля.

Для замены и снятия опорного подшипника передней стойки Ауди Б3 и других моделей, потребуется инструмент:

• Накидные ключи: 16, 21, 15, 17;
• Трещотка с головками: 17, 22;
• Съемник рулевых наконечников;
• Стяжки для пружин амортизаторов;
• Домкрат;
• Тиски, динамометрический ключ (по возможности).

Снятие стойки и опорного подшипника

1. Замена подшипника на Ауди 80 В4, В3, Б3, В4 начинается со снятия стойки, сначала ослабляем болты колеса.
2. Поднимаем автомобиль домкратом или подъёмником, снимаем колесо.
3. Теперь берём ключи на 16 и 17.
4. Откручиваем болт стабилизатора поперечной устойчивости, который крепит его к стойке.

1. Далее откручиваем два болта крепления передней стойки к поворотному кулаку.

1. Откручиваем кронштейн, который крепит тормозной шланг к стойке.
2. Находим рычаг с рулевым наконечником, откручиваем контргайку.

1. Устанавливаем съемник для подшипников, выпрессовываем контргайку из рычага с наконечником.

1. Снизу стойка отсоединена, теперь откручиваем гайку штока, которая крепит опору амортизатора передней стойки к стакану кузова. Используем шестигранник и накидной ключ.
2. Снимаем стойку, закрепляем её в тисках за нижнюю часть. Далее устанавливаем стяжки на пружину, сжимаем её до тех пор, пока гайка штока свободно не открутиться.

1. После откручивания контргайки с резьбы штока амортизатора, разбираем стойку.
2. Снимаем опорный элемент, чашку амортизатора, пружину и пылезащитный комплект: буфер (отбойник) и чехол (пыльник). Далее переходим к замене опорного подшипника.

Как поменять опорный подшипник на автомобиле Ауди 80. Следуйте инструкции

1. Проверьте амортизатор на герметичность, почистите от грязи. Далее надеваем новый пылезащитный комплект: чехол (гофру, пыльник), буфер хода сжатия (отбойник). Крепим чехол к штоку хомутами.

1. Теперь устанавливаем пружину, шайбу, затем нижнюю чашку опорного подшипника.

1. Сверху надеваем новый опорный подшипник передней стойки, потом накручиваем гайку.

1. Затягиваем гайку, снимаем стяжки с пружины. Замена закончена, стойка собрана, устанавливаем её на автомобиль в обратной последовательности. Подробнее сборка показана на видео:

Замена и сборка стойки Ауди 80:

Чем усилить опорные подшипники передней стойки Ауди 80. Модернизация верхних опор

Модернизация опорных подшипников на Ауди 80 Б3 – это самодельные двойные опоры. Для этого подойдут старые «опорники», или резиновая прокладка между кузовом и верхней чашкой, которая прижимается корончатой гайкой.

На первом фото показаны опорные подшипники на авто Ауди 80 Б4 модернизация которых предусмотрена конструкцией со старой деталью, на втором фото узел усилен резиновой толстой шайбой (толщина 12 мм). В обоих случаях используется две контргайки, одна снаружи, другая внутри, верхней под чашкой.

Ещё один способ усиления опоры, это установка прокладок из резины, под верхнюю чашку. Это уменьшит зазор между кузовом и «опорником», это снизит риск возникновения стуков, а так же увеличит срок службы изделия.

Так же встречаются примеры усиления, когда опорные подшипники от ВАЗ 2110 ставят на Ауди 80, при этом придется модернизировать всю верхнюю опору, так как у ВАЗ 2110, опора крепиться к кузову на три болта.

По теме статьи: «Ауди 80 замена опорного подшипника Б4/B4» – смотрите видео с выполнением ремонта:

Подшипник передней ступицы Audi 80 В3, Б3 – цена, выбор, артикулы

Для удобства выбора сведем каталожные данные в таблицу:

Подшипник передней ступицы

Примечание:
Ниже описана замена подшипника передней ступицы с правой стороны. Замена с левой стороны выполняется аналогичным образом.

Снятие

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

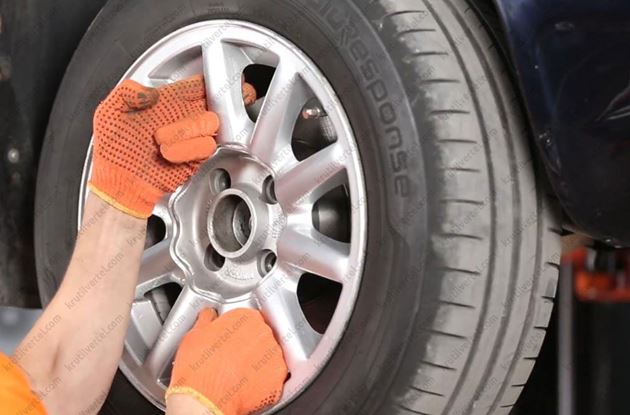

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 24 отворачиваем и затем извлекаем болт крепления ступицы. Удаляем болт в отходы, поскольку повторное его использование недопустимо.

Примечание:
— Чтобы зафиксировать ступицу от проворачивания нажимаем на педаль тормоза.
— Если нажатие на педали тормоза является недостаточно, то удерживайте ступицу монтировкой или монтажной лопаткой, заправленной между двумя вкрученными колесными болтами.

5. В зависимости от того, с какой стороны мы заменяем подшипник, поворачиваем колесо до упора вправо или влево. В нашем случае — влево.

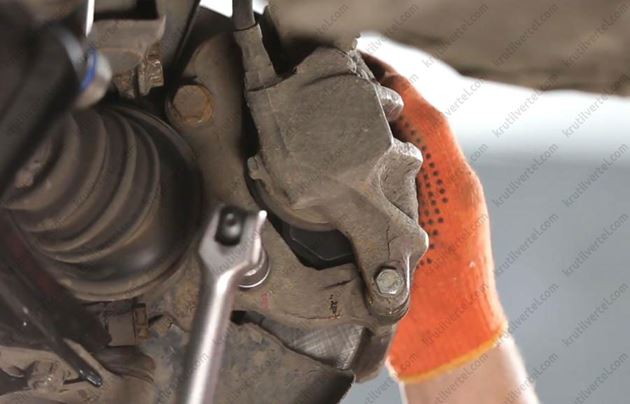

6. Ключом с головкой на 17 отворачиваем два болта крепления скобы-держателя тормозного суппорта.

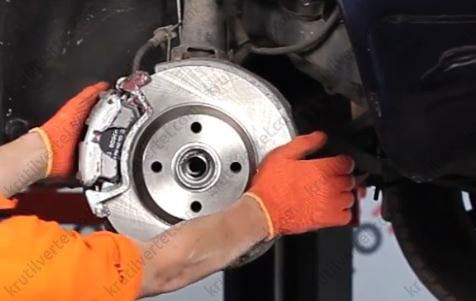

7. Далее слегка перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание:
При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

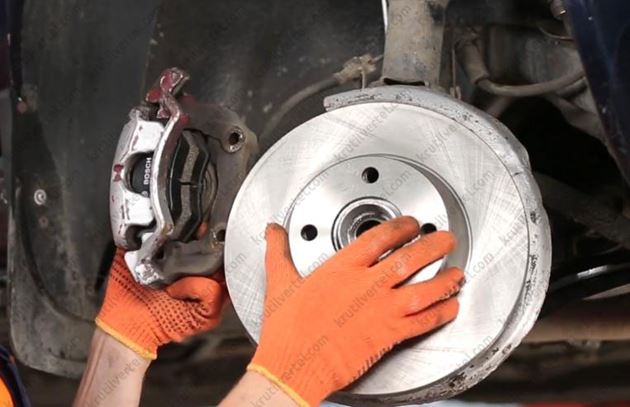

8. Снимаем скобу-держатель в сборе с тормозным суппортом и колодками с тормозного диска.

9. Подвешиваем скобу при помощи подходящей толстой проволоки за элемент подвески.

Как Поменять Подшипник Передней Ступицы Ауди 80

13,2. Замена подшипника ступицы

Замена подшипника ступицы

Двухрядные роликоподшипники уплотнены. Заводская настройка предварительной нагрузки и смазка подшипника. Подшипники рассчитаны на весь срок службы автомобиля и не требуют дополнительного обслуживания. Избегайте затягивания гаек приводного вала выше допустимого значения.

Для завершения процедуры вам понадобится подходящий пресс или машина, оснащенная большим зажимом. Также подготовьте соответствующую оправку (головки соответствующего размера). Внутренние опорные оболочки расположены в шарнире в шарнире и иногда удаляются вместе со ступицей. В таких случаях следует использовать специальные чистящие средства для их удаления.

1. Снимите ступицу в сборе (см. Рис. Снятие и установка передней подвески в сборе)
2. Прикрепите ступицу к паре деревянных блоков или закрепите ее в челюстях с помощью мягких челюстей. Поместите соответствующую раму на внутренний конец фланца ступицы, снимите фланец с подшипника. Если внешняя часть внутреннего кольца подшипника остается в ступице, используйте съемник для снятия (см. Предупреждение в начале этого раздела).

Замена Audi 80 Рулевого подшипника до 1987 года.

замена подшипники Мистер Иваново. T 89997302503. Видео без складных стоек Audi80 ,CV соединение под гайкой,подшипник FAG 713.

Подшипники колес Audi 80.

Ауди 80. подшипник муженек.гул.

3. Удалите стопорное кольцо подшипника от внешнего конца втулки сборки.

4. При необходимости вставьте внутреннее кольцо подшипника обратно в клетку и надежно поддерживайте внутреннюю часть узла ступицы. Используя соответствующую оправку, нажмите на подшипник ступицы (оправка должна опираться только на торец внутреннего кольца подшипника).
5. Тщательно протрите узел ступицы, фиксируя ссадины и выступающие края, которые могут помешать монтажу. Проверьте сборку на наличие трещин и других механических повреждений, при необходимости замените неисправные компоненты.

Подшипник стопорное кольцо должно быть заменено в обязательном порядке, независимо от его состояния.

6. Слегка смажьте наружную поверхность подшипника и ось фланца втулки.
7. Надежно закрепите узлы ступиц и вставьте в них подшипник. Проследите перпендикулярность подшипника. Оправка должна опираться только на внешнюю поверхность внешней клетки.
8. Посадка подшипник, зафиксируйте его новым стопорным кольцом, убедившись, что оно правильно входит в паз на узле ступицы.
9. Поднимите наружу ступицы в сборе и установите внутреннее кольцо подшипника со стороны фланца. муженек. Прижмите подшипник к подшипникам с оправкой, опираясь на конец внутренней камеры. Проверьте свободу вращения фланца ступицы, удалите излишки смазки.
10. Установите на место ступицу в сборе (см. Рис. Снятие и установка передней подвески в сборе)
