Замена заднего моста lada 2101 (ваз 2101)

Пошаговая замена редуктора заднего моста ВАЗ-2107

Сама по себе замена редуктора заднего моста ВАЗ-2107 – это процедура, которую проводят достаточно редко. Все дело в том, что данный узел считается одним из наиболее надежных и устойчивых к воздействию внешних факторов.

О том, как именно сделать все своими руками, мы расскажем ниже.

Как заменить мост на ваз 2107

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Автомобиль — один цельный механизм, состоящий из множества небольших узлов. У каждого из них есть своя задача, особенности работы и требования эксплуатации.

Так, редуктор заднего моста ВАЗ 2107 предназначен для передачи вращения от двигателя к ведущим колесам.

Задний мост ваз 2101 жигули

Задняя подвеска автомобиля ВАЗ 2101, 2102 зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания.

Часто встречаемые неисправности

В большинстве случаев разобрать редуктор требуется для замены сальника. Как и все прокладки из резины, он нередко начинает протекать, так как:

• утрачивает с течением времени эластичность;
• может иметь заводской брак;
• изначально неправильно был установлен.

О проблемах с сальником говорят, в частности, следующие признаки:

• у заднего моста периодически обнаруживаются пятна масла;
• у хвостовика редуктора образуется люфт (всегда радиальный).

Последний также свидетельствует и об износе одного подшипника либо сразу нескольких.

О том, что задний мост неисправен, также вам подскажет нетипичный шум, доносящийся со стороны багажника. Здесь важно выяснить, при какой скорости он возникает. Для этого:

• разгонитесь до 20 км;
• продолжайте плавно ускорятся до 90;
• зафиксируйте обороты мотора на момент появления шума;
• газ отпускайте, однако передачу не включайте;
• в процессе торможения силовой установкой следите за характером звуков.

Точно говорит о поломке редуктора следующий тест:

• разгоните ВАЗ-2107 до 100 км;
• выставьте «нейтраль»;
• отключите зажигание.

Если и при этом гудение будет слышно, то виноват именно редуктор.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Установка

1. Установка задней подвески ВАЗ 2101, 2102 проводится в последовательности, обратной снятию.

2. При этом устанавливайте на подвеске пружины того же класса, что и на передней подвеске. В исключительных случаях, когда на передней подвеске установлены пружины класса А (с желтой маркировкой), а для задней подвески пружин такого класса нет, допускается установка на задней подвеске пружин класса В (с зеленой маркировкой).

3. Чтобы исключить повреждение и чрезмерное затягивание упругих втулок шарниров штанг и амортизаторов:

нагрузите заднюю часть автомобиля так, чтобы расстояние от балки моста до лонжерона кузова, замеренное в 100 мм от кронштейна поперечной штанги, составляло 125 мм;
затяните динамометрическим ключом гайки на болтах крепления продольных и поперечных штанг, а также на пальцах крепления амортизаторов к балке моста и к кузову.

Проверка технического состояния

Перед проверкой все детали тщательно промойте.

Резиновые детали, втулки и защитные покрытия при мойке предохраняйте от действия растворителей.

Насколько часто нужно менять колодки

Необходимость замены этой детали на ВАЗ 2107 зависит от большого количества факторов, среди которых:

• регулярность технического обслуживания;
• общее состояние тормозных механизмов и системы в целом;
• стиль вождения;
• производитель и пр.

Этих критериев вполне достаточно. В дополнение к этому узнать о необходимости замены колодок можно по поведению тормозной системы. К примеру, если во время остановки наблюдаются посторонние звуки — скрежет, скрип и так далее. Для того чтобы притормозить, требуется значительное усилие? Самое время позаботиться о покупке новых колодок.

Если на машине установлена некачественные детали — износ будет достаточно быстрым. Колодки от Ferodo, Nippon, ATE — признанное качество и длительность службы.

Используя надежную продукцию, замена данной детали будет требоваться раз в 25 тысяч км.

Важно заметить, что производить монтаж правой или левой колодки по отдельности строго запрещено. Данные работы выполняются в паре на каждой оси.

Особенности утилизации машин

Прежде, чем сдать авто на лом, стоит ознакомиться с принципами данной процедуры. Средний вес транспортного средства равен 1000 кг. Если машина поддается утилизации целиком, в пункте приема отнимут 30% на засор. К последнему относят все неметаллические элементы, загрязнения и т.д.

Рассмотрим, сколько весит машина на металлолом на примере ВАЗ 2105. Масса последней составляет 955 кг. Таким образом, отнимая засор, получаем около 660 кг. Следует учесть и цену лома, которая отличается в зависимости от города. Как правило, в мегаполисах количество рублей, полученных за авто, будет значительно превышать сумму, заработанную в аналогичной организации небольшого населенного пункта.

Прежде чем считать прибыль от сданной в лом машины, необходимо учесть транспортные расходы. Если автомобиль представляет собой груду металла, нужно позаботиться об эвакуаторе. При наличии крутящихся колес и функциональном рулевом управлении, авто может быть транспортировано на буксире. Тогда, данная статья расходов не будет столь существенной. Следовательно, чтобы посчитать, сколько стоят Жигули при сдаче на лом, мало знать, сколько весит ВАЗ 2109 или 21099 на металлолом (915 кг). Необходимо учитывать особенности утилизации и требования, предъявляемые приемными пунктами. Нелишним будет ориентироваться в средней стоимости металлолома в регионе. Дополнительная осведомленность позволит избежать фактов мошенничества со стороны недобросовестных приемщиков.

Несмотря на то, что разборка машины является трудоемкой процедурой, многие владельцы все же решаются на этот шаг. Таким образом, можно отсортировать черные и цветные металлы, сдать их по отдельности, сняв хорошие детали. С экономической точки зрения процедура будет оправдана.

Рассмотрим, сколько весит ВАЗ 2106 на металлолом по отдельным значимым элементам конструкции:

• кузов – около 300 кг;
• мост – 52 кг;
• мотор – 140 кг.

Следует отметить, что демонтаж деталей машины требует много времени и определенных навыков. При неимении последних, рациональнее будет сдать ее в утилизацию целиком.

Процедура замены

Прежде чем приступить к демонтажу редуктора, слейте из него все масло. Помните – никогда не используйте старую смазку повторно.

Для того чтобы задний мост освободить, поставьте автомашину на нейтралку.

• приподнимают задок домкратом;
• шарнир кардана, осторожно придерживая монтировкой (чтобы он не провернулся в процессе), отсоединяют от ведущей шестеренки;
• откручивают 4 фиксирующие его гайки;
• взяв плоскую отвертку, производят отсоединение фланца;
• кардан подвешивают на веревке, закрепив на днище машины;
• скручивают гайку обеспечивающую фиксацию ведущей шестеренки;
• удаляют шайбу;
• сам фланец демонтируется;
• отключают тормоза и отвинчивают колеса.

Поскольку без снятия полуосей замену редуктора провести невозможно, демонтируйте и их.

После этого остается только снять сам редуктор. Его отсоединяют от балки, выкрутив 8 болтов.

Какая бы причина ни заставила вас разбирать задний мост, всегда попутно проверяйте состояние других подвижных элементов. Как уже ранее отмечалось, чаще всего приходят в негодность сальники.

Главные подшипники также из-за высоких нагрузок нередко изнашиваются. Обнаружив на этих элементах видимые дефекты, их обязательно меняют. Кстати, этот элемент предназначен обеспечивать правильное передаточное число силового агрегата. Тем, кто намеревается заняться тюнингом своей «семерки», полезно знать – установка превосходящей передачи непосредственно в редуктор позволяет понизить вышеупомянутый показатель и, следовательно, поднять скорость. Для 2107 наибольшее допустимое число составляет – 4,4.

Снятие и установка подвески ВАЗ 2101, 2102

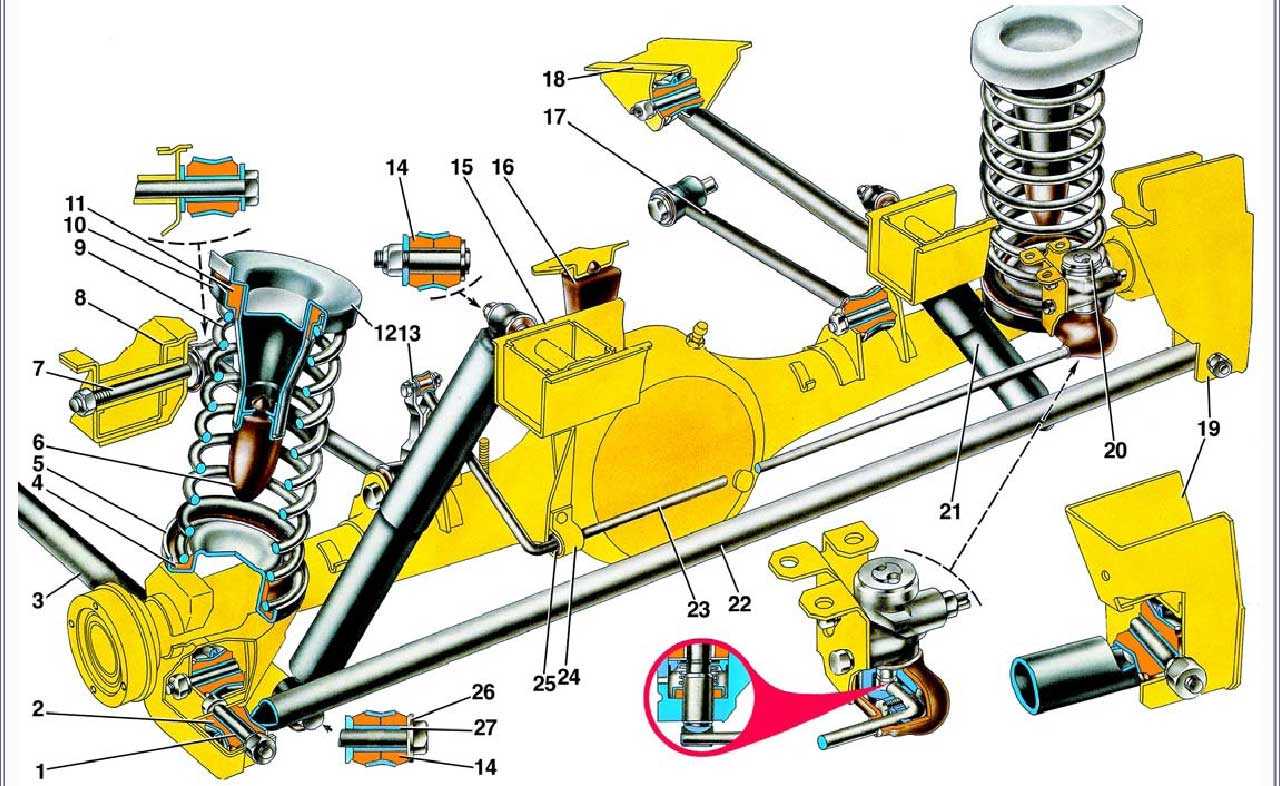

Детали задней подвески

1 – нижняя продольная штанга; 2 – резиновая втулка; 3 – кронштейн крепления нижней продольной штанги к кузову; 4 – распорная втулка; 5 – верхняя продольная штанга; 6 – дополнительный буфер хода сжатия; 7 – пружина; 8 – верхняя чашка пружины; 9 – буфер хода сжатия; 10 – верхняя изолирующая прокладка пружины; 11 – амортизатор; 12 – нижняя изолирующая прокладка пружины; 13 – поперечная штанга

Снятие

1. Поднимите заднюю часть автомобиля и установите на подставки. Снимите задние колеса.

2. Отсоедините карданный вал от фланца ведущей шестерни главной передачи.

3. Отсоедините шланг гидропривода тормозов от стальной трубки, установленной на мосту, и примите меры, предотвращающие утечку жидкости из системы тормозов.

4. Отсоедините от кузова кронштейн заднего троса стояночного тормоза, снимите оттяжную пружину переднего троса и, отвернув контргайку и регулировочную гайку, освободите ветвь заднего троса. Отсоедините от кронштейна на балке моста тягу привода регулятора давления задних тормозов. Отсоедините верхние концы амортизаторов.

5. Поставьте под балку заднего моста гидравлический домкрат. Отсоедините продольные и поперечную штанги от кронштейнов на кузове, опустите домкрат и снимите мост.

6. Приступите к разборке подвески:

снимите амортизаторы с кронштейнов на балке моста;
отсоедините продольные и поперечную штанги от кронштейнов на балке моста.

Функции и принцип действия

Редуктор заднего моста (РЗМ) является частью трансмиссии автомобиля. Этот агрегат изменяет направление и увеличивает значение крутящего момента, который передаётся от карданного вала полуосям ведущих колёс. Двигатель вращается с большой скоростью (от 500 до 5 тыс. оборотов в минуту), и задача всех элементов трансмиссии — преобразовать направление и угловую скорость вращательного движения мотора и обеспечить эффективную работу ведущих колёс.

Редуктор предназначен для усиления крутящего момента, передаваемого от карданного вала полуосям ведущих колёс

Технические характеристики редуктора

Редуктор ВАЗ 2103 подойдёт для любой «классической» модели ВАЗ, но работа двигателя после установки «неродного» редуктора может измениться. Это связано с особенностями конструкции такого редуктора.

Передаточное число

Для каждого из типов РЗМ, устанавливаемых на ВАЗ 2101–2107, характерно своё передаточное число. Чем меньше значение этого показателя, тем более «скоростным» является редуктор. Например, передаточное число «копеечного» РЗМ равно 4,3, на «двойку» устанавливают редуктор с передаточным числом 4,44, т. е. ВАЗ 2102 является более тихоходным автомобилем по сравнению с ВАЗ 2101. Редуктор ВАЗ 2103 имеет передаточное число 4,1, т. е. скоростные показатели этой модели выше, чем у «копейки» и «двойки». Самым быстрым из РЗМ «классики» является агрегат для ВАЗ 2106: его передаточное число равно 3,9.

Количество зубьев

Передаточное число РЗМ связано с количеством зубьев на шестернях главной пары. На «троечном» РЗМ ведущий вал имеет 10 зубьев, ведомый — 41. Передаточное число рассчитывается делением второго показателя на первый, т. е. 41/10=4,1.

Количество зубьев можно определить по маркировке редуктора. Например, в надписи «ВАЗ 2103 1041 4537»:

• ВАЗ 2103 — тип редуктора;
• 10 и 41 — число зубьев ведущего и ведомого валов соответственно;
• 4537 — номер комплекта шестерён главной передачи.

Последствия установки нештатного редуктора

Следует знать, что установка более «быстрого» РЗМ не означает, автоматического увеличения скорости автомобиля. Например, если на ВАЗ 2103 вместо «родного» редуктора с передаточным числом 4,1 использовать агрегат ВАЗ 2106 с передаточным числом 3,9, то автомобиль станет на 5% «скоростнее» и на те же 5% «слабее». Это означает что:

• эффективный крутящий момент уменьшится на 5%;
• для разгона до определённой скорости потребуется меньшее количество оборотов двигателя, т. е., чтобы разогнаться, например, до 120 км/ч, будет достаточно 3900 оборотов в минуту, вместо 4400. Проблема в том, что теперь двигателю может не хватить мощности, чтобы раскрутиться до 3900 об./мин.

Таким образом, если вы установили на ВАЗ 2103 нештатный РЗМ с другим передаточным числом, то для сохранения динамических показателей автомобиля потребуется пропорциональное изменение мощности двигателя.

Инструменты и материалы

• баллонный ключ;
• домкрат;
• набор ключей на 13, 14;
• головка на 17 для откручивания полуосей;
• ключ для откручивания сливной пробки на мосту;
• молоток;
• тара для слива масла;
• новый редуктор.

Как проверить амортизатор

Чтобы убедиться в его работоспособности, потребуется сделать следующее:

• ​его зажимают в вертикальном положении;
• поднимают до максимума;
• быстро опускают.

Данный порядок действий нужно повторить несколько раз.

Следующие признаки свидетельствуют о выходе из строя этой детали:

• ​наличие звуков во время вышеописанной процедуры;
• заедание;
• проваливание.

Такой амортизатор заменяют на новый. Однако перед этим лучше убедиться, не испорчен ли какой-нибудь отдельный его элемент. Если это так — то меняют только сломанное.

Порядок действия следующий:

• шток вытаскивают по максимуму;
• гайку откручивают;
• достают фиксирующие элементы и собственно шток;
• снимают цилиндр рабочий;
• производят осмотр каждой детали.

При обнаружении дефектов их заменяют. Сборка производится в обратной последовательности.

После того как устанавливается клапан сжатия, необходимо убедиться, что его диски двигаются мягко. Заедание недопустимо.

Под конец стоит сообщить — в среднем по России новая стойка обойдется приблизительно в 3 тысячи рублей. Как видно, цена довольно серьезная, и потому есть смысл более аккуратно относиться к автомобилю и регулярно ухаживать за ним.

Для полного ознакомления с процессом советуем просмотреть ниже предложенное видео:

Время работы:пн-сб (с 8-00 до 20-00)воскресенье до 18-00

СТО: Схема проездаДиректор: alyans-director@bk.ru

Источники

• http://ladaautos.ru/vaz-2109/samostoyatelnaya-zamena-zadnix-stoek-vaz-2109.html
• http://remontavto-tolyatti.ru/sto-zapchasti-avtomobiley/prodazha/468/remont-hodovoy-chasti-zamena-zadnih-amortizatorov-vaz.html

Стандартные линейные/геометрические размеры кузова Ваз 2106

Размеры передних/задних дверных проемов по диагонали, мм	1273/983 (плюс/минус 2 мм)
Расстояние между стойками (от центров звеньев верхних петель до против. стоек проемов по центру фиксаторов замков дверей) передние/задние, мм	889/819 (плюс/минус 2 мм)
Расстояние между центральными стойками без обивки (измеряется на 270 мм от низа проема), мм	1397 (плюс/минус 2 мм)
Размеры проемов окон (ветровое/заднее), мм	1375/1322 (плюс/минус 4 мм)
Диагональные размеры для проема капота, мм	1594 (плюс/минус 3 мм)
Диагональные размеры для крышки багажника, мм	1446 (плюс/минус 4 мм)

Типичные поломки редуктора и их причины

Задний редуктор ВАЗ 2107 является надёжным устройством, которое весьма устойчиво к механическому износу. Тем не менее со временем детали постепенно изнашиваются даже в редукторе. И тогда водитель начинает слышать характерный хруст или вой, раздающийся в районе заднего моста или в районе одного из задних колёс. Вот почему это происходит:

• одно из колёс заклинило, так как одна из задних полуосей деформировалась. Такое происходит крайне редко, обычно после сильнейшего удара по одному из колёс. В этом случае полуось деформируется настолько, что колесо не может нормально вращаться. Если деформация незначительна, то колесо будет вращаться, однако при вращении будет слышен характерный вой, раздающийся из-за повреждённого колеса. Устранить такую поломку самостоятельно не представляется возможным. Для выпрямления полуоси водителю придётся обращаться к специалистам;
• хруст в редукторе при движении автомобиля. Это более распространённая проблема, с которой рано или поздно столкнётся каждый водитель старой «семёрки». Хрустеть редуктор начинает после того, как в главной передаче износится несколько зубцов и шлицы на полуосях. При очень сильном износе зубцы могут сломаться. Происходит это как из-за усталости металла, так и из-за плохой смазки редуктора (это наиболее вероятная причина, так как смазка в редукторе «семёрки» часто уходит через сапун и через фланец хвостовика, которые никогда не отличались герметичностью). В любом случае ремонту такая поломка не подлежит, и шестерни со сломанными зубьями придётся менять;

износ подшипника на полуоси. Это ещё одна причина возникновения характерного скрежета за колесом. Если разрушился подшипник, то ехать на таком автомобиле нельзя, поскольку колесо может просто отпасть во время движения. Единственный вариант решения — вызов эвакуатора и последующая замена изношенного подшипника. Сделать это можно как своими силами, так и в сервисном центре.

Послесловие

При отсутствии должного опыта не пытайтесь производить ремонт автомашины самостоятельно. Обратитесь с проблемой в автосервис или на крайний случай призовите на помощь товарища, имеющего запас необходимых знаний и умений.

Лучше разобраться в вопросе замены редуктора вам поможет это видео:

ВАЗ | Карданная передача и задний мост

Карданная передача и задний мост

Конструкция и технические характеристики

Карданная передача состоит из двух трубчатых валов с закрепленной на основании кузова промежуточной опорой, установленной на шарикоподшипнике. На переднем и заднем конце каждого вала имеются эластичные муфты с центрирующими втулками. Валы соединены между собой крестовиной шарнира.

Задний мост подрессоренный, с гипоидной главной передачей. Ведущая шестерня главной передачи вращается в роликовых конических подшипниках. Задний мост прикреплен к задней части основания кузова. Привод задних колес осуществляется шарнирными валами. Ведущая шестерня заднего моста установлена на двух конических роликовых подшипниках. Дифференциал выполнен на двух планетарных шестернях, установленных на одном валу.

Устройство редуктора

Основными конструктивными элементами «шестёрочного» РЗМ являются:

• главная пара;
• межколёсный дифференциал.

Устройство редуктора ВАЗ 2106: 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — сателлит; 4 — шестерня полуоси; 5 — ось сателлитов; 6 — коробка дифференциала; 7 — болты крепления крышки подшипника коробки дифференциала; 8 — крышка подшипника коробки дифференциала; 9 — пластина стопорная; 10 — регулировочная гайка подшипника; 11 — картер редуктора

Главная пара

Конструктивно главная пара редуктора выполнена из двух шестерён — ведущей (коничка) и ведомой (планетарка) с гипоидным (спиральным) зацеплением зубьев. Применение гипоидной передачи обеспечивает следующие преимущества:

• бесшумность работы;
• увеличенный ресурс;
• увеличение клиренса.

Однако в такой конструкции есть и свои нюансы. Шестерни главной передачи идут только по парам и подгоняются на специальном оборудовании. Во время этого процесса осуществляется контроль всех параметров шестерён. На главной паре наносится маркировка, состоящая из серийного номера, модели и передаточного числа, а также даты изготовления и подписи мастера. Затем выполняется формирование комплекта главной передачи. Только после этого запчасти поступают в продажу. Если же случилась поломка одной из шестерён, то замене подлежит полностью главная пара.

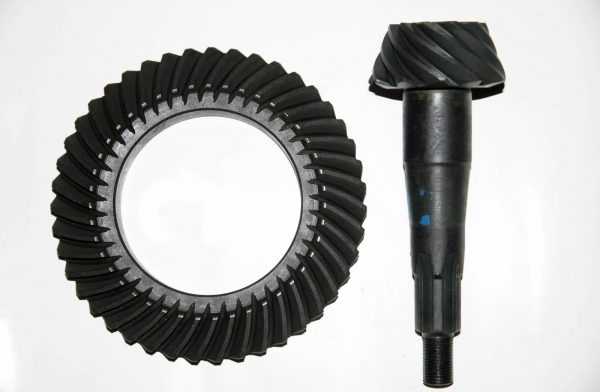

Главная пара состоит из двух шестерён — ведомой и ведущей

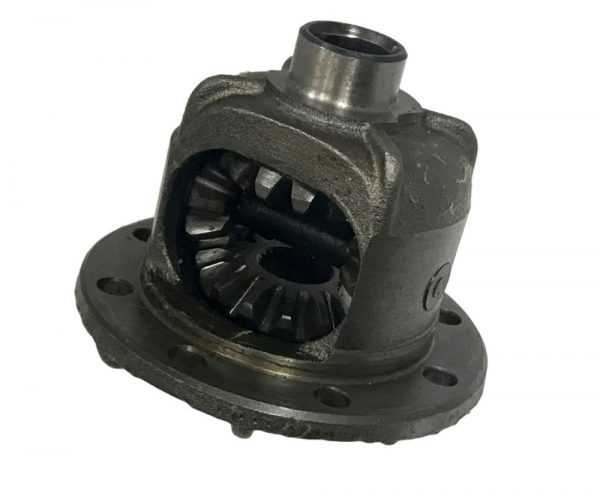

Дифференциал

Посредством дифференциала крутящий момент распределяется между ведущими колёсами задней оси, обеспечивая их вращение без пробуксовки. При повороте автомобиля внешнее колесо получает больший крутящий момент, а внутреннее — меньший. При отсутствии дифференциала описанное распределение крутящего момента было бы невозможно. Деталь состоит из корпуса, сателлитов и полуосевых шестерён. Конструктивно узел установлен на ведомой шестерне главной пары. Сателлиты соединяют полуосевые шестерни с корпусом дифференциала.

Наличие дифференциала в редукторе исключает пробуксовку задних колёс при разных крутящих моментах на них

Другие детали

В РЗМ есть и другие элементы, которые являются неотъемлемой частью конструкции:

• корпус — исключает повреждение дифференциала;
• фланец — деталь зафиксирована на конической шестерне главной пары и предназначена для соединения кардана с этой шестернёй;
• манжетное уплотнение — отвечает за герметичность узла, препятствуя просачиванию смазки наружу;
• подшипники — обеспечивают вращение конической шестерни и дифференциала.

Проверка исправности сальника хвостовика

Первым признаком того, что необходима замена сальника хвостовика на автомобиле ВАЗ 2107, является наличие следов смазывающего вещества, пыли и грязи на внешней части заднего моста. Определить наличие потеков на заднем мосту не составит особого труда. Для этого требуется забраться под автомобиль и осмотреть мост.

При значительном износе сальника под автомобилем можно обнаружить лужу масла. Если своевременно не прибегнуть к разрешению проблемы, то масло может вытечь из моста, что приведет к его быстрой поломке. Несмотря на то, что манжет является мелкой деталью в автомобиле, но его исправность играет очень важную роль.

Читайте также: Замена карданного вала на ВАЗ 2107

«Тихо, идёт операция!» или Замена сальника редуктора заднего моста на ВАЗ 2107

Последовательность работ при замене сальника редуктора следующая:

1. Измеряем и записываем момент сопротивления вращению фланца (полуоси должны быть сняты!).
2. Отворачиваем гайку фланца.
3. Снимаем фланец с шлицев вала.
4. Разжимными пассатижами вынимаем сальник. При отсутствии пассатижей можно поддеть его отвёрткой. Старайтесь не повредить поверхность гнезда.
5. Осматриваем фланец. Если его поверхность имеет выраженную канавку в том месте, где терлась рабочая кромка сальника, то перед установкой нового сальника в гнездо вкладываем шайбу толщиной 1 мм. Если фланец имеет повреждения на рабочей поверхности, заменяем его на новый.
6. Смазываем литолом наружную поверхность сальника и через оправку подходящего диаметра аккуратно забиваем его в гнездо картера. При отсутствии оправки запрессовываем сальник, равномерно постукивая по торцу вдоль окружности наружного диаметра. Следите за тем, чтобы не было перекосов — рабочая кромка должна стоять строго перпендикулярно оси вала.
7. Осматриваем заходную фаску на фланце. Она не должна иметь дефектов, которые способны повредить рабочую кромку. Устанавливаем фланец, избегая резких движений и ударов, чтобы не сбить пружину с сальника. Перед установкой можно смазать фаску фланца трансмиссионным маслом, чтобы облегчить процесс.
8. Заворачиваем гайку, периодически проверяя момент сопротивления вращению фланца. Помните, что в конце затяжки сопротивление в подшипниках возрастает гораздо интенсивнее, чем в начале. Момент сопротивления вращению должен быть на 1–2 кгс.см больше того, который мы записали перед отворачиванием гайки. В любом случае, если момент превысил 9 кгс.см, а подшипники в мосту оставались старые, снова снимаем фланец, вынимаем внутреннее кольцо подшипника и меняем распорную втулку. Если подшипники новые (новые — значит, не проехали ни одного километра, потому что уже через сто километров пробега их можно считать старыми, для целей регулировки), то нормальный момент сопротивления вращению после затяжки гайки для них должен находиться в пределах 16–20 кгс.см. Замена заднего подшипника влияет на регулировку шестерён, поэтому для выполнения этой процедуры ознакомьтесь с соответствующей инструкцией.

Для предотвращения самоотворачивания гайка фланца имеет специальную пластмассовую вставку, которая, сминаясь об резьбу, создает дополнительное сопротивление как при завинчивании, так и при отвинчивании. Как правило, такие гайки выдерживают до десяти отвинчиваний без потери стопорящих свойств. Если возникли сомнения, возьмите новую гайку.

Устанавливаем обратно полуоси, тормозные барабаны, прикручиваем карданный вал, заливаем масло. Совершаем пробную поездку и если все в порядке, радуемся жизни, до тех пор, пока под мостом вдруг снова не обнаружим предательское пятно…

Видео: Как проводить работы на ВАЗ 2107

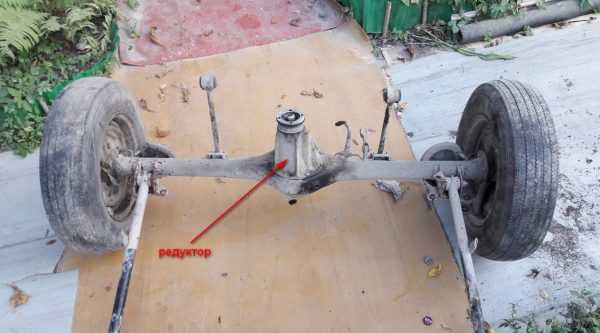

Где находится редуктор?

На «семерках», как и на всех представителях семейства заднеприводных, редуктор расположен сзади, под днищем машины. Он соединяет кардан с мостом ВАЗ 2107, и заставляет колеса машины вращаться. Вращение происходит благодаря зацепленным в редуктор полуосям, которые из-за технических особенностей устройства заднего моста ВАЗ 2107, придется снимать впоследствии. При условии поднятия автомобиля, либо при осмотре из ямы гаража, редуктор просто невозможно не заметить.

Признаки и неисправности редуктора заднего моста классики

Замена редуктора своими руками – процесс трудоемкий, который включает в себя не только приобретение нового узла (достаточно дорого), но и временные затраты. Поэтому прежде чем начинать, необходимо убедиться в неисправности именно редуктора. Определить признаки можно так:

• постепенно разгоняя автомобиль, внимательно послушать и запомнить, в какой момент появляется шум;
• во время движения начать торможение двигателем (убрать ногу с педали газа на скорости), в это время прислушаться к редуктору и отметить момент появления шума;
• разогнать «семерку» до сотни, переключить на нейтралку и заглушить мотор – послушать, как ведет себя редуктор в движении накатом.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

• при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
• при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Самоблокирующийся дифференциал

Самый распространенный способ повышения проходимости автомобиля — это поставить самоблокирующийся дифференциал. Главное достоинство этого устройства в том, что с его помощью исключается блокировка колес “навсегда”. Это важно, так как предотвращение включения блокировки, когда в этом нет необходимости, способствует защите полуосей от критических нагрузок.

Различают следующие виды блокировок дифференциала:

1. Дисковая — реализуется за счет использования фрикционных муфт. Эти муфты вступают в работу сразу, как только колеса начинают вращаться с неравномерной скоростью. Недостаток этого механизма в том, что он требует применения не дешевого трансмиссионного масла, а также требует довольно частого выполнения регулировочных работ по настройке узла. Это далеко не самый лучший механизм для автомобиля ВАЗ 2107.
2. Вискомуфтовая блокировка — работа такого устройства основывается на применении липких дисков, погруженных в специальную жидкость. Она затвердевает при нагревании, обеспечивая сцепление шестерней — то есть дифференциал блокируется. Нагревается жидкость в момент изменения угловой скорости колес на оси(когда скорость вращения колес становится разной). Недостаток этого механизма в том, что они требуют полной герметичности узла, и работают эффективно только при недлительном буксовании.
3. Винтовая блокировка или червячная — это лучший вариант автоматической блокировки для ВАЗ 2107. Реализуется механизм на применении червячных винтов, которые вращаются при езде авто по прямой, а при смене угловой скорости колес, они смещаются в пазы, посредством чего и происходит стопорение дифференциала. Как только авто выбирается из грязевого плена, то блокированный механизм возобновляет свою нормальную работу за счет перемещения червячных винтов на свои места.
4. Планетарная — принцип работы похож на червячную схему, только вместо шестерней, применяются шарики. За счет шариков происходит блокирование колес, а в работу они вступают при изменении тягового усилия между двигателей и осью. По сравнению с самоблокирующимся червячным редуктором, планетарный обходится примерно в 2 раза дешевле.

Кроме автоматической блокировки дифференциала, есть также принудительная, которая подключается при необходимости.

Причины выхода из строя стойки задней

Их существует достаточно много, но чаще всего встречаются такие:

• ​истирание задним колесом локера защищающего саму стойку;
• излом рассматриваемого элемента в районе нижних сайлентблоков.

Последнее часто происходит, когда затяжка фиксирующего болта производилась без нагрузки.

• сайлентблок имеет разного рода повреждения — трещины или другие дефекты;
• резиновый уплотнитель и пыльник утратили упругость;
• деформировался сжимающий буфер;
• имеются трещины непосредственно на пружинах.

Подобные проблемы требуют немедленной замены стойки или отдельных ее элементов — в противном случае есть риск излома ее и возникновения еще больших повреждений, ликвидировать которые гораздо труднее.

Как показывает практика, многие автолюбители, для того чтобы обойтись без стяжки пружин, срезают с них по нескольку витков. Этим, в числе прочего, достигается и понижение клиренса. Делать так не стоит ни в коем случае.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

AUTOFIZIK.RU / авторемонт

Сборка заднего моста и регулировка главной передачи

Собираем главную передачу в последовательности, обратной разборке, смазав подшипники и шестерни трансмиссионным маслом. Установив в картер редуктора ведущую шестерню,…

…динамометрическим ключом затягиваем гайку фланца моментом 16–20 кгс.м, при этом шестерню нужно поворачивать для правильной установки роликов в подшипниках.

Устанавливаем на штатив индикатор с ценой деления не более 0,01 мм, упирая его ножку в торец фланца…

…и перемещая за фланец вал, замеряем осевой люфт ведущей шестерни.

Для устранения люфта вынимаем распорное кольцо, установленное на валу шестерни (см. Разборка заднего моста) и микрометром измеряем его толщину. Подбираем и устанавливаем новое распорное кольцо. Оно должно быть тоньше снятого на величину люфта и дополнительно тоньше на 0,05 мм – если подшипники ведущей шестерни новые или на 0,01 мм – если подшипники оставлены прежние. При отсутствии осевого люфта ведущей шестерни специальным динамометрическим ключом с ценой деления до 0,5 кгс.м проверяем момент сопротивления вращению вала. При правильной регулировке момент сопротивления должен быть 15–20 кгс.см для новых подшипников или 7–10 кгс.см – если подшипники оставлены прежние. С достаточной точностью момент сопротивления можно замерить бытовым безменом,…

…зацепив его крючок за отверстие фланца.

При этом требуемые значения будут меньше – 3,8–5 кгс и 1,8–2,5 кгс соответственно. Если момент сопротивления больше – меняем распорное кольцо на другое, толще на 0,01–0,02 мм, если меньше – соответственно подбираем кольцо меньшей толщины. Болты крепления частей коробки дифференциала и болты крепления ведомой шестерни, а также их резьбовые отверстия перед сборкой обезжириваем и покрываем анаэробным герметиком. Особое внимание обращаем на чистоту торцевых посадочных поверхностей шестерен и коробки сателлитов, малейшие загрязнения или забоины недопустимы.
