Peugeot 206 – компактный автомобиль B класса, выпускавшийся в разнообразных кузовах и модификациях, стал бестселлером у городских жителей. Это обусловлено сочетанием оригинального стиля с хорошими техническими характеристиками.

Peugeot 206 – французская штучка

Автор: Валерий Моторин Раздел: PEUGEOT

Пежо 206 – одна из самых популярных моделей марки Peugeot. В 2010 году Peugeot 206 с двенадцатилетней историей стал самым продаваемым автомобилем Пежо всех времен. Представитель супермини выпускался с сентября 1998 по 2010 год. Автомобиль предлагался в кузове 3-х или 5-ти дверный хэтчбек. В 2001 году появились универсал и купе-кабриолет.

В марте 2003 года 206-серия подверглась рестайлингу: изменения коснулись интерьера, передней оптики и задних фонарей, решетки радиатора, бампера стали полностью окрашиваться в цвет кузова. Седан был разработан Иранским Khodro и в 2005 году запущен в производство. На Российский рынок седан попал в 2006 году. Сборка Peugeot осуществлялась во всех уголках мира: Франция, Великобритания, Мадрид, Бразилия, Аргентина, Китай, Индонезия, Иран, Малайзия, Чили и Уругвай.

Peugeot 206, хэтчбек (1998 – 2003 гг.)

Электрическая схема управления двигателем пежо 206

Peugeot 206 производился в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с различными модификациями кузова: седан, хетчбек, универсал SW, купе CC. Автомобиль оснащался бензиновыми и дизельными двигателями, но в Россию официально поставлялись только бензиновые версии. Мы предлагаем к ознакомлению описание блоков предохранителей и реле пежо 206 со схемами и местами где они находятся.

В зависимости от комплектации и года выпуска возможно несколько вариантов исполнения блоков и размещения реле.

PEUGEOT 206 СЛАБЫЕ МЕСТА АВТОМОБИЛЯ (БОЛЯЧКИ)

В этой записи я постараюсь рассказать о проблемных местах Peugeot 206 (о болячках) и о не совсем как мне кажется удачных технических решениях этой модели.

На самом деле машина довольно не прихотливая, если на ней просто ездить, не душить ее 5тью пассажирами и четырьмя мешками картошки в багажнике, банками с закаткой в ногах (причем у всех 5ти человек). Менять своевременно масла и жидкости, лить хорошее топливо, и делать качественные ремонты, прослужит она вам достаточно долго. Это не пустые слова, а свидетельство того, что эти машинки до сих пор встречаются на дорогах, и выглядят для своих лет весьма бодро. А ведь некоторым уже в конце этого года исполнится 18лет))) так сказать: уже можно)))

Не стоит забывать что ломаются абсолютно все автомобили, как и вся механика что существует вокруг нас) ни что не вечно! Не стоит это расценивать как недостаток, нужно просто воспринимать это как должное, что то ломается чаще, что то реже, увы но такова суть механизмов. Поэтому будь вы владельцем пЯжо, мЯжо, и допиздЖо, все равно рано или поздно вас ждет эвакуатор)))

Ну что, позитивно настроились?

Тогда я начинаю)

Вот такой вот вышел обзор проблемных мест, и инженерных решений.

Всем кто прочел СПАСИБО, лайки приветствуются!

Отдельно для критиков: Прежде чем критиковать, напишите что то подобное, возможно и я прокритикую 😉

Следите за своими авто! На связи 😉

“Пежо-206”: технические характеристики одного из самых комфортных французских автомобилей

Одним из наиболее покупаемых и популярных французских автомобилей является “Пежо-206”. Технические характеристики этой машины нельзя назвать особо мощными и впечатляющими. Однако кое-какие преимущества и положительные особенности у модели имеются. И им стоит уделить внимание.

История модели

Модель Peugeot 206 пришла на смену автомобилям 205 серии. Компактный хэтчбек привлекал стильным внешним видом и дизайном, доступной ценой, надежностью основных узлов и агрегатов. С 1998 по 2010 год сменилось несколько генераций авто данной модели.

Поколение 1998 года выпуска

Первое поколение Пежо 206 состояло из трех- и пятидверных модификаций. На автомобили устанавливались моторы объемом от 1,1 до 2,0 литров мощностью от 60 до 137 лошадиных сил. В комплектацию транспортных средств входила механическая или автоматическая трансмиссия.

Peugeot 205 5-дверный XR Presance 1.4 8v 75 л.с.

Поколение 2000 года выпуска

В 2000 году автоконцерн начал выпускать компактные авто в кузове купе-кабриолет с жесткой крышей, оснащенной электроприводом складывания. На технику устанавливались силовые агрегаты на 1,6 и 2 литра с автоматической или механической трансмиссиями.

Peugeot 206 CC (Coupe-Cabriolet) 2.0 16v 137 л.с. (EW10J4)

Поколение 2002 года выпуска

С 2002 года в серию запущены универсалы Пежо 206 SW. Особенностью данного поколения является появление авто с дизельным двигателем. Мощность моторов Peugeot составляла от 60 до 109 л.с.

Peugeot 206 SW в комплектации XS

Поколение 2003 года выпуска

После рестайлинга 2003 года на рынок вышли обновленные Пежо 206 в кузовах универсал, седан, хэтчбек, купе-кабриолет. Мощность и объем моторов остались примерно на том же уровне, как и характеристики трансмиссии.

Дизель 1.6 HDi 110 л.с. (DV6TED4) под капотом Peugeot 206

Поколение 2006 года выпуска

Финальной модификацией семейства Peugeot 206 стала модель с кузовом седан. Выпускался он в Иране. Переднеприводные авто с силовыми агрегатами 1,4 и 1,6 литра выпускались до 2010 года. Бензиновые моторы работали в связке с АКПП или МКПП.

Peugeot 206 Sedan

Трансмиссия

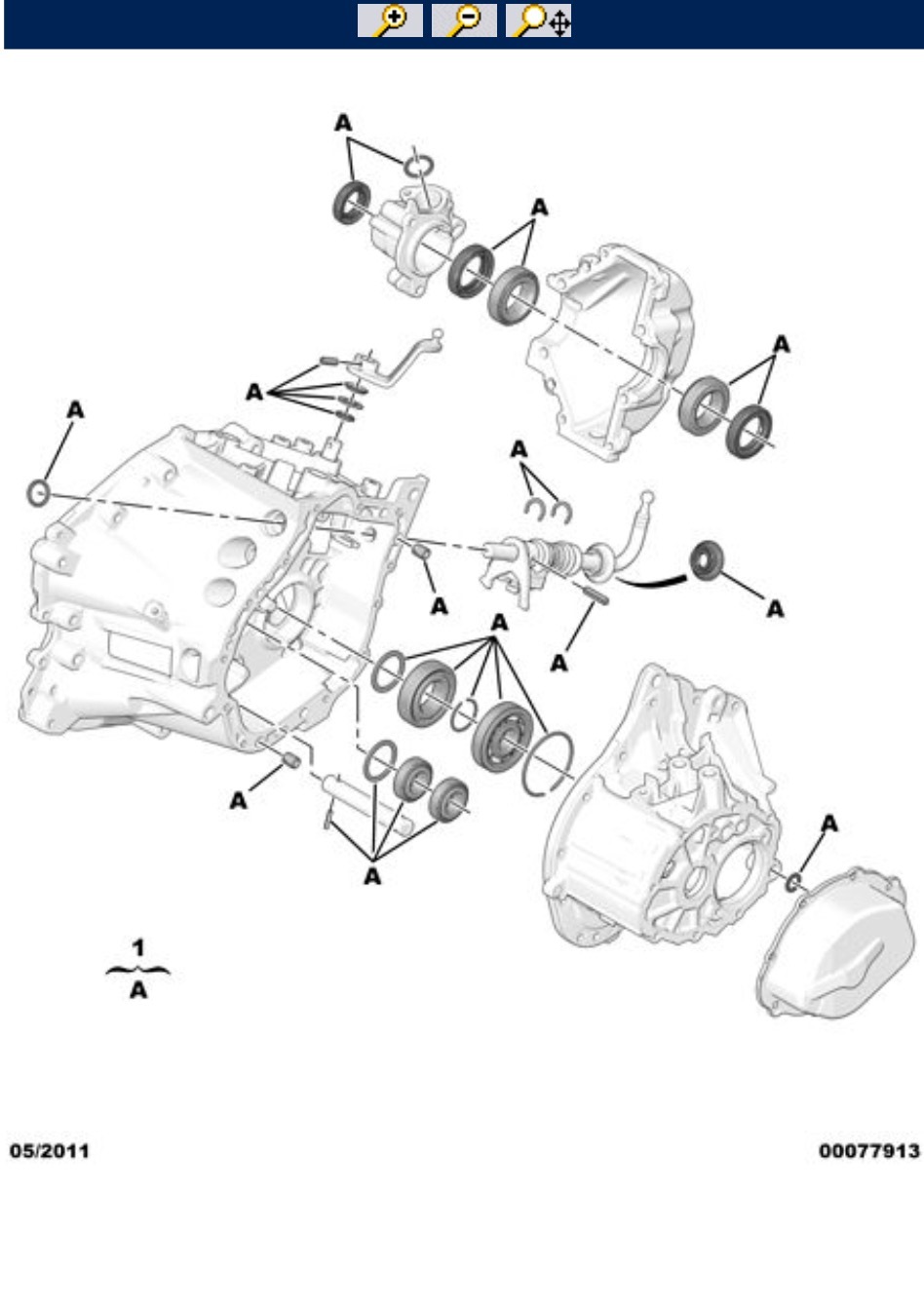

Основная коробка передач – 5-ступенчатая «механика» BVM5. Диск сцепления служит не менее 150-200 тыс. км, но, как правило, владельцы вынуждены его менять при пробеге более 80-120 тыс. км. Причина – преждевременный выход из строя выжимного подшипника и обламывание лепестков корзины. Стоимость оригинального комплекта сцепления около 10-12 тыс. рублей, аналога – около 4-5 тыс. рублей, а работ по замене – еще около 4-6 тыс. рублей. Течь сальников приводов и кулисы – распространенная проблема, возникающая после 100-150 тыс. км. В это же время может начать заедать или проваливаться педаль сцепления – износ тросика сцепления.

Peugeot 206, хэтчбек (2003 – 2005 гг.)

4-скоростной «автомат» AL-4 мог устанавливаться в пару бензиновым двигателям объемом 1,4 л и 1,6 л. Коробка в целом надежная и легко доживает до 250-300 тыс. км. Лишь “издевательство” может сократить ее ресурс до 150-200 тыс. км – подгорают фрикционы. В таком случае за восстановление АКПП придется отдать около 30-50 тыс. рублей.

Ахиллесова пята «автомата» – электромагнитные клапана, которые отказывают после 80-120 тыс. км, из-за чего появляются подергивания при переключениях, затягивается момент переключений, загораются сигнализаторы «снежинка» и «S», коробка «уходит» в аварийный режим, и выскакивают ошибки по давлению. Стоимость двух новых электромагнитных клапанов около 6-8 тыс. рублей, а полные затраты по замене составят около 10-15 тыс. рублей.

Внутренние и наружные ШРУС нередко требуют замены после 100-150 тыс. км. ШРУСы идут только в сборе с приводами: 15-20 тыс. рублей – оригинальный, 8-10 тыс. рублей – аналог. Но можно подобрать и аналог ШРУС отдельно за 2-3 тыс. рублей.

Расположение блока предохранителей

Блок предохранителей на приборной панели

Он расположен под приборной панелью (со стороны водителя) за панелью.

Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.

Автомобили с левосторонним управлением

Автомобили с правосторонним управлением

Моторного отсека

Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.

Технические характеристики

Тип	Объем	Мощность	Крутящий момент	Разгон	Максимальная скорость	Количество цилиндров
Бензин	1.4 л	75 л.с.	111 H*m	13,2 сек.	170 км/ч	4
Бензин	1.6 л	110 л.с.	147 H*m	10,6 сек.	196 км/ч	4

Подробнее

Достаточно много вариантов двигателей предлагалось Peugeot. Первые автомобили оснащались бензиновым двигателем на 1,1, 1,4 и 1,6 литра, выдающих 60, 75, 89 л.с. Кроме того, предлагался вариант с дизельным двигателем 1,9D с мощностью 70 л.с.

В 2000 году бензиновый мотор на 1,6 литра был заменен на агрегат с аналогичным объемом, но уже 16 клапанами с мощностью в 109 л.с.

В 2001 году на смену дизельному 1,9D пришли моторы объемом 1,4 и 2 литра с 68 и 90 л.с. соответственно.

В 2003 году линейка двигателей обновилась. В Европе появился двухлитровый мотор с 135 «лошадками», придающий автомобилю спортивности. Также на рынке появилась 16-клапаная версия двигателя на 1,4 литра мощностью 88 л.с.

Годом позже появился еще один дизельный мотор 1,6 HDi со 109 л.с.

В разные страны поставлялись модели с разными двигателями. Так, в Россию компания не продавала дизельные модификации.

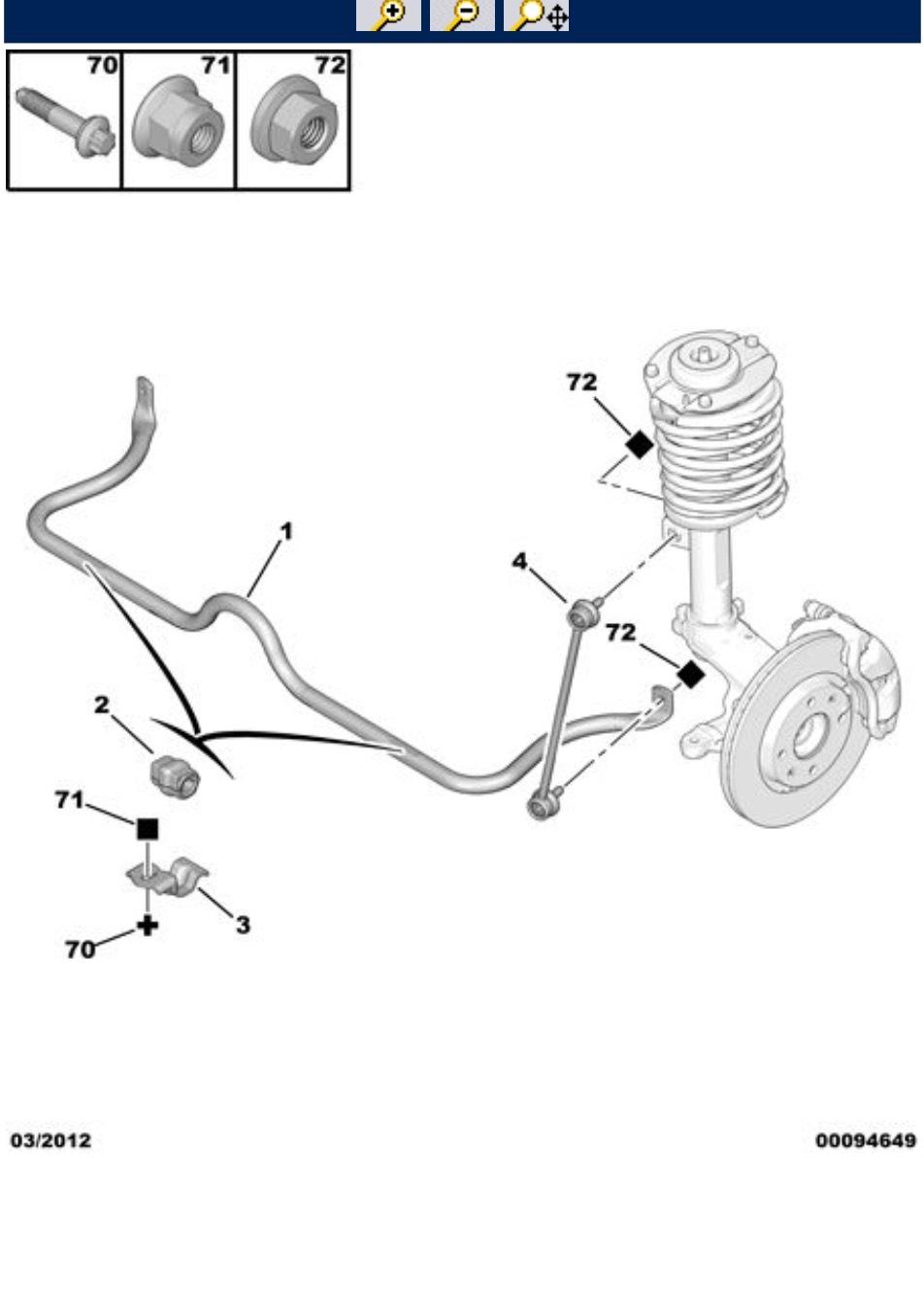

В модели инженеры из Peugeot сделали традиционную для этого класса автомобилей подвеску. Спереди используются стойки McPherson, а сзади подвеска торсионного типа.

В целом подвеска достаточно надежная и неприхотливая. Обслуживать ее недорого и достаточно просто. Автомобиль хорошо переносит сложные дорожные условия городов России.

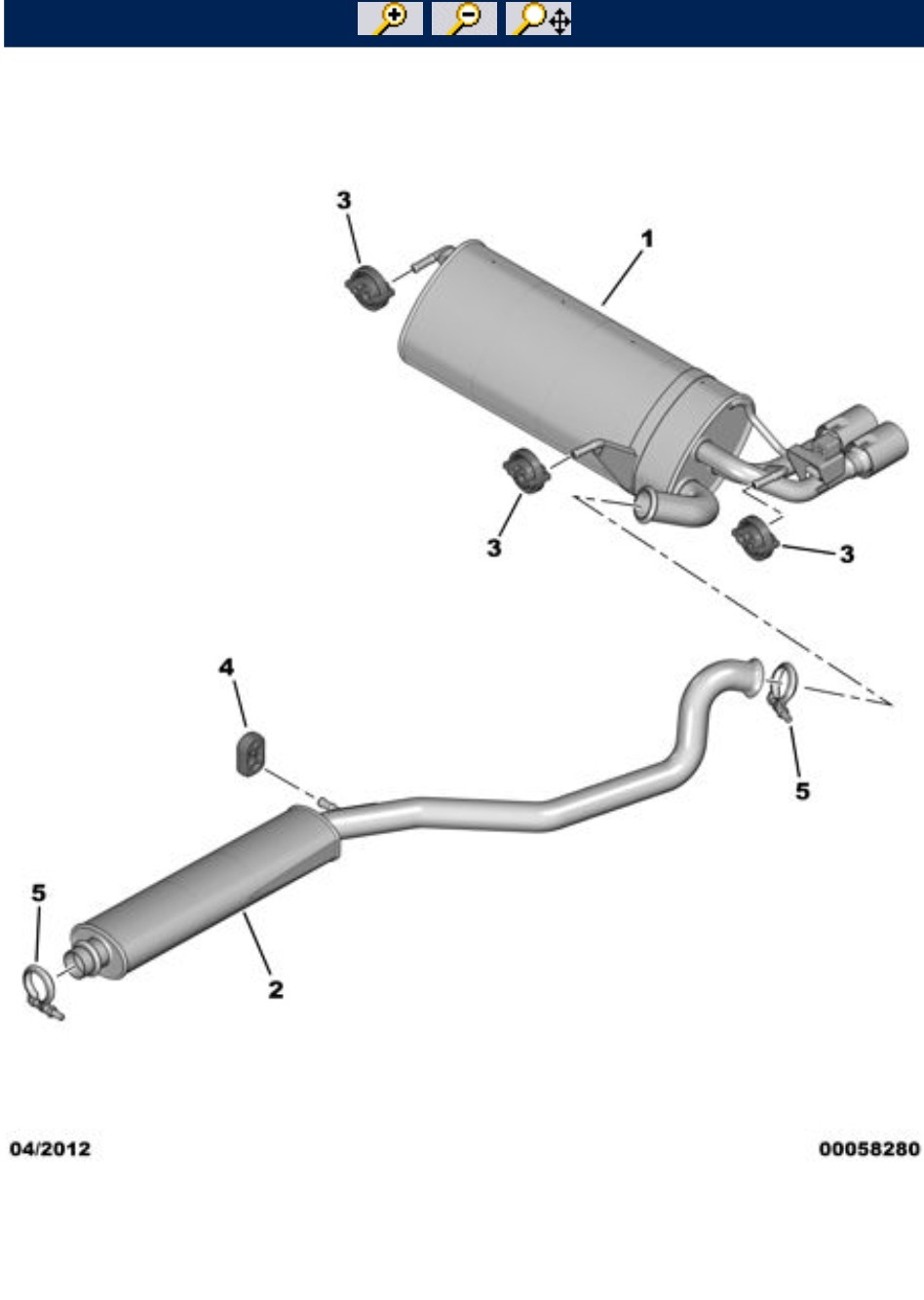

Руководство Пежо 206 ремонт и техобслуживание, эксплуатация

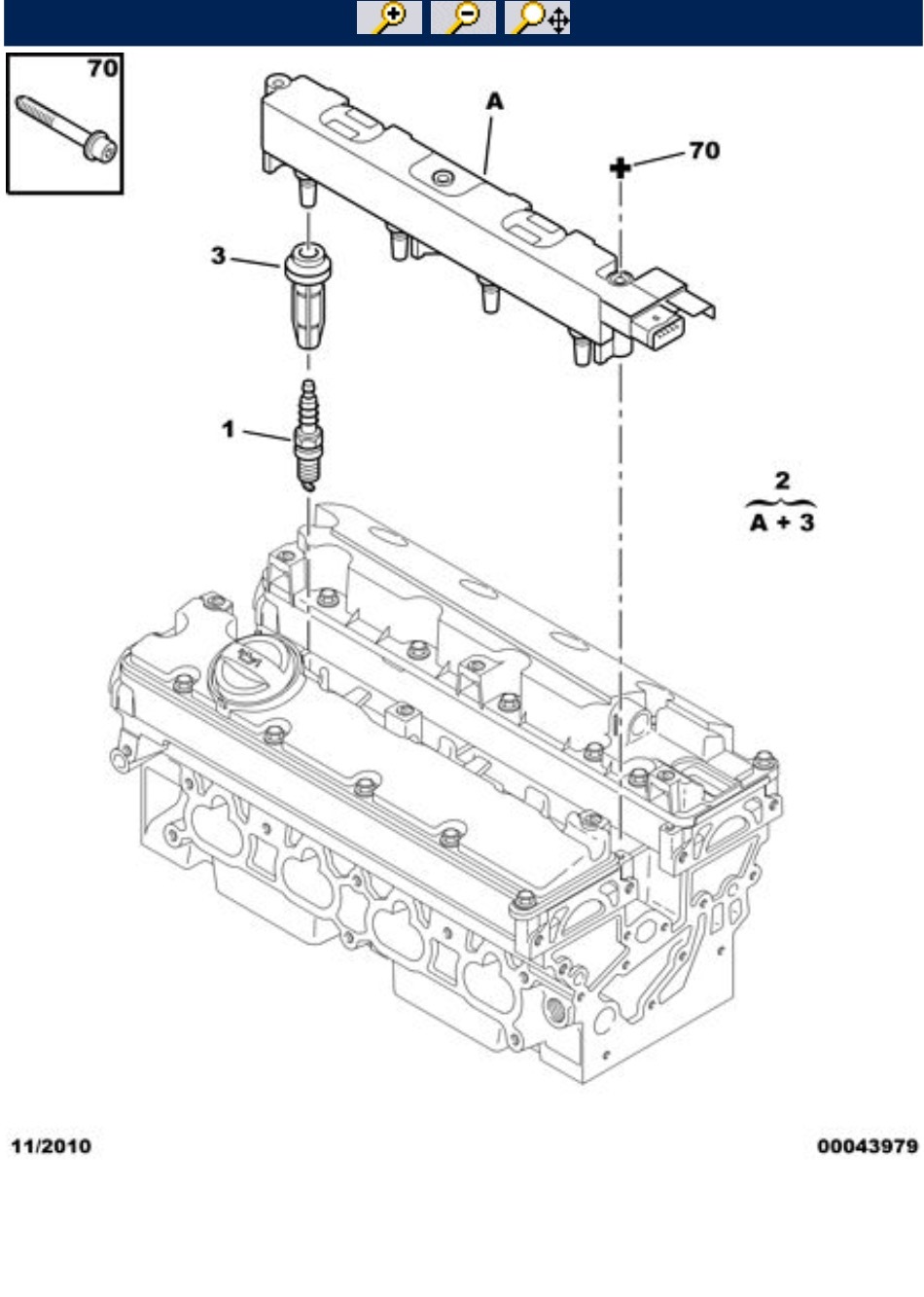

Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.

В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.

Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).

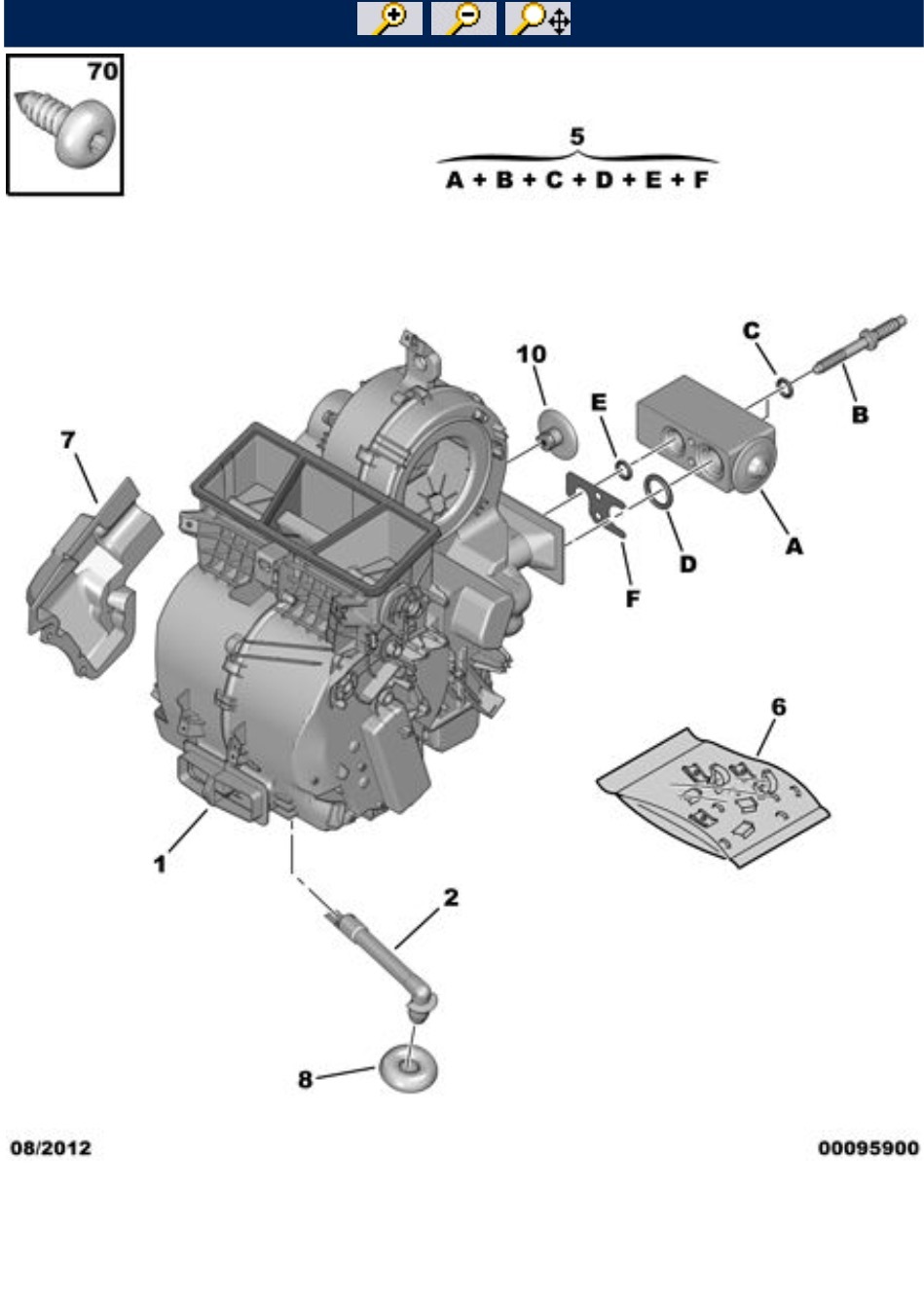

Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.

Ходовая

Задняя подвеска торсионного типа, как правило, требует вмешательства после 60-90 тыс. км: задние колеса становятся домиком, появляются люфт колес и стуки в подвеске. Причина – износ игольчатых подшипников и «пальцев» задней балки. Кроме того, сзади нередко начинает стучать стабилизатор, расположенный внутри балки, из-за износа втулок. Новая оригинальная балка стоит около 50 тыс. рублей, аналог – около 20-25 тыс. рублей. Поправить здоровье балки можно в сервисе за 15-20 тыс. рублей, из них около 7-8 тыс. рублей – за полный комплект подшипников, пальцев и пыльников.

Передние амортизаторы нередко сдаются после 100 000 км, задние – после 150 000 км. Стоимость оригинального амортизатора около 3-4 тыс. рублей, аналога – около 1-2 тыс. рублей.

После 100-150 тыс. км изнашиваются сайлент-блоки рычагов задней подвески седана – реактивные тяги. Стоимость нового рычага в сборе – около 5 тыс. рублей, сайлент-блоков – около 500-600 рублей.

В этот же период порой сдаются шаровые опоры в передней подвеске. Замена предусмотрена только в сборе с рычагом – за 3 тыс. рублей, но отдельные сервисы справляются с заменой одной только шаровой за 1-1,5 тыс. рублей.

Передние ступичные подшипники служат более 80-100 тыс. км: 2-3 тыс. рублей – оригинальный и 1-2 тыс. рублей – аналог. Ресурс задних ступичных подшипников более 100-150 тыс. км: около 1 000 рублей.

Peugeot 206, хэтчбек (2003 – 2005 гг.)

После 100-150 тыс. км зачастую владельцы Peugeot 206 сталкиваются с появлением стуков в рулевой рейке или ее подтеканием. За ремонт рейки придется отдать около 6-8 тыс. рублей. Вслед за тем, после 150-200 тыс. км, порой сдается насос ГУР: появляется шум и течь. Новый насос обойдется в 4-6 тыс. рублей.

Типичные проблемы и неисправности

Трех- и пятидверные автомобили Пежо 206 являются неприхотливыми транспортными средствами на все случаи жизни. При своевременном техобслуживании ремонт требуется не часто, стоит недорого. К стандартным поломкам автомобиля относится выход из строя вентилятора охлаждения и стабилизаторов поперечной устойчивости.

Рычаги передней подвески также имеют небольшой ресурс, особенно при эксплуатации на плохих дорогах. Задняя торсионная балка, а именно игольчатые подшипники выходят из строя, если вовремя не проводить техобслуживания. В остальном техника является достаточно надежной и недорогой в обслуживании.

Общие сведения

Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина

Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.

Практичность

“Пежо-206”, цена которого на сегодняшний день составляет порядка 200-250 тысяч рублей (в хорошем состоянии), является машиной, предназначенной скорее для семьи. Модель получилась довольно практичной. Впечатляет объем багажного отделения. А если сложить переднее сиденье, то легко удастся и перевезти какой-нибудь крупногабаритный груз длиной до 2,2 метра. А ещё разработчики решили разместить под откидной подушкой достаточно вместительный ящик.

Вообще надо отметить, что дизайнеры постарались создать максимально большое количество мест для хранения разных небольших вещей. Именно поэтому в салоне так много разных кармашков, углублений и ящиков.

Заключение

Peugeot 206 в целом неплохой автомобиль, хотя и не без недостатков. Слабые места 206-го – прокладка ГБЦ 1,4-литрового мотора, задняя торсионная балка, электромагнитные клапана в АКПП, выжимной подшипник в МКПП и контакты электрических разъемов на автомобилях постарше.

Какой антифриз залить в «Пежо»: цвет, марки, производители

Вопросы, рассмотренные в материале:

Цвет охлаждающей жидкости не всегда имеет значение, но тогда какой антифриз залить в «Пежо»? Вопрос действительно важный, ведь для каждой марки авто нужно подобрать именно свой вариант, чтобы не испортить работу двигателя.

Также при покупке следует учитывать, что даже оригинальная охлаждающая жидкость может запросто оказаться подделкой, будучи с абсолютно любым оттенком. О том, какой вид антифриза подобрать и что при этом учесть, мы расскажем далее.

“Пежо-206”: технические характеристики и управляемость

Под капотом у этой машины установлены бензиновые силовые агрегаты серии TU. Они отлично зарекомендовали себя тогда, когда их устанавливали на другие модели, выпускаемые этой французской компанией. Потенциальным покупателям доступны версии, под капотом которых установлены 1,1-, 1,4- и 1,6-литровые моторы (60, 75 и 90 л. с. соответственно). Конечно, любой двигатель “Пежо-206” – это не показатель высоких скоростей и моментального разгона. Но зато у него неплохие ходовые показатели. Плавность хода отлично гармонирует с великолепной устойчивостью.

К слову, компания выпускает ещё и заряженную версию, которая известна как S16. Её комплектуют более мощным мотором. Его объем составляет два литра, а вырабатываемая мощность – 135 лошадиных сил. Комплектуются автомобили как “механикой”, так и “автоматом”. Кстати, АКПП оснащена ещё и адаптивным алгоритмом переключений.

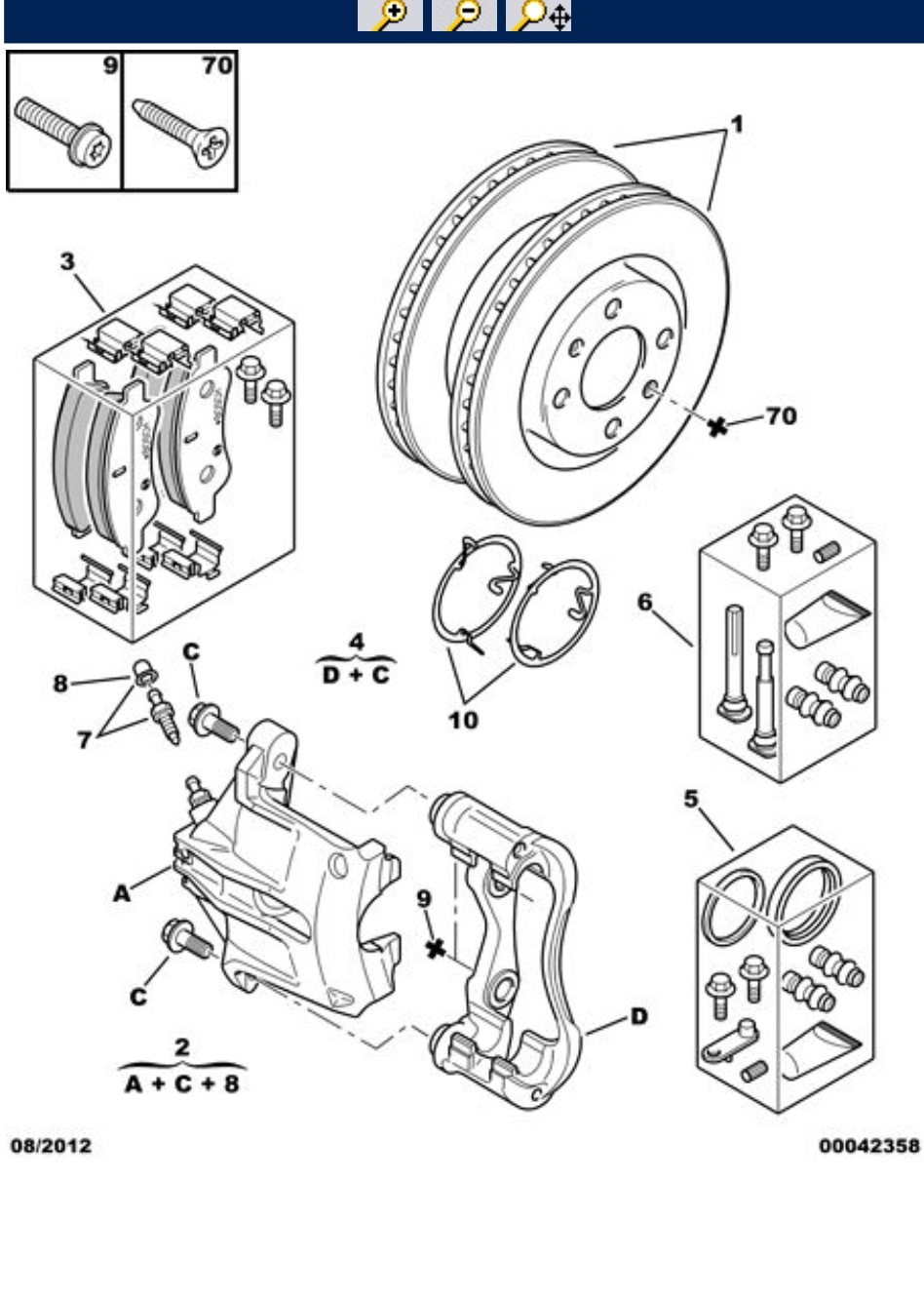

Передняя подвеска у машины известная – McPherson. А задняя – торсионная и независимая. Передние тормоза сделали дисковые, задние – барабанные. На заряженных моделях установлены другие – вентилируемые.

Еще одним весомым преимуществом автомобиля является один из наиболее кратких тормозных путей среди машин, относящихся к этому классу. Дело в том, что LCS таким образом контролирует и корректирует давление в задних тормозах, что они не блокируются раньше, чем передние.

И напоследок – о безопасности. И пассивная, и активная – на высшем уровне. Подушки безопасности, регулируемые ремни, прочный кузов, гидроусилитель, обеспечивающий простое управление, особым образом сконструированная педаль сцепления – все эти небольшие нюансы увеличивают уровень концентрации водителя, которому остается лишь наслаждаться процессом вождения. И это одно из главных преимуществ “Пежо-206”.

Сроки замены охлаждающей жидкости

Замена охлаждающей жидкости связана с ее химическим составом и со свойствами присадок, добавляемых в антифриз или тосол. В руководстве по эксплуатации Peugeot 206 указано, что проводить замену следует каждые 60 тыс. км пробега. Но при эксплуатации транспортного средства могут возникать аварийные ситуации, которые требуют быстрого и оперативного вмешательства автовладельца. Распространенная ситуация, когда не хватает охлаждающей жидкости. Замена в Пежо 206 может происходить и когда в нее попадает масло.

Основным компонентом охлаждающей жидкости является этиленгликоль. Также основным химическим элементом может быть пропиленгликоль, но его стоимость значительно выше, поэтому он используется значительно реже. Для этиленгликоля и пропиленгликоля характерно выдерживание низкой температуры замерзания, а также незначительный коэффициент расширения при кристаллизации. Благодаря таким свойствам, охлаждающая жидкость эффективна даже в самое холодное время года, при низких температурах.

При значительном пробеге (60 тыс. км), присадки, использованные в тосоле или антифризе, теряют свои первоначальные свойства, поэтому охлаждающая жидкость обязательно подлежит замене:

• антифриз – не реже, чем 1 раз в два года;
• карбоксилатный антифриз – через 5 и более лет;
• гибридные жидкости на силикатной основе – каждые 2-3 года;
• остальные охлаждающие растворы каждые 3-5 лет.

Придерживаясь этих правил, можно предотвратить коррозию, перегрев двигателя, образование осадка и появление трещин. Проверять техническое состояние охлаждающей жидкости следует каждый год.
