Все, что нужно знать о газовых паяльниках

Сегодня на рынке можно найти несколько видов паяльников. Причем каждый из них имеет уникальные особенности и отличительные характеристики. Большой популярностью пользуются газовые паяльники, о которых мы сегодня подробного поговорим в нашем материале.

Газовый паяльник – что это такое, устройство, принцип работы, применение, плюсы и минусы

Это компактный прибор, применяемый для пайки деталей из разнообразных материалов. При этом он не подключается к электросети. Изучая, что это такое газовый паяльник видно, что он имеет обширную сферу применения. Помимо традиционных паяльных операций с его помощью можно разрезать полипропиленовые трубы, проводить подогрев металлических изделий, снимать старую краску и даже выжигать разные орнаменты на древесине. Процесс подготовки к работе не занимает много времени. Это не все преимущества этого устройства.

Устройство газового паяльника

Для понимания принципа функционирования устройства, нужно узнать элементы его конструкции. Прибор может быть уложен в кейс или чехол, в котором он хранится и транспортируется. Мини-газовый паяльник состоит из:

• емкости для газа;
• газовой горелки-паяльника с решеткой из керамики;
• регулятора подачи газа;
• припоя в виде проволоки;
• сопла с катализатором;
• насадки.

Принцип работы газового паяльника

В этом приборе практически не используется открытый огонь, как, например, в газосварке. Большое значение имеет катализатор, роль которого исполняет сетка из керамики, покрытая патиной. Благодаря этому происходит равномерное нагревание решетки и жала. Газовый паяльник мини-горелка работает следующим образом:

• бак наполняется газом;
• топливо начинает поступать в сопло;
• газ зажигается за счет пьезоэлемента или кремния;
• кнопкой регулятора определяется нужная длина пламени.

Пайка медных трубок газовой горелкой и твердым припоем: Виды и инструменты +Фото и Видео

Всех приветствую на блоге! Сегодня приведу свой Топ 10 лучших газовых горелок для пайки и сварки малогабаритных деталей. Необходимо понимать зачем вообще народ придумал пайку газом и где ее целесообразно применять. Приведу простой пример — электрик в новом доме прокладывает проводку и хочет спаять медные провода в распределительной коробке для надежного соединения. Понятно, что проводки еще нет и паяльник воткнуть некуда. Тут и приходит на помощь газовая горелка или газовый паяльник.
Часто пайку и сварку газом применяют в ювелирке — когда нужна высокая температура плавления и ровный шов деталей изделия.

В радиолюбительской практике газовые горелки распространены мало, но нет ничего лучше такой горелки при пайке радиаторов, корпусов и других деталей, требующих интенсивного прогрева. А как приятно нагревать термоусадку такой горелкой — просто блеск. Ну хватит лирики — приступим к обзору.

Как правильно паять?

С давних времен человечество знакомо с паяльником и техникой его эксплуатации, благодаря чему получается соединить в единое целое несколько разных металлических изделий. Впервые данный метод начали практиковать кузнецы-ювелиры, так как их стандартная сварка не позволяла создавать оригинальные украшения. Чуть позже данная технология стала применяться при починке посуды из нержавейки. А когда человечество освоило электричество, припой стал основным методом соединения электрокомпонентов. Освоить технику спаивания несложно, главное – проявлять особую внимательность, щепетильность и огромное терпение.

Пайка проводов паяльником в домашних условиях

Качественная пайка проводов гарантирует надежность их контакта. Однако для соединения придется учесть материал токоведущих жил, тип флюса, припоя и ряд других факторов. Каждому, кто работает с проводкой, будет полезным разобраться в этих вопросах и узнать, как правильно паять провода.

Газовый паяльник DAYREX DR-23, инструкция по эксплуатации

Для выполнения ряда работ в домашней мастерской и на производстве используется газовый паяльник. Он не привязан к электросети, что является не единственным его преимуществом. Важно правильно выбрать устройство и пользоваться им по инструкции.

Как правильно паять паяльником с припоем и канифолью

Если в советское время существовала игра для школьников, сутью которой было спаять «на коленке» радиоэлектронную микросхему самому, что они успешно делали, то сейчас многих вопрос о том, как правильно пользоваться паяльником, ставит в затруднительное положение. Хотя научиться паять паяльником не так уж сложно и, освоив основы для «чайников», можно будет самостоятельно проводить несложные работы, не обращаясь к специалистам.

Как выбрать правильный паяльник и научиться паять провода

Спайка является основным методом электрического и механического соединения как деталей, так и проводки. Но несмотря на кажущуюся простоту процесса, пайка – дело довольно сложное и кропотливое. Именно поэтому прежде чем брать в руки паяльник, необходимо хорошо представлять чем, зачем и, главное, как паять провода.

Пайка медных труб своими руками при помощи газовой горелки

Ещё пять тысяч лет назад чеканщики из Египта открыли новый вид соединения металлов методом пайки. Суть метода заключается в создании соединения различных металлов путём заполнения швов припоем, который представляет собой расплавленный материал с температурой плавления меньшей, чем у соединяемых частей изделия. В отличие от стали, медные детали целесообразнее соединять методом пайки, чем сваркой. Это особенно важно, если приходится работать с тонкостенными медными трубами, которые находят широкое применение в отопительных, водопроводных, газовых и холодильных системах. С такой работой может справиться даже новичок.

Сравнение электрического и газового паяльников

Чтобы получить более полное представление о преимуществах и недостатках газового паяльника, сравним его с обычным, электрическим. Итак, устройство электрического паяльника простое: в корпус вставлен нагреватель (керамический или нихромовый), который нагревается от электрического тока. Далее на него надевается само жало, а поверх него кожух, который закрепляется специальным фиксатором. Принцип работы очень прост: после включения в сеть, спустя небольшой промежуток времени нагреватель передает тепло жалу, которым и осуществляется пайка нужных деталей.

Основными составляющими конструкции газового паяльника являются газовая горелка, насадка, емкость для газа и кнопка розжига. Процесс работы устройства происходит следующим образом: непосредственно перед включением паяльника открывают вентиль, контролирующий подачу газа, чтобы топливо попало в сопло. Далее происходит его поджиг, который может осуществляться несколькими способами (пьезокнопкой, электронным способом или же от кремня). В газовых паяльниках предусмотрен специальный катализатор (керамическая решетка, покрытая платиной), благодаря которому газ горит на поверхности этой решетки, не образуя пламени. После того, как топливо загорелось, устанавливают температуру или длину пламени, которые необходимы для работы, что легко сделать с помощью регулятора уровня пламени. Пламя расплавляет припой и нагревает поверхность деталей без деформации. В этом и состоит отличие в работе газовым паяльником от газовой сварки, когда плавятся и кромки деталей, и проволока.

У данного вида инструментов есть несколько рабочих режимов, которые позволяют выполнять различные виды операций:

• Пайка – используется для обработки как разных контактов и проводов, так и элементов плат (например, микросхем). Происходит это с использованием припоя (соединительного вещества).
• Пайка воздухом -расплавление припоя с помощью узконаправленной струи горячего воздуха.
• Горелка – используется преимущественно для нагрева плат, клеящих составов или пластиковых труб с помощью пламени

Отдельно следует упомянуть о топливе для паяльника. Заправлять его можно обычным газом для зажигалок. Сделать это очень просто — нужно взять баллон с газом и прижать его к заправочному отверстию на несколько секунд и подождать пока газ заполнит емкость. Время работы от одной заправки варьируется от нескольких минут до нескольких часов, в зависимости от конкретной модели (для большинства паяльников оно составляет около 20 минут, поэтому баллон с газом должен быть всегда под рукой). Вот и все, устройство готово к использованию!

Уменьшение минимальной мощности для комфортной пайки

Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.

Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.

Уменьшаем подачу газа на минимуме:

1. Устанавливаем регулятор на минимум.
2. Откручиваем шлиц.
3. Поворачиваем регулятор на максимум.
4. Закручиваем шлиц.
5. Аккуратно поворачиваем регулятор в сторону минимума пока он не перестанет поворачиваться – клапан закрыт. Поворачиваем регулятор на пару миллиметров в сторону максимума.
6. Откручиваем шлиц.
7. Поворачиваем кольцо в минимальное положение.
8. Закручиваем шлиц.

Плюсы такой настройки:

1. Жало не так быстро обгорает. При 450-500 градусов жало обгорит очень быстро.
2. При пайке припой не окисляется.
3. Уменьшается расход газа.
4. Паяльник меньше шумит.
5. Из сопла на насадке не дует зверский поток горячего воздуха, отпаивая все вокруг.

1. При минимальном положении регулятора мощности в режиме горелки пламя не горит. По-моему, это не проблема.

Читать также: Блок питания 30в 2а на мс34063

Особенности

По сути, газовый паяльник представляет собой автономное устройство. В связи с этим его можно с легкостью переносить с места на место и транспортировать по необходимости. В качестве источника нагрева жала в данном случае выступает пламя от сгорания газа. Причем газ нужно заправлять в паяльник посредством обычного газового баллончика. Что касается конструкции устройства, то основными его частями являются такие элементы, как газовая горелка, насадка, емкость для газа и кнопка розжига.

Данное устройство может нагреваться до 2 000 градусов по Цельсию, благодаря чему газовый паяльник позволяет пользователю работать с самыми разными видами припоев (как с мягкими, так и с твердыми). Перед тем как начать работу с агрегатом, необходимо подождать полминуты для того, чтобы он полностью прогрелся.

Большинство моделей газовых паяльников оснащены несколькими типами режимов работы. Так, принято выделять пайку, пайку воздухом и горелку.

• Обычная пайка чаще всего применяется в том случае, если вам необходимо обработать контакты, провода или элементы платы. При этом в обязательном порядке необходимо использовать специально предназначенный припой.
• Режим пайки воздухом актуален в том случае, если вы хотите расплавить припой посредством струи горячего воздуха, которая, в свою очередь, является узконаправленной.
• Газовый паяльник в качестве горелки используется тогда, когда нужно нагреть плату, клеящий состав или пластиковые трубы. При этом сам по себе нагрев происходит с использованием пламени.

Как было сказано выше, для подключения газового паяльника не нужны дополнительные провода, что обеспечивает максимальный уровень мобильности устройства.

Газовые паяльники используются в разных сферах человеческой жизни и для самых разнообразных целей. Среди наиболее распространенных сфер применения можно выделить следующие:

• пайка и плавка небольших по размеру деталей (например, проводов, плат, контактов);
• пайка радиаторов автомобилей (это касается медных конструкций) – при этом для того, чтобы добиться желаемого результата, прежде всего необходимо прогреть нужный участок радиатора (таким образом, чтобы олово стало жидким), а только потом можно приступать к выравниванию данного участка (при этом рекомендуется использовать качественную оловянную проволоку);
• подогрев ржавых деталей (особенно актуально для разного рода крепежей, которые не получится открыть или ослабить каким бы то ни было другим способом);
• ремонт электротехники;
• подогрев еды в походах (при этом используется режим горелки) и многое другое.

Инструменты и принадлежности

Пайка, как и любой другой технический процесс, подразумевает использование определенных инструментов и принадлежностей. Инструментов понадобится немного: паяльник, нож, пассатижи, напильник, наждачная бумага. Принадлежностей и того меньше – достаточно паяльного флюса и спирта или бензина. Тем не менее все это является важными составляющими процесса и к выбору того и другого необходимо отнестись исключительно серьезно. Именно от качества паяльника и наличия нужных принадлежностей к нему будет зависеть как механическая, так и электрическая надежность паяного соединения.

Где применяются газовые паяльники?

Этот инструмент предназначен для пайки и плавки небольших деталей — проводов, плат, контактов и т.д. Он особенно нужен там, где отсутствует электричество, поэтому большую популярность такой паяльник приобрел у строителей, монтажников и электриков, которые работают на строящихся объектах, у тех, кому по долгу их службы часто приходится паять провода и кабели на крыше, в подвалах и т.д. Преимущества газового инструмента оценят и домашние мастера, ведь и дома зачастую бывает, что место пайки расположено настолько неудобно, что подлезть к нему вместе с громоздким электрическим паяльником да проводом — целое приключение. Газовые паяльники избавят от подобных неудобств.

Приведем несколько примеров применения этого инструмента:

• для пайки медного радиатора автомобиля – нужный участок радиатора прогревается до тех пор, пока олово не становится жидким и далее его нужно разровнять с добавлением оловянной проволоки.
• для подогрева сильно заржавевших крепежных элементов (болтов, гаек и т.д.)
• для пайки при ремонте техники и электроустройств. Если в гараже нет электричества, то газовый паяльник в данном случае – единственный выход из положения.

А любителям турпоходов и пикников не лишним будет узнать о такой разновидности газовых инструментов, как горелки, с помощью которых можно быстро подогреть еду без долгих попыток развести костер из отсыревших дров.

Ограничения по использованию

Имея дело с ручным инструментом, работающем на газу, нужно соблюдать следующие правила и меры предосторожности:

• запрещается использовать инструмент в плохо проветриваемом помещении, вблизи от горючих и взрывоопасных веществ;
• работать всегда нужно в устойчивом положении, чтобы в случае непредвиденных ситуаций, вы могли полностью контролировать инструмент.
• дайте инструменту остыть, прежде чем менять насадки – эти элементы паяльника также могут разогреваться до 500?С.

Помните! Прежде чем работать с газовым паяльником, обязательно ознакомьтесь с инструкцией по эксплуатации.

Применение газовых паяльников

Инструмент можно эксплуатировать для осуществления разных работ:

• подогрева заржавевших деталей;
• резки и наплавки пластика;
• ручной газовый паяльник может очищать поверхности от старого лака;
• пайки разных металлов;
• ремонта техники;
• точечного паяния микросхем и плат.

Что можно паять газовым паяльником?

При сравнительно небольших размерах хороший газовый паяльник применяют для:

• спаивания медных труб;
• удаления маленьких трещин;
• ремонта плат с разными припоями;
• соединения медного кабеля в муфтах;
• восстановления автомобильных радиаторов;
• откручивания заржавевших болтов.

Принцип действия

Прежде чем приступать к использованию газового паяльника, важно разобраться в том, как работает данный агрегат. Так, процесс функционирования происходит по строго определенной схеме.

• Прежде чем включить непосредственно паяльник, нужно открыть вентиль, который отвечает за подачу газа. Благодаря этому необходимое для работы устройства топливо попадет в сопло.
• После этого необходимо осуществить непосредственный поджиг. Это можно сделать несколькими способами: например, с помощью пьезокнопки, посредством кремня или электронным методом.

Важно: в газовых паяльниках присутствует особый элемент, который выполняет роль катализатора (по своей природе катализатор является керамической решеткой, которая покрыта платиной)

Благодаря действию этого катализатора газ горит на поверхности и не образует пламени.

• После того как газ загорелся, вы должны установить необходимую в вашем конкретном случае температуру и длину пламени. Данное действие производится посредством специального регулятора.
• Пламя газового прибора расплавляет припой и нагревает поверхность деталей. Однако важно отметить тот факт, что при этом не происходит каких бы то ни было деформационных процессов.

Таким образом, газовый паяльник функционирует несколько иначе, чем другие разновидности подобных приборов. В некоторых случаях такие различия могут быть важными и незаменимыми, в то время как в других ситуациях газовый паяльник не сможет справиться с поставленной задачей.

Именно поэтому очень важно оценить все имеющиеся плюсы и минусы устройства.

Достоинства и недостатки спаивания проводов

Пайка заметно выигрывает перед большинством других методик соединения проводов. Из основных ее достоинств отмечается:

1. Дешевизна. Достаточно 1 раз приобрести паяльник и комплект припоя с флюсом, и получится надежно спаять тысячи проводов.
2. Простота. Научиться пользоваться паяльником возможно за 1 час.
3. Надежность соединения. Контакт уступает по электрическим и механическим свойствам разве что сварке. Клеммы Wago, обжимки и, тем более, скрутки не способны обеспечить столь качественный контакт, как пайка.
4. Универсальность. Возможно одновременно соединять жилы кабелей разного сечения. Причем их количество в одной точке контакта неограниченно.
5. Спайка проводов разрешена по ПУЭ. Получаемое соединение надежно.
6. Не нужен громоздкий сварочный трансформатор. Переносить паяльник гораздо легче.

У этого способа соединения имеются и недостатки:

1. Для работы стандартного паяльника требуется розетка с сетевым напряжением 220 В. Недостаток слабый. Существуют паяльники, работающие от встроенного аккумулятора и даже от газа. Последние вообще не требуют электричества.
2. Соединение получается неразборным. Спаянные между собой провода возможно рассоединить только при помощи паяльника и повторного расплавления припоя.

Технология пайки

Основой любой пайки является качественное прогревание спаиваемых деталей с последующим закреплением их с помощью припоя. Технологически можно выделить два вида пайки: с использованием флюса или с канифолью.

Пайка с канифолью

Научиться паять паяльником с канифолью сложнее, но, овладев этим умением, возможно будет выполнить 90 процентов работ.

Рассмотрим на примере пайки провода к плате. Сначала необходимо прогреть провод, для этого жало нагретого паяльника прикладываем плоскостью (лучше, если это будет жало в форме отвертки), максимально прижимая. Через несколько секунд провод с прижатым к нему жалом опускается в канифоль, которая, закипая, равномерно распределится по всем жилам провода. Так провод подготовлен к нанесению припоя. Жалом паяльника берем небольшую часть припоя и тонким слоем наносим его на провод. При этом не должно получиться никаких капель или незатронутых участков, в идеале получается тот же провод, но в олове.

Очищаем жало паяльника с помощью металлической губки или тряпочки и, коснувшись жалом канифоли, проводим пальником по плате, при этом остается тончайший слой канифоли на поверхности. Поверхности подготовлены. Обеспечивая максимальный контакт провода и платы, прижимаем к проводу жало с тонким слоем припоя и несколько раз «поглаживаем» место спайки паяльником для лучшего прогрева. После этого даем остыть и проверяем контакт на прочность.

Если пайка проведена правильно, то поверхность блестит, и соединение имеет максимальную прочность. Если же поверхность будет выглядеть матовой и рыхлой, значит, правила пайки паяльником были нарушены и соединение не такое прочное. Но в некоторых случаях и такой результат устраивает.

Пайка с флюсом

Для пайки с флюсом нужно всего лишь взять флюс, окунуть в него кисточку и нанести на спаиваемую поверхность. После этого можно наносить припой или сразу паять. Несмотря на кажущуюся простоту, работа с кислотой имеет много нюансов:

1. Для каждого материала существует свой флюс и они не взаимозаменяемы, а в некоторых случаях даже дают противоположный эффект;
2. Нельзя использовать слишком активные флюсы на микросхемах, поскольку они могут прожечь металл дорожки;
3. Если после работы не удалить флюс с поверхности или сделать это неправильным реагентом, он будет продолжать разрушать металл;
4. Медное жало паяльника, особенно если оно остро заточено, разрушается под воздействием кислоты, и приходится постоянно его подтачивать.

Помимо знаний, работа с паяльником требует аккуратности и точности, а, научившись паять простые детали, нетрудно будет переходить к пайке более тонких плат микросхем, или, наоборот, толстых проводов, различных элементов, страз, а впоследствии даже припаять между собой пластины.

Паяльный флюс

Для того чтобы пайка была качественной, припой должен прочно сцепиться со спаиваемой деталью, смочить ее. Но при нагревании практически любой металл интенсивно окисляется и абсолютно не смачивается припоем. Даже если вам удастся что-то изобразить при помощи паяльника и одного припоя, такая пайка, называемая среди специалистов «холодной», не обеспечит ни хорошего контакта, ни механической прочности. Образцом холодной пайки можно считать фото, которое на очень многих информационных ресурсах почему-то является примером исключительно качественной и правильной работы:

Припой абсолютно не сцепился с медью проводов – эту спайку можно разобрать голыми руками

Чтобы обеспечить надежное сцепление припоя со спаиваемым металлом, используют те или иные флюсы. По методу воздействия они делятся на две категории:

• пассивные;
• активные.

Пассивные флюсы, как видно из их названия, не взаимодействуют со спаиваемыми деталями. Их основное назначение – обеспечение хорошей растекаемости припоя и предотвращение образования оксидной пленки при нагревании спаиваемых деталей. Пассивные флюсы просты в использовании, доступны, безопасны для человека, не электропроводны и полностью нейтральны (не требуют отмывки после пайки). К недостаткам флюсов этого типа можно отнести неэффективность использования на окисленных деталях.

Всем известная канифоль является самым распространенным пассивным флюсом.

Активные флюсы не только улучшают растекаемость припоя и предотвращают образование оксидной пленки, но и способны эту пленку разрушать. Ввиду этого кислотные или щелочные флюсы нашли широкое применение для пайки сильно окисленных или мгновенно окисляющихся на воздухе металлов. Существуют даже вещества, снимающие при прогреве паяльником лак с эмалированного провода. Из недостатков этого типа флюсов можно отметить высокие коррозийные и электропроводящие свойства (флюс после пайки нужно обязательно смывать), опасность для человека.

Флюсы, выпускаемые промышленностью на основе кислот.

Какой флюс лучше использовать для пайки проводов? Если вы собираетесь работать с медью, то идеальным вариантом будет канифоль или раствор канифоли в спирте. Даже если провода старые, но их несложно зачистить до блеска, то все же лучше пользоваться канифолью. Она хороший диэлектрик и абсолютно не взаимодействует с металлом на химическом уровне.

Активный же флюс вам понадобится в том случае, если провода сильно окислились или выполнены из сплавов, плохо поддающихся пайке – никеля, стали, алюминия и пр. Хотя никто не запрещает пользоваться этими составами и для работы с обычной медью. Единственно, если не хотите, чтобы соединение развалилось через месяц-другой, не забудьте после работы тщательно промыть место пайки спиртом или бензином. Ну и, конечно, сразу же вымойте руки с мылом – кислота есть кислота, даже если она паяльная.

Популярные производители и модели

В ассортименте на нашем сайте вы можете приобрести газовые паяльники для хобби и мощные газовые горелки для профессионального применения. В рубрике представлена продукция многих известных производителей. В частности, товары американской компании BERNZOMATIC – BernzOmatic TS1500 9009, BernzOmatic JT 680 и Горелка BernzOmatic TS 3000 T-E Quick Fire 10501664. А также инструменты от Dremel – газовый паяльник Dremel F0132000JA, Dremel F0132000KA (хобби вариант) и др. Здесь же вы можете купить баллоны для газовых паяльников и горелок, а также все необходимые расходные материалы и сопутствующие товары.

Что вы предпочитаете – ждать несколько минут, пока разогреется электрический паяльник или приступить к работе сразу с газовым? Зависеть от наличия электричества или быть хозяином обстоятельств и работать газовым паяльником тот момент, когда это нужно именно вам? Согласитесь, ответ очевиден. Газовые паяльники – выгодное приобретение, ведь вы получаете:

• моментальную готовность инструмента к работе – за 10-15 секунд;
• 2000 ?С рабочей температуры в режиме горелки и 550?С – паяльника;
• высокий уровень комфорта при работе – паяльник на газу можно использовать как в обесточенном помещении, так и в «чистом поле».

А заказ в интернет-магазине «ВсеИнструменты.ру» сделать очень просто – достаточно позвонить по бесплатному номеру телефона 8-800-333-83-28 или оформить покупку через Личный кабинет. Для вашего удобства работает служба курьерской доставки и пункты самовывоза заказов, а также розничные магазины «ВсеИнструменты.ру».

Обзор лучших моделей

Рейтинг лучших автономных портативных газовых паяльников включает в себя такие изделия таких брендов, как Ersa, Weller, Dayrex, Rexant, Versatip, Kemper, Jelrda, IRODA. Данные компании выпускают многофункциональные проводные и беспроводные устройства, а также насадки к ним.

С турбонаддувом

Среди устройств, которые оснащены турбонаддувом, выделяют модель MRAS-8203. В конструкции имеется регулятор давления. Размер устройства составляет 215х44х93 мм, а общий вес – 336 граммов.

Туристические

Модель Auto Gas Iron KTS-2501 относится к разряду туристических, так как очень компактная (ее общий вес составляет 130 граммов). Для заправки устройства используется бутан.

Профессиональные

Одним из лучших профессиональных газовых паяльников считается модель Portasol Super Pro 125, которая пригодна для выполнения широкого диапазона работ. Время непрерывной работы устройства составляет 120 минут.

Мини-паяльники

Dremel VERSATIP 2000 F0132000JC позволяет выполнять запайку, расплавку, термоусадку, выжигание и еще ряд важнейших работ. Его рыночная стоимость составляет около 3 000 рублей.

С отсекателем пламени

Модель HS-1115K отличается большим резервуаром для газа.

Таким образом, существует большое разнообразие моделей, из которых каждый потребитель сможет выбрать то устройство, которое будет соответствовать его индивидуальным потребностям.

Принцип работы газового паяльника

В этом приборе практически не используется открытый огонь, как, например, в газосварке. Большое значение имеет катализатор, роль которого исполняет сетка из керамики, покрытая патиной. Благодаря этому происходит равномерное нагревание решетки и жала. Газовый паяльник мини-горелка работает следующим образом:

• бак наполняется газом;
• топливо начинает поступать в сопло;
• газ зажигается за счет пьезоэлемента или кремния;
• кнопкой регулятора определяется нужная длина пламени.

Подготовка проводов к спаиванию

Спаиваемые провода требуют подготовки. Для ее выполнения необходимо соблюдать следующие правила:

1. Запрещена пайка проводов, находящихся под напряжением. Возникает риск короткого замыкания на корпус паяльника.
2. С токоведущих жил снимается изоляция. Здесь пригодятся кусачки или нож. Все зависит от сечения и типа проводки.
3. Если необходимо припаять тонкие слаботочные жилы, достаточно снять 15-20 мм изоляции. В компактных электронных устройствах хватит 1-2 мм.
4. При пайке в распределительной коробке провод зачищается не менее чем на 50 мм. Затем выполняется скрутка, далее сама пайка.
5. Если соединяемые проводники слишком грязные и окисленные, то флюс не поможет. Придется снять загрязнение при помощи ножа или надфиля.
6. Для пайки эмалированных проводов с них следует снять изоляцию. Она легко удаляется с помощью ножа, надфиля или пламени зажигалки.

Как выбрать?

Сегодня на рынке можно найти большое разнообразие газовых паяльников (с мощным катализатором, с пьезоподжигом, для пластика, для воска, для труб и множество других), в связи с чем пользователь может растеряться. Чтобы выбрать лучший агрегат, необходимо ориентироваться на несколько ключевых факторов.

Температура

При выборе устройства следует обязательно обращать внимание на максимально возможный уровень температуры. Подходящий вам диапазон зависит от того, для каких целей вы приобретаете паяльник. Например, для бытовых нужд подойдут такие аппараты, которые имеют возможность нагреваться до 1 500 градусов по Цельсию. С другой стороны, для профессиональной работы вам потребуется температура на 500 градусов выше.

Регулятор уровня пламени

Подобный регулятор присутствует далеко не во всех моделях. При возможности следует отдавать предпочтение таким устройствам, которые оснащены данным элементом. Это связано с тем, что регулятор позволяет пользователю самостоятельно определять необходимую температуру (которая может разниться в зависимости от материала, с которым вы работаете).

Тип пламени

Обязательно обращайте внимание на тип пламени. Всего их существует несколько вариантов:

• карандашный (подойдет для осуществления задач, которые требуют высокого уровня точности);
• «джамбо» (этот поток шире, чем карандашный);
• вихревой (актуален в том случае, если вы работаете с деталями, у которых значительная поверхность);
• многоцелевой (считается самым универсальным и подходит для осуществления разного типа работ).

Соответственно, вам нужно заранее определиться с тем, какие работы вы будете осуществлять с помощью своего паяльника.

Большие горелки для пайки и сварки двумя газами

9 место – популярная мини горелка для ювелирных работ

Можно использовать с двумя газами – ацетилен+кислород или водород+кислород. Имеет удобные гибкие шланги и регуляторы подачи газа прямо на горелке. Есть сменные насадки для разной интенсивности пламени. Возможно придется докупать переходники для баллонов или регуляторов давления.

удобно держать в руке, удобные крутилки, наличие сменных насадок.

надо следить за тонкими шлангами, чтобы не травили газ.

Возможные проблемы

К сожалению, не всегда даже у опытных мастеров процесс спаивания разных металлических элементов проходит удачно. В некоторых случаях могут возникнуть проблемы, которые легко выявляются визуально.

• Слабое нагревание соединяемых элементов. Если говорить профессиональным языком, данная проблема называется «холодная пайка». В такой ситуации припой становится тусклым, а его механическая прочность ослабевает. Он очень быстро разрушается.
• Сильный нагрев компонентов. В такой ситуации припой не покрывает поверхность соединяемых элементов. Говоря простыми словами, фиксация полностью отсутствует.
• Случайный сдвиг соединяемых компонентов, произошедший до затвердевания припоя. К сожалению, такая проблема возникает очень часто, когда посторонние шумы и звуки не дают мастеру сконцентрироваться на своей работе. В такой ситуации возникает разрыв пленки припоя, что можно увидеть невооруженным взглядом. Соответственно, соединение между элементами пропадает.

Единственным решением для всех представленных дефектов является повторная процедура пайки.

О том, как правильно паять паяльником, смотрите в следующем видео.

ТЕХНОЛОГИЧЕСКИЕ ПОДСКАЗКИ ПРИ ИСПОЛЬЗОВАНИИ ПАЯЛЬНИКА

После заполнения газом паяльника, перед применением, необходимо подождать две минуты для того, чтобы БУТАН равномерно распределился в газовом контейнере паяльника. Металлические части спаиваемых предметов и наконечник паяльника должны быть покрыты тонким слоем олова. Не рекомендуется дотрагиваться до спаиваемых металлических предметов руками. Во время работы необходимо иметь под рукой влажную губку.

Производитель

Сегодня на рынке представлено большое количество газовых паяльников отечественного и зарубежного производства. Для того чтобы быть уверенным в качестве агрегата, рекомендуется отдавать свое предпочтение только проверенным фирмам, которые пользуются авторитетом и уважением среди потребителей, а также широко известны в рамках профессионального сообщества.

Отзывы потребителей

Если вас привлекла какая-либо модель паяльника, не спешите сразу же приобретать ее. Первоначально следует изучить отзывы потребителей о ней и убедиться в том, что все заявленные производителем характеристики соответствуют реальности.

Таким образом, при учете всех вышеописанных факторов, вы сможете приобрести газовый паяльник, который будет отлично справляться со своей работой и прослужит вам максимально длительный период.

Недопустимые ошибки

Причиной некачественного соединения двух деталей чаще всего становится спешка, поэтому нужно не забывать контролировать кромки изделия на отсутствие посторонних мелких предметов, которые могут образоваться после резки.

При нанесении флюса важно стараться не пропустить ни одного малейшего участка поверхности, ведь любой дефект может стать причиной плохого контакта.

Если какой-нибудь участок поверхности будет слабо прогрет, это приведёт к слабому сплавлению двух металлов. Перегрев может привести к сгоранию флюса и образованию окалины или окиси на месте пайки, что влияет на её надёжность.

Как пользоваться газовым паяльником?

Для получения желаемого результата от работы и продления срока функционирования устройства, нужно знать правила эксплуатации. Рассмотрим, как работать газовым паяльником:

1. Беспрерывная продолжительность пайки не дольше 30-ти мин.
2. Помещение должно хорошо проветриваться.
3. Руки рекомендуется защищать от ожогов специальными перчатками.
4. Перед началом работы нужно убрать от рабочего места все предметы, которые относятся к легковоспламеняющимся.
5. Замену насадки проводят только после полного остывания прибора.
6. Керамический катализатор огня имеет высокую устойчивость перед жаром, но при этом он очень хрупкий.

Как заправить газовый паяльник?

Для работы в устройство нужно регулярно добавлять топливо. Инструмент можно наполнять только очищенным бутаном, который используется для зажигалок. Проводят подобные работы в хорошо проветриваемом помещении, без доступа к открытому пламени. Газ для газового паяльника заправляют по такой схеме:

• заправочный клапан полностью закручивают;
• блокируют кнопку поджига защитой;
• проверяют, чтобы кожух паяльника полностью остыл;
• регулятор подачи газа устанавливают в положение «-»;
• переворачивают паяльник заправочным клапаном вверх;
• встряхивают баллон несколько раз;
• вставляют носик баллона вертикально сверху вниз в заправочный клапан;
• проводят заправку до того момента, пока газ будет поступать;
• ждут пару минут пока вещество равномерно распределится по объему контейнера.

Как паять газовым паяльником?

В настоящее время известно два варианта технологий пайки с использованием этого оборудования:

1. Высокотемпературная
   . Такой тип соединения используется в системах с большой степенью нагрузки. В этом случае температура достигает уровня 600-900̊С.
2. Низкотемпературная
   . Используется для работы с системами бытового назначения. Пайка газовым паяльником с мягким припоем осуществляется при температуре 450̊С, а при использовании твердого – нагрев должен быть выше 500̊С.

Процесс пайки включает этапы:

1. Поджиг
   . Регулятор подачи газа поворачивают в положение «+». Сдвигают кнопку защиты. Удерживают кнопку поджига и нажимают переключатель.
2. Настройка пламени
   . Делают это с помощью регулятора, двигая его в ту или иную сторону.
3. Пайка
   . Подносят жало к нужной точке и прикладывают, чтобы начался контакт и разогрев. После дают время предмету остыть, а месту пайки затвердеть.

Как пользоваться?

В первую очередь прежде чем приступать к работе с газовым паяльником (например, прежде чем заправить агрегат своими руками или начать паять) в обязательном порядке нужно изучить инструкцию по эксплуатации, которая является неотъемлемым элементом стандартной комплектации.

В зависимости от производителя, типа устройства и конкретной модели правила использования могут несколько различаться, однако существует несколько универсальных принципов.

• Следует иметь в виду, что строго запрещено использовать паяльник, если поблизости находятся горючие или взрывоопасные вещества. Кроме того, прежде чем включать устройство, вы должны убедиться в том, что помещение хорошо проветривается.
• Перед тем как начать непосредственную работу с агрегатом, нужно принять устойчивое положение. Данный принцип актуален в случае возникновения непредвиденных ситуаций. Принимая удобное положение, вы сможете полностью контролировать паяльник.
• Не меняйте насадки сразу после выключения – дайте агрегату остыть. В противном случае вы нанесете себе ожог.

Помните, что работа с паяльником требует высокого уровня ответственности и внимательности. Позаботьтесь о своей безопасности.

Все о газовых паяльниках в следующем видео.

Технология процесса во время выполнения работ

При спаивании алюминия на поверхностях деталей образуется оксидная плёнка. Если выполнять пайку, не удалив предварительно оксидную плёнку, шов не будет иметь необходимую прочность. Плёнка образуется на поверхности металла очень быстро, поэтому от неё не удастся избавиться путём механической очистки заготовки.

Угол наклона горелки во время пайки алюминия

Для удаления оксидной плёнки применяются специализированные флюсы. Они блокируют доступ кислорода к месту пайки. Флюсы, применяемые при пайке алюминия, способствуют быстрому расплавлению присадочной проволоки и лучшему её сцеплению с деталями. Существует возможность подготовить металл к спаиванию при помощи химических веществ. В таком случае предварительно изготавливают раствор и наносят его на заготовки.

После механической очистки и химической обработки алюминия заготовки нагреваются до высокой температуры. Степень нагрева регулируется интенсивностью пламени. На разогретое место соединения подаётся присадочная проволока. Её температура ниже, чем у спаиваемого металла. Припой расплавляется, и заполняет все неровности и микропоры, находящиеся на поверхности. По мере остывания припой отвердевает, создавая при этом прочный шов.

Заправка

Покупать дешевый китайский газ для зажигалок не хотелось.

Пока использую газ Kovea для газовых горелок:

Состав 70% бутан + 30% пропан, а Dremel VersaTip рассчитан на 100% бутан. То есть использовать такой газ не совсем правильно (но точно лучше, чем дешевый газ, от которого быстро забьется сопло и паяльник выйдет из строя).

Необходимость спаивания деталей может возникнуть при ремонте радиоаппаратуры, бытовой техники, электроники, ювелирных изделий и различных узлов автомобиля. Привычным инструментом, с которым ассоциируется этот вид работ, является электрический паяльник. О других разновидностях этого устройства знают не все, однако современные модели газовых паяльников имеют ряд преимуществ перед электрическими аналогами. Что в газовых паяльниках особенного, чем они хороши, как их выбрать — читайте в нашем материале, а заодно обратите внимание на наш независимый ТОП-5 лучших газовых паяльников для самых разных случаев и под самые разные бюджеты.

Газовый паяльник Dremel VersaTip

Прикупил себе на новый год вот такой газовый паяльник от Dremel:

Смысл в газовом паяльнике в том, что он может работать вдали от розетки: что-то припаять в машине, на катере, авиамодели, антенне на крыше. С помощью насадки для горячего воздуха удобно усаживать термоусадку (которая в некоторых случаях гораздо эстетичнее синей изоленты). Еще им можно отогревать зимой замки и разжигать костер в режиме газовой горелки.

Взял именно Dremel, потому что пользуюсь их Dremel 300 и доволен качеством и надежностью, плюс стоимость вполне адекватная (брал на Ozon.Ru за 1485 руб, в ОБИ он стоил 1999 руб).

В конце заметки буду коллекционировать ссылки на обзоры других газовых паяльников.

Рекомендации, меры предосторожности

Профессиональный паяльник DANIU 110V/220V 60W с регулировкой температуры и набором инструментов

Следует ознакомиться с рекомендациями, которые позволят качественно выполнять поставленные задачи:

• При выборе паяльника нужно обращать внимание на модели, оснащенные дополнительно конусами, иглами и комплектом сменных наконечников.
• Прежде чем приступать к выполнению пайки, нужно особое внимание уделить зачистке жала. Если наконечник слишком загрязнен, всю грязь удаляют с помощью паяльника. Вспомогательно можно использовать куски дерева или картон.
• При изменении длины паяльника также изменяется температура нагревания инструмента.
• Во время нагревания рабочего элемента не рекомендуется паяльник оставлять «сухим». Нужно жало регулярно опускать в канифоль.

Важно соблюдать меры предосторожности. Работать нужно в средствах индивидуальной защиты: специальная одежда (спецовка), очки и перчатки. Нельзя оставлять открытые участки тела, в противном случае могут образоваться сильные ожоги.

Техника безопасности

Техника безопасности при пайке алюминиевых проводов сводится к соблюдению общих мер предосторожности при работе с электрическими нагревательными приборами, с открытым пламенем и с агрессивными жидкостями, примером которых могут стать флюсы.

Недопустимо использование неисправных паяльников с нарушенной изоляцией, с мощностью более необходимой.

Запрещается использование горелок вблизи легковозгораемых предметов. При работе в помещениях должна быть правильно организована принудительная вентиляция.

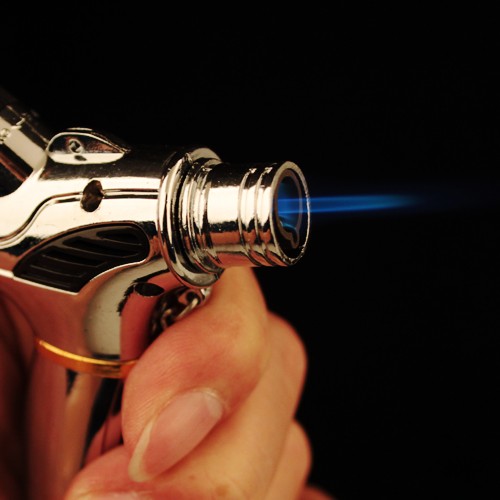

Лучшие газовые паяльники с открытым пламенем (горелки) с АлиЭкспресс

Оборудование из этого раздела называют паяльными лампами или горелками. По принципу действия оно похоже на газовые паяльники. Но есть один нюанс – горение факела у них, как правило, открытое. В газовых паяльниках такую конструкцию используют редко. Однако на АлиЭкспресс встречаются модели, которые могут работать и как паяльник, и как горелки. Они представлены в рейтинге. Инструменты лучшим образом справляются с розжигом костров и мангалов, популярны в кулинарии, могут использоваться в ремонтных работах.

СМЕНА НАСАДОК

ВНИМАНИЕ: Перед сменой насадки необходимо дождаться её охлаждения. Для замены наконечника необходимо использовать прилагающийся 7 мм ключ, также возможно использование 8 мм ключа для предотвращения прокручивания наконечника вместе со спаивающей головкой. Когда вы открутите наконечник, вы можете добиться работы паяльника в режиме «открытого огня», поворачивая 8 мм ключом спаивающую головку вокруг своей оси.

Когда вы открутите наконечник, вы можете добиться работы паяльника в режиме «открытого огня», поворачивая 8 мм ключом спаивающую головку вокруг своей оси.

Часто задаваемые вопросы

Взрывоопасны ли газовые паяльники?Газовые паяльники не относятся к взрывоопасным устройствам, однако при работе с ними необходимо соблюдать технику безопасности. Не следует направлять пламя горелки на легковоспламеняющиеся предметы. В случае утечки газа из прибора необходимо хорошо проветрить помещение.

Каким газом можно заправлять газовый паяльник? Перед тем как заправить газовый паяльник, необходимо изучить инструкцию по эксплуатации от производителя, в которой указывается газ, используемый при работе прибора (пропан или бутан). В большинстве случаев для этой цели подходят баллоны для заправки обычных зажигалок.

Как заправить газовый паяльник?

Для работы в устройство нужно регулярно добавлять топливо. Инструмент можно наполнять только очищенным бутаном, который используется для зажигалок. Проводят подобные работы в хорошо проветриваемом помещении, без доступа к открытому пламени. Газ для газового паяльника заправляют по такой схеме:

• заправочный клапан полностью закручивают;
• блокируют кнопку поджига защитой;
• проверяют, чтобы кожух паяльника полностью остыл;
• регулятор подачи газа устанавливают в положение «-»;
• переворачивают паяльник заправочным клапаном вверх;
• встряхивают баллон несколько раз;
• вставляют носик баллона вертикально сверху вниз в заправочный клапан;
• проводят заправку до того момента, пока газ будет поступать;
• ждут пару минут пока вещество равномерно распределится по объему контейнера.

ВОСПЛАМЕНЕНИЕ

Переместить рычаг подачи газа в среднее положение. Перевести выключатель вверх и направо в положение «ON». Нажать на кнопку воспламенения и паяльник будет работать в режиме «открытого огня». Спустя 3 секунды после воспламенения, переведите закрывающий рычаг в крайнее левое положение и отпустите его, и тогда режим «открытого огня» будет отключен и наконечник паяльника начнет нагреваться.

Упаковка

Целлулозная губка в жестяной баночке нужна, чтобы вытирать с жала припой. Перед использованием её нужно намочить водой и немного отжать – она разбухнет. Не нужно вытирать паяльник об сухую губку!

Пустая жестяная баночка нужна, чтобы складывать остывающие насадки. Снять горячие насадки можно при помощи гаечных ключей.
