Стояночный тормоз Chevrolet Lacetti

Стояночный тормоз или ручник в простонародье представляет собой систему блокировки колес, функциональное предназначение которой заключается в удержании автомобиля в исходном положении, независимо от типа и уровня наклона дорожного покрытия.

На Шевроле Лачетти стояночный тормоз представляется в виде механического тормозного привода, который обеспечивает блокировку колес посредством передачи усилия руки человека на тормозящий механизм.

Ручник Шевроле Лачетти

Ручник, он же ручной тормоз, стояночный тормоз, предназначен для удержания автомобиля на опорной поверхности, уклонах и так далее.

Когда нужно менять колодки ручника на Шевроле Лачетти

Уделять внимание тормозным колодкам ручника стоит тогда, когда регулировка натяжения троса и подводка колодок не приносят результатов. В этих случаях автомобиль не будет фиксироваться на уклоне, особенно остро это чувствуется на уклонах вперёд.

Симптомы просты — рычаг ручного тормоза полностью затянут, колодки подведены максимально, трос натянут, но никакого результата это не приносит.

Следовательно, колодки нужно менять.

Замену колодок проводим в случае замасливания их накладок, наличии на них сколов или в случае отслоения накладок от основания колодок.

В тех случаях, когда мы разбираем тормозной диск по каким-либо причинам и имеем визуальный контакт с колодками, определить необходимость замены ещё проще. Толщина фрикционной накладки должна быть не менее 3–4 мм. В противном случае им светит замена. Чётких сроков, когда нужно менять колодки ручника на Лачетти, разумеется, не существует, поскольку каждый водитель использует стояночный тормоз с разной частотой и разной нагрузкой.

Какие колодки лучше поставить

В продаже есть несколько видов колодок ручника для Лачетти и каждый может выбрать хоть оригинальную запчасть, хоть недорогой неоригинал. Выбор колодок зависит не только от финансовых возможностей, но и от стиля вождения. Если владелец предпочитает агрессивную спортивную езду, тогда лучше выбирать более дорогие модели. К примеру, Ferodo с артикулом FSB4017.

Если же дрифтом заниматься никто не намерен, вполне подойдут ABS с каталожным номером 9220.

Их цена может отличаться в полтора раза от оригинала и составляет примерно 2–2,2 тысячи рублей.

Замена колодок стояночного тормоза Lancer X

Как поменять колодки стояночного тормоза на Митсубиши Лансер 10.

Номер детали: 4800A022 (оригинал); 17407 (ремкомплект).

Фото-отчет по снятию заднего тормозного диска и замене колодок стояночного тормоза (ручника). Процесс не сложный и не требует специального инструмента, нужно только время. На одну сторону уйдет около 30 минут, на вторую меньше, так как будете уже знать — куда и c чем лезть.

Инструмент

По большому счету, после того как вы снимете колесо и поднимете суппорт (ключ на 14 мм), понадобится только плоская отвертка.

Начнем

Как снять тормозной диск Лансера

Итак, сняли колесо, освободили диск от суппорта (подняли вверх, как при замене тормозных колодок). Пробуем снять диск сразу. Если не получится, то не огорчайтесь, это значит, что вам надо будет убить 5-10 минут на одну несложную операцию. А именно: ищем на диске круглое отверстие с резиновой заглушкой. Нужно резинку вытащить.

Берем фонарик и, выставив диск так, чтоб это отверстие было внизу, ищем небольшую шестеренку (регулировочную гайку колодок ручника) внутри диска. Находится она не в крайней нижней точке, а немного смещена вперед (по ходу движения). Крутить ее надо отверткой вверх, если меняете справа, и наоборот для противоположной стороны.

Так выглядит регулировочная гайка колодок стояночного тормоза. Ею можно сводить и разводить колодки, когда не помогает регулировка гайки под рычагом ручника в салоне.

Когда ослабили колодки, и они не прилегают так плотно к тормозному диску, снимаем его.

Картина под диском печальная. Машина 2007 г.в., а все элементы стояночного тормоза очень проржавели. Это наглядно демонстрирует тот факт, что автомобиль хранился не в гараже, а стоял у дома — и в дождь, и в снег. В частности износились и ослабли пружинки штифтов, которые прижимают и фиксируют колодку (4600A158 штифт, 4600A159 тарелка пружины, MB 520470 пружина).

Плоской отверткой поворачиваем штифт на 90 градусов и вытаскиваем его с пружиной.

Снимаем остальные пружинки с колодок, но запоминаем как и где стояли пружинки и остальные детали.

Снимаем тросик стояночного тормоза с колодки.

Сравниваем старую и новую колодки.

Можно купить отдельно колодки, пружинки и штифты (ремкомплект), а можно на «разборе» взять весь механизм стояночного тормоза в сборе, с более свежей машины. Почти новые механизмы с защитой диска мне обошлись по 1 000 руб. на каждую сторону.

На фото правая сторона, смотрим как все должно стоять. Перекидываем все на свой лансер.

Когда все поставите на место и наденете тормозной диск, не забудьте отрегулировать колодки регулировочной гайкой. Возможно, потребуется регулировка гайкой в салоне — она находится под рукояткой ручника.Все готово!

Что делать, если ручник не держит?

Существует множество факторов, которые могут сказаться на исправности стояночного тормоза. Наиболее распространенными причинами выхода из строя ручника являются:

• Износ задних тормозных колодок – подтверждением износу колодок считается свист и недостаточная скорость остановки во время торможения;
• Неправильная регулировка ручника – резьба калибрующей гайки со временем может ослабевать. Для устранения неисправности достаточно закрутить гайку;
• Клин троса в оболочке – возникает в случае отрыва или ржавления элементов троса, что и вызывает стопорение. Исправляется ситуация смазкой троса внутри оболочки или установкой новой детали;
• Обрыв троса – случается из-за чрезмерного натяжения или температурных перепадов и требует замены комплектующих;
• Попадания масла или других рабочих жидкостей на колодки – возможно в связи с нарушением герметичности сальников цилиндров поршней или задней полуоси. Ситуация исправляется регулярным торможением или протиркой колодок техническим спиртом.

Обратите внимание! Показателем функциональной исправности ручного тормоза является стопорение автомобиля после доводки трещотки на 3 щелка – если машина продолжает катиться, то время отправляться на СТО.

Помните, неисправный ручной тормоз снижает безопасность эксплуатации транспортного средства и может стать причиной выписки штрафа в случае остановки сотрудниками ГАИ.

Ручник и принцип его работы

На Шевроле Лачетти ручник приводится в действие усилием руки, за ручку привода между передними сиденьями. Что бы его отпустить, нужно утопить кнопку на торце ручника и затем отпустить его вниз.

Привод ручника осуществляется на задние колеса. Они блокируются посредством поджатия тормозных колодок к поверхности барабанного тормоза. Привод осуществляется с помощью тросового привода.

Основная рабочая тормозная система никак не связана со стояночной. Это две абсолютно разные системы.

То что эти системы не взаимосвязаны, это, как всегда, и хорошо и плохо. Плохо то, что вам нужно покупать отдельно колодки для рабочей тормозной системы и для стояночной. А хорошо то, что если одна система выйдет из строя, в экстренной ситуации вы сможете воспользоваться запасной.

Что понадобится для замены колодок

• Новые колодки

Оригинальные колодки идут под каталожным номером 964 967 64, производитель GM, стоимость весьма немаленькая 2350 — 3100 рублей.

Неоригинал, которые ставят Ashika 55-0W-W04. По отзывам форумчан эти колодки подходят по всем параметрам как оригинальные колодки, однако цена на них ниже 1380 рублей. Страна производства Италия.

Также устанавливают JapanParts GFW04AF по цене 1470 рублей.

Если вы предпочитает «подергать» ручник не только для стоянки, то присмотритесь к Ferodo FSB4017. Итальянский производитель с ценой 1350 — 1450 рублей за комплект.

Новые тросики привода ручника (на ваше усмотрение, но лучше их все-таки приобрести, только сохраните чек)

Трос ручника правый General Motors 96435119 1шт — 1 500 р/Аналог Arirang ARG131056R 500 — 700 р.
Трос ручника левый General Motors 96435117 1шт — 1 500 р / Аналог Arirang ARG131056L 500 — 700 р.

— OPEL 1942059 / 1942422 (1л)
— GM 93745443 (0.5л) / 93165410 (1л) / 93160364 (1л)
— Lukoil 1339420 (0.5л) / 1338295 (1л)
— TRW PFB401(1л)

• Смазка:

— TRW PFG 110 (Смазка для направляющих суппортов, 25г)
— Vmpauto 1905 (Смазка для направляющих суппортов, 30г МС1630)
— Vmpauto 1502 (Смазка универсальная, 50г МС1600)

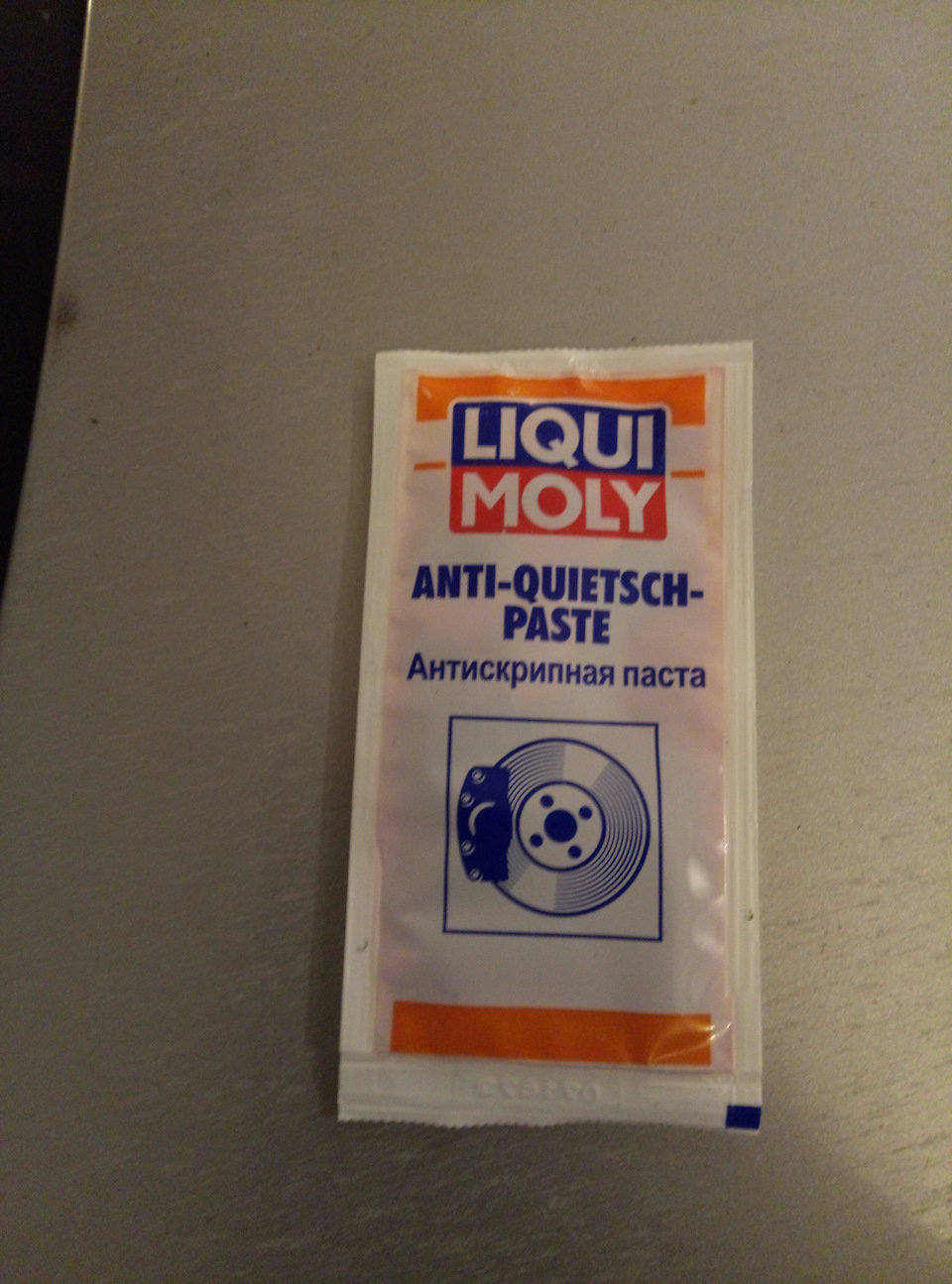

— LIQUI MOLY 7585 (Антискрипная, 10г)

Диагностика ручника

Диагностика стояночной системы автомобиля сводится к подсчету щелчков перемещения рычага стояночного тормоза, при котором автомобиль, в снаряженном состоянии (читай с водителем и полным баком бензина), должен надежно удерживаться на склоне не менее 23%.

По мануалу Chevrolet Lacetti количество щелчков ручника составляет 7 — 10. Если на вашем автомобиле щелчков больше, то соответственно нужна регулировка ручника.

Также большинству автовладельцев не нравится столь большое перемещение рычага и они его изначально регулируют к состоянию ВАЗовских нормативов (3 щелчка). В принципе это можно делать, но убедитесь в том, что тормозные механизмы не будут перегреваться в этом случае.

Также при диагностике следует убедиться что затормаживается оба задних колеса.

Самостоятельная замена

Для замены колодок ручного тормоза потребуются следующие инструменты:

• домкрат;
• балонный ключ;
• головки на 12, 13, 14 мм;
• отвертки: крестовая, шлицевая;
• щипцы-круглогубцы;
• напильник;
• щётка по металлу;
• высокотемпературная смазка;
• ремкомплект ручного тормоза;
• деревянный брусок;
• отрезок проволоки длиной 40–50 см;
• WD-40 или аналог.

Порядок действий следующий:

1. Обездвижить машину: заехать на ровную площадку, включить первую передачу, подставить под передние колёса противооткатные башмаки.
2. В салоне между передними сиденьями под подстаканниками снять прямоугольную заглушку и ослабить трос ручного тормоза, не до конца открутив гайку головкой на 13.
3. Ослабить гайки на заднем колесе.
4. Поднять машину на домкрате, снять гайки и колесо.
5. Шлицевой отверткой вдавить поршень в тормозной цилиндр.
6. Открутить 2 болта, фиксирующих суппорт основной тормозной системы, головками на 12 и 14.
7. Снять суппорт и привязать его к пружине проволокой.
8. Выкрутить крестовой отверткой винт на тормозном барабане.
9. Вынуть резиновую заглушку из окошка для регулятора колодок.
10. Шлицевой отверткой уменьшить развод колодок, вращая шестерню на регуляторе вниз.
11. Сбрызнуть место стыка барабана и ступицы WD-40. Подождать 10 минут.
12. Снять барабан. Если не получается, то постучать по его поверхности молотком через деревянную проставку.
13. Снять пружины: прижимные (повернуть на 90 градусов), 3 верхние и 1 нижнюю с помощью круглогубцев.
14. Отсоединить трос ручного тормоза, оттянув пружину, и вынуть его.
15. Осмотреть внутреннюю поверхность барабана, тормозной щит.
16. Выровнять рабочую поверхность барабана напильником.
17. Очистить тормозной щит от грязи, ржавчины и нанести смазку на выступы. Очистить регулятор и смазать резьбу.
18. Установить правую колодку рычагом вниз и надеть на нее наконечник троса. Зафиксировать прижимной пружиной.
19. Вставить распорку и регулятор, прижать второй колодкой. Последнюю закрепить пружиной.
20. Попробовать надеть барабан. Если не получается, то подточить напильником места, в которые упираются распорка и регулятор.
21. Установить треугольную шайбу на вал в верней части тормозного щита и новые пружины из ремонтного комплекта.
22. Надеть барабан и отрегулировать зазор регулятором. При вращении не должно быть скрипов, трения или заеданий.
23. Установить суппорт, смазав резьбу болтов крепления смазкой. Это предотвратит прикипание и облегчит разбор в будущем.
24. Надеть колесо на шпильки, зафиксировать гайками, опустить машину.
25. Повторить все действия со вторым тормозным механизмом.
26. Отрегулировать ход рычага стояночного тормоза с помощью гайки в салоне. Инструкция по эксплуатации сообщает, что оптимальное значение – от 7 до 10 щелчков.
27. Закрыть лючок в салоне.

Процедура замены, в целом, простая и не требует для выполнения специального инструмента и глубоких знаний о ремонте автомобиля.

Регулировка ручника: как настроить и откалибровать стояночный тормоз?

По общепринятым техническим нормам ручник должен неподвижно удерживать автомобиль на дорожном покрытии с уклоном не менее 23% без использования противооткатных упор.

Если ручник не в состоянии обездвижить транспортное средства, самое время откалибровать устройство – для регулировки стояночного тормоза необходимо:

1. Демонтировать кронштейн с держателем стакана, после чего шлицевой отверткой поддеваем пластиковую заглушку и извлекаем деталь из облицовки туннеля пола;
2. Затем поддомкрачиваем заднюю часть автомобиля и вывешиваем задние колеса, далее приподнимаем трещотку ручника на 2-3 зубца вверх;
3. Теперь гаечной головкой на «12» крутим регулировочную гайку по траектории часовой стрелки. Оптимальным показателем калибровки устройства является сложность проворачивания колес;
4. Далее опускаем трещотку вниз до упора и проверяем колеса на подвижность – должно быть обеспечено свободное вращение;
5. Затем повторяем процедуру на полностью поднятом храповом механизме: при затяжке трещотки на 7-10 щелчком задние колеса не должны вращаться.

В случае невозможности откалибровать устройство этим методом, необходимо отрегулировать зазор между тормозными колодками и цилиндрическим диском механизма торможения.

Регулируем положение колодок

Для случаев, когда производится просто ревизия задних тормозных барабанов или же осуществляется замена троса/тормозных колодок, то параллельно с подтягиваем троса на ручнике обязательно и непременно нужно регулировать положение колодок.

Наружный диаметр колодок должен составлять 167,6-168,6 (мм).

Добраться до колодок не так-то и просто. Колодки ручника спрятаны за барабан-диском. Демонтаж задних тормозных дисковых барабанов в подробностях описан в статье по замене колодок стояночного тормоза.

Если вкратце, то необходимо вывесить задние колеса на домкратах, подложив какой-нибудь упор для страховки. Снимаются колеса. Крышка барабан-дисков зафиксирована к ступице потайным винтиком, его нужно выкрутить. И только после этого получится снять с колесной ступицы дисковый барабан, за котором спрятаны тормозные колодки ручника.

• Штангенциркулем замеряем диаметр развода колодок.

​

• Перемещаем регулятор разведения/схождения колодок ударной отверткой до тех пор, пока колодки не примут положение 167,6-168,6 (мм) в диаметре.

​

• Все, можно проводить сбор тормозной системы.

Дополнительная информация

Стоит обратить внимание, что каждый из методов регулировки ручного тормоза отвечает за определенную часть колодочного тормоза. Регулируя натяг троса из салона, изменяется положение верхней части колодок ручника. При регулировке положения колодок механизмом разведения/схождения, из-под крышки барабана-диска, изменяется положение нижней части колодочного тормоза.

Разумеется, для равномерного износа колодок ручника нужно пользоваться и первым, и вторым методом регулировки.

Проверяется правильность работы ручного тормоза на уклоне. Уровень уклона должен составлять не менее 23%. Взведя рычаг ручного тормоза на 4 щелчка, машина должна оставаться неподвижной, даже если машину расшатывают из салона или снаружи.

Срок обслуживания элементов ручного тормоза ничем не регламентирован. Регулировать натяг ручника или менять колодки/трос нужно по мере необходимости. И в каждом отдельном случае время износа ручника будет разным. Кто-то пользуется ручным тормозом чуть ли не каждый день, а у кого-то в ручном тормозе вообще нет необходимости.

По поводу водителей второй категории (которым ручнике не нужен), специалисты рекомендуют разрабатывать ручной тормоз в теплый период года не менее 1 раза в месяц, а когда холодно и сыро, то ручник нужно взводить не менее 4 раз в месяц (1 раз в неделю).

Замена колодок и тросов стояночного тормоза: ремонт своими руками

При падении эффективности функционирования ручника и отсутствием результата при регулировке устройства рекомендуется проверить ресурс колодок и силу натяжения тросов.

При раскрытии тормозного блока визуально осматриваем колодки: в случае наличия механических деформаций, сколов, а также масляных следов или отслоения накладок от поверхности колодок – детали придется менять.

Для замены колодок необходимо:

• Перевести рычаг ручника в нижнее положение до упора;
• Затем поддеваем наконечником шлицевой отвертки стяжные пружины колодок и извлекаем деталь;

Обратите внимание! В момент демонтажа стяжные пружины могут выстрелить – не пренебрегайте средствами индивидуальной защиты во время ремонтных процедур.

• Затем снимаем фиксирующую пластину и демонтируем нижнюю стяжную пружину;
• Далее снимаем регулятор зазора и извлекаем тормозную чашку;
• Теперь нужно достать опорную стойку из пазов щита, отворачиваем колодку в сторону и демонтируем тормозную планку;
• При завершении процедуры отсоединим кончик троса и демонтируем последнюю колодку. Затем извлекаем опорную стойку и вытаскиваем переднюю колодку.

Теперь требуется установить новые комплектующие и с нулевым износом по этому алгоритму в обратном порядке, предварительно выставив технический зазор тормозного механизма. Стандартным параметром зазора является показатель в 167,6–167,8 мм – для постановки зазора необходимо ключом закрутить гайку регулятора тормозного механизма.

Как отрегулировать ручник

На Лачетке ручник можно отрегулировать двумя способами:

• из салона, с помощью подтягивания троса ручника
• с помощью раздвижения колодок, в самом механизме

Второй вариант также применяют в случае, когда колеса затормаживают неравномерно. Проще говоря, тормозит только одно из задних колес.

Процесс замены

В первую очередь необходимо рассмотреть причины замены колодок на Шевроле Лачетти. У всех транспортных средств они одинаковые. Причины замены колодок:

• износ накладок (минимальная толщина — 2 мм);
• ненадежное соединение накладок с основанием;
• появление слишком большого количества масла на рабочих поверхностях;
• наличие механических повреждений (сколов или борозд).

Подготовительные мероприятия перед заменой колодок Лачетти

Для снятия негодных деталей и установки новых используются: раздвижные пассатижи, ключ для гаек колес, а также ключи на «10» и «18». У специалиста процесс занимает около 40 минут. Что же касается начинающего механика или обычного автомобилиста, то замена может слегка затянуться.

Обязательной перед снятием колодок является проверка полноты бака с тормозной жидкостью. Ее необходимость легко объясняется тем, что завершение установки новой детали приведет к поднятию уровню жидкости в бачке главного тормозного цилиндра. Позаботиться об уменьшении ее количества позволит обычный шприц, который наверняка найдется в аптечке (альтернативой может послужить медицинская груша). Он легко проникнет в нужную емкость и откачает лишнюю часть.

Пошаговая инструкция по замене колодок на Шевроле Авео Т300 позволит ускорить процесс и узнать обо всех нюансах, касающихся передних тормозных механизмов:

1. Демонтируем колесо.
   Поддомкрачиваем автомобиль. Ключом «на 17» откручиваем четыре болта переднего колеса. Снимаем колесо.
2. Устанавливаем противооткаты.

Когда требуется замена тормозных колодок Шевроле Лачетти

Устанавливать новые колодки на Шевроле Лачетти нужно в случае их естественного износа в результате длительной эксплуатации или при обнаружении поломки. К быстрому износу колодок приводят агрессивный стиль вождения, неправильное функционирование рабочих цилиндров и некачественные фрикционные накладки. Езда с неисправными или стёртыми колодками увеличивает тормозной путь и может стать причиной аварии.

Заменять колодки требуется при возникновении таких симптомов износа, как постукивание со стороны колёс во время езды и скрип при торможении. Посторонние звуки издаются благодаря встроенным акустическим индикаторам неисправности. На Шевроле Лачетти передние тормозные колодки изнашиваются после 30–40 тысяч км пробега, а задние способны прослужить вдвое больше.

Регулируем ручник с помощью раздвижения колодок

В этом случае необходимо вывесить задние колеса (можно поочередно). Как правильно вывешивать и снимать колеса читайте в этой статье

• Снимаем колесо и видим специальную резиновую заглушку, которая скрывает отверстие
• Извлекаем ее и перемещаем отверстие вниз
• Теперь нам нужно увидеть специальное зубчатое колесико. С помощью которого и осуществляется регулировка колодок.

Вот это зубчатое колесико, только здесь снят тормозной диск

• С помощью шлицевой отвертки (она же «плоская» отвертка или отвертка «минус») вращайте этот барабанчик вверх, если нужно чтобы колодки плотнее прижались к тормозному барабану и раньше срабатывал ручник. Либо вращайте барабанчик вниз, чтобы колодки срабатывали позже.

Для наглядности этой операции прикладываем видео:

Замена колодок ручного тормоза Шевероле Лачетти

Срок эксплуатации колодок ручного тормоза Chevrolet Lacetti ничем не регламентирован. Тормозные колодки ручника подвергаются замене по мере их износа. Уровень износа колодок определяется в ходе ревизии задних тормозных барабанов. Если фрикционные накладки стерлись до отметки в 1,5 (мм), то это сигнал для экстренной замены колодок ручного тормоза Шевроле Лачетти .

Специалисты рекомендуют проводить ревизию тормозной системы, в частности задних тормозных барабанов, не реже 1 раза в 30 000 (км) пробега.

Работа по замене колодок ручного тормоза хоть и не обладает высоким уровнем сложности, но все же должна выполняться мастером с солидным опытом техобслуживания Chevrolet Lacetti. Дело в том, что после замены колодок тормозную систему нужно подвергать тонкой регулировке .

Что было использовано при замене колодок ручника Chevrolet Lacetti?

1. Набор ключей
2. Набор отверток
3. Плоскогубцы
4. Домкрат и страхующий упор
5. WD-40
6. Термостойкая смазка

Понадобятся и новые колодки ручного тормоза Шевроле Лачетти. Лучше отдать предпочтение оригиналу (артикульный номер GM 96496764). Любителям экстремальной езды можно посоветовать колодки АBS 9220.

Вместе с колодками дополнительно могут потребоваться стяжные пружины, а также фиксаторы-солдатики. Существуют ремонтные комплекты, в которых предусмотрено все необходимое для обслуживания дисковых барабанов Chevrolet Lacetti .

Дополнительная информация

Не нужно забывать про обслуживание и основной тормозной системы. Педаль тормоза приводит в движение колодки тормозных суппортов. То есть вместе с колодками ручника обязательно нужно уделять внимание и задним тормозным суппортам, так как они работают независимо друг от друга.

В обслуживании нуждаются как сами колодки, так и направляющие суппортов. Особое внимание нужно уделять выжимному цилиндру. В продаже имеются специальные ремкомплекты для сервиса тормозных суппортов Chevrolet Lacetti. Периодически необходимо менять и сам дисковый барабан .

Chevrolet Lacetti 5D Лачер › Бортжурнал › Замена колодок ручника.

После того как я устранил проблему с топливный насосом, пришло время разобраться с не работающем стояночным тормозом.

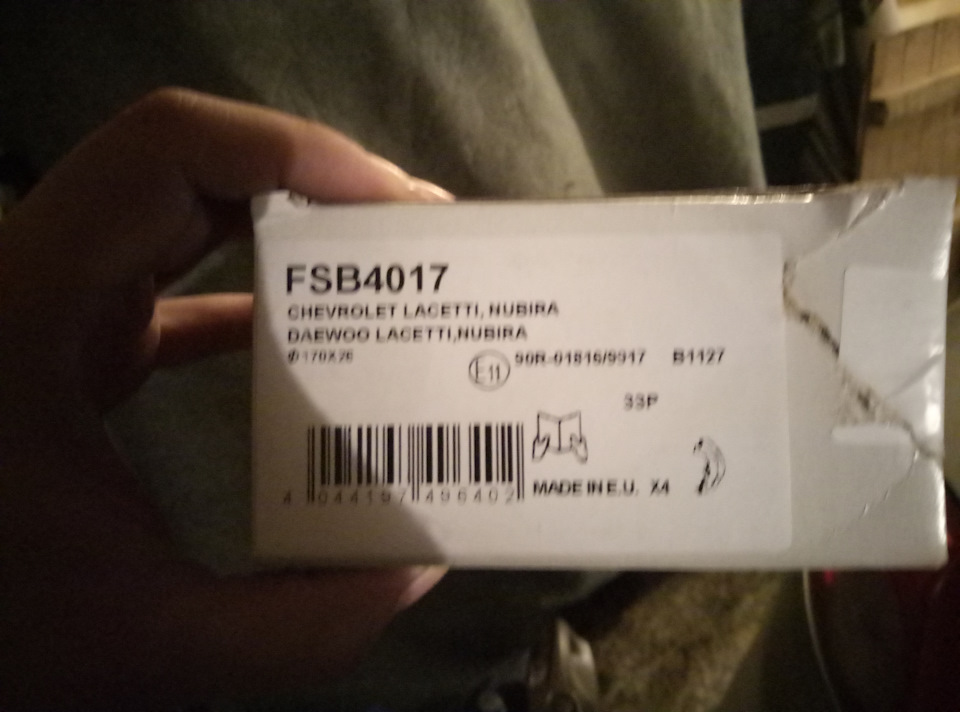

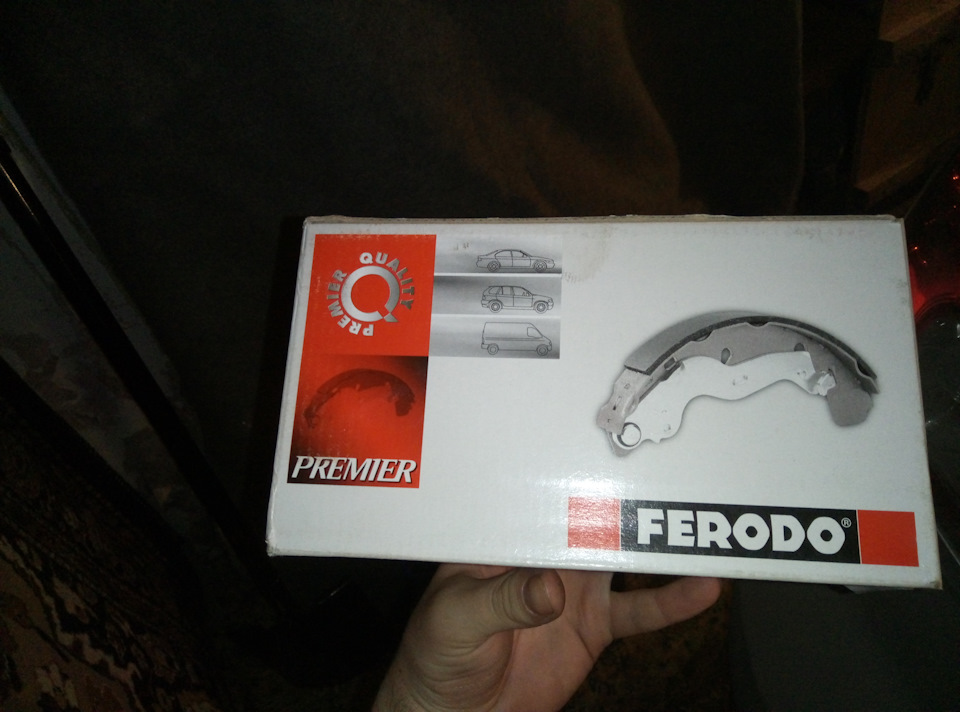

Честно говоря не стал замарачиваться по поводу бренда, отзывов и так далее. Так как я не собираюсь дергать ручника на каждом повороте и стояночный тормоз мне нужен исключительно для фиксации машины на подъемах, склонах и просто на неровных поверхностях, я поехал в ближайший магазин и купил колодки попроще:

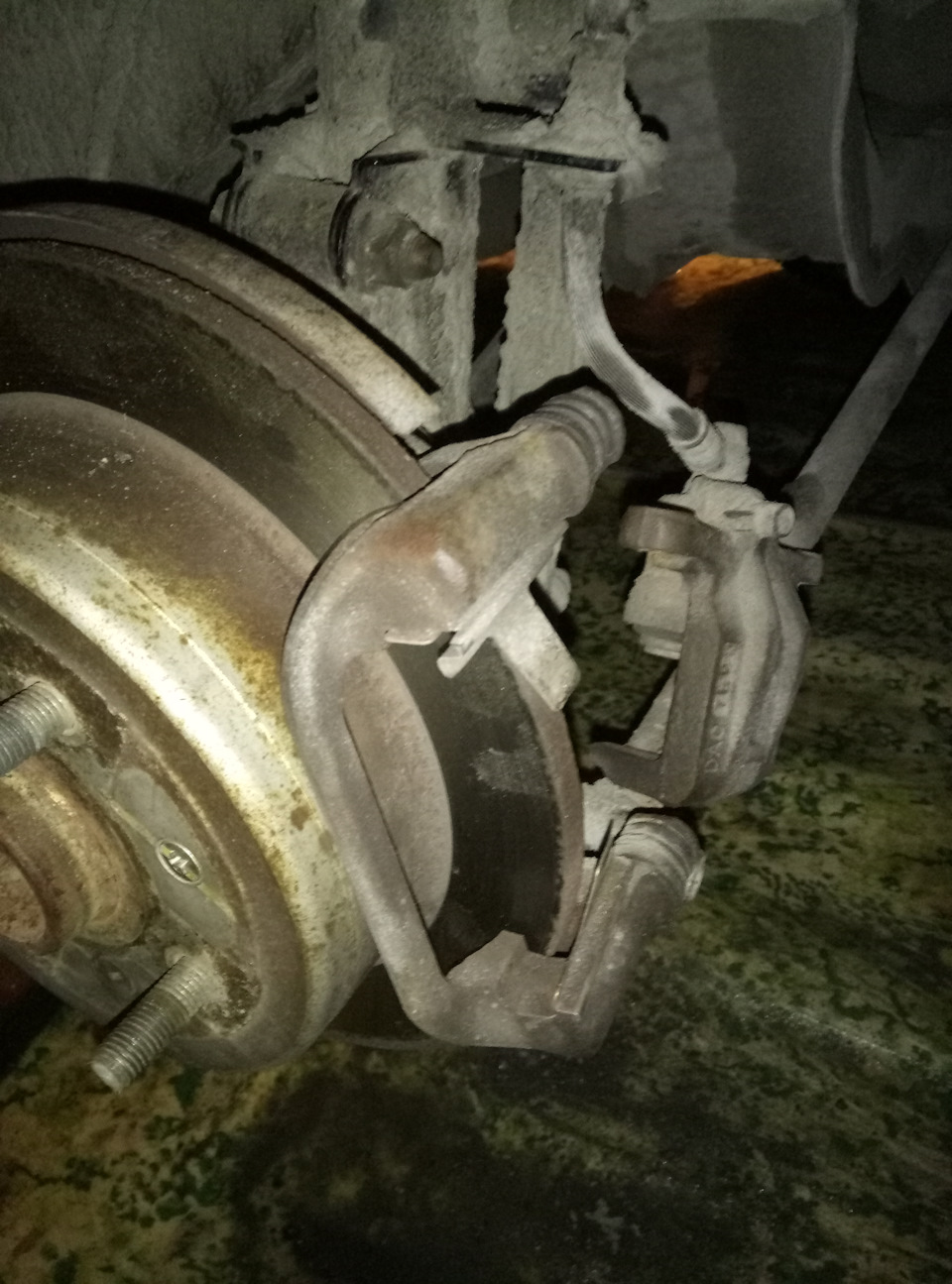

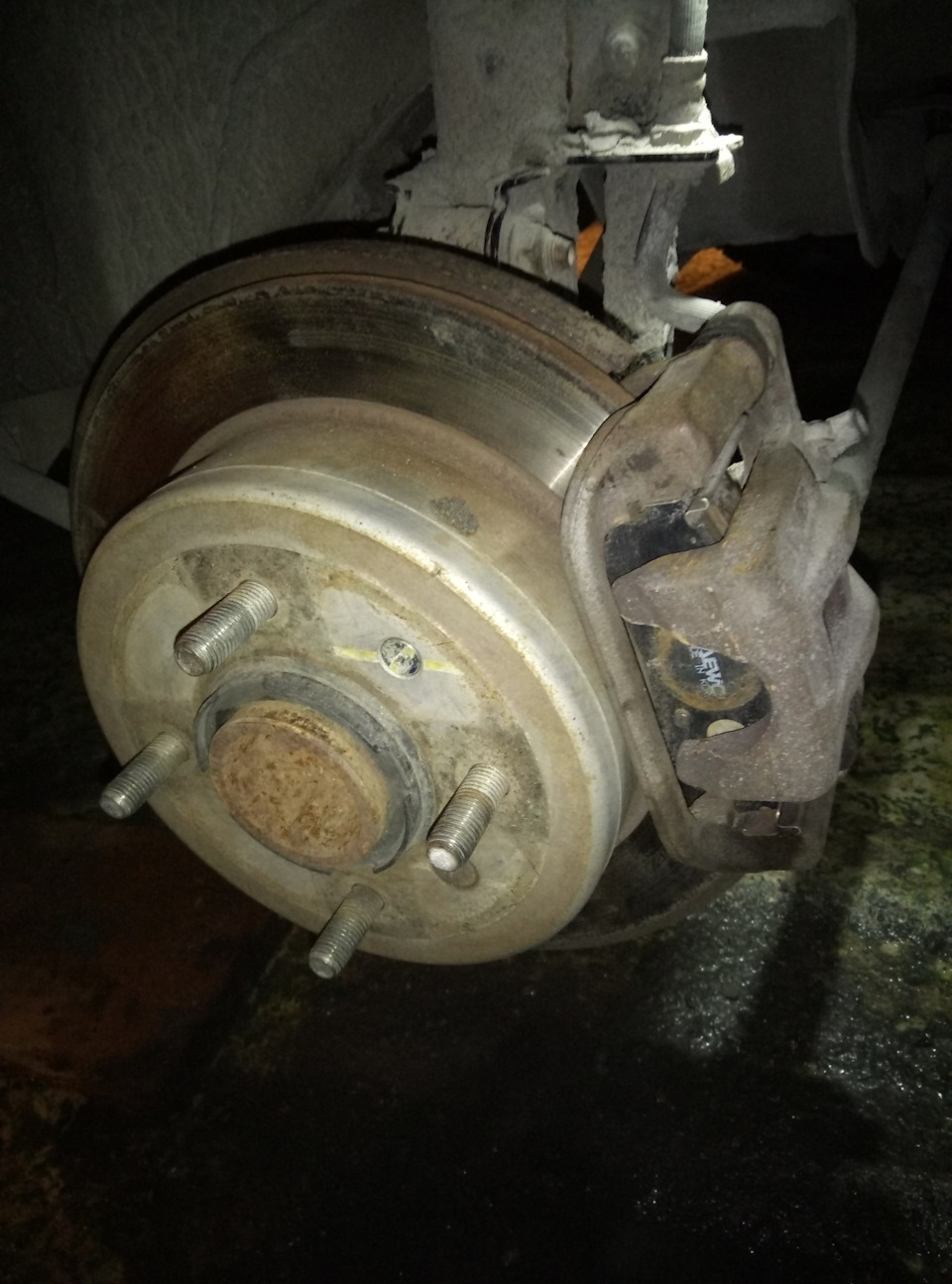

Ну в общем сначала естественно домкратим машину и скидываем колесо.

После снимаем суппорт. Для этого выкручиваем два болта которые держат поршень, и снимаем его.

Вынимаем колодки тут особо никаких усилий прилагать не надо.

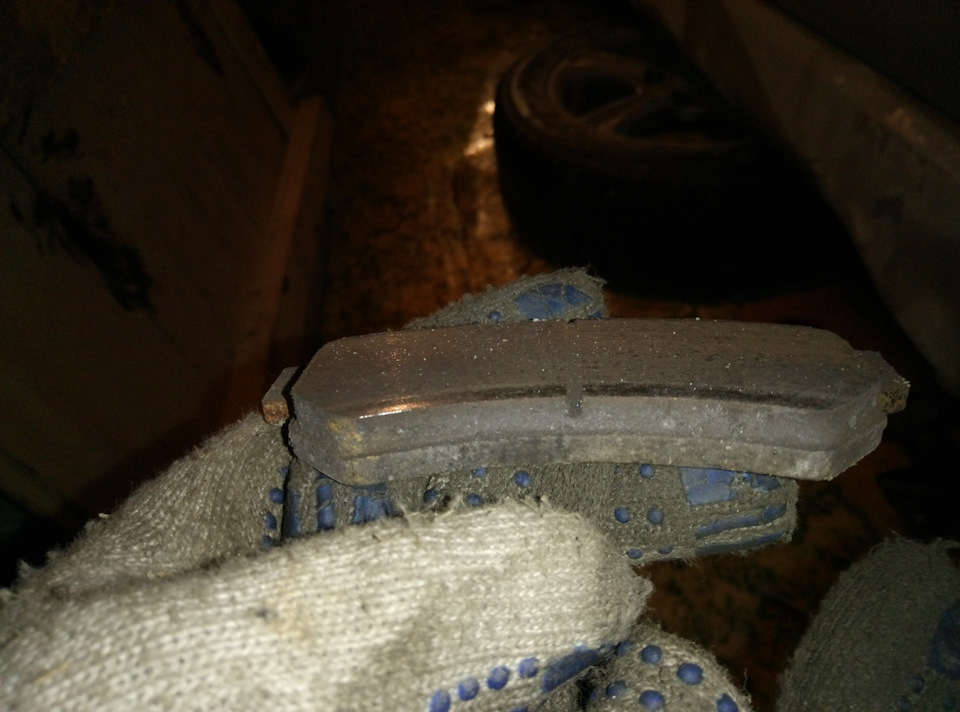

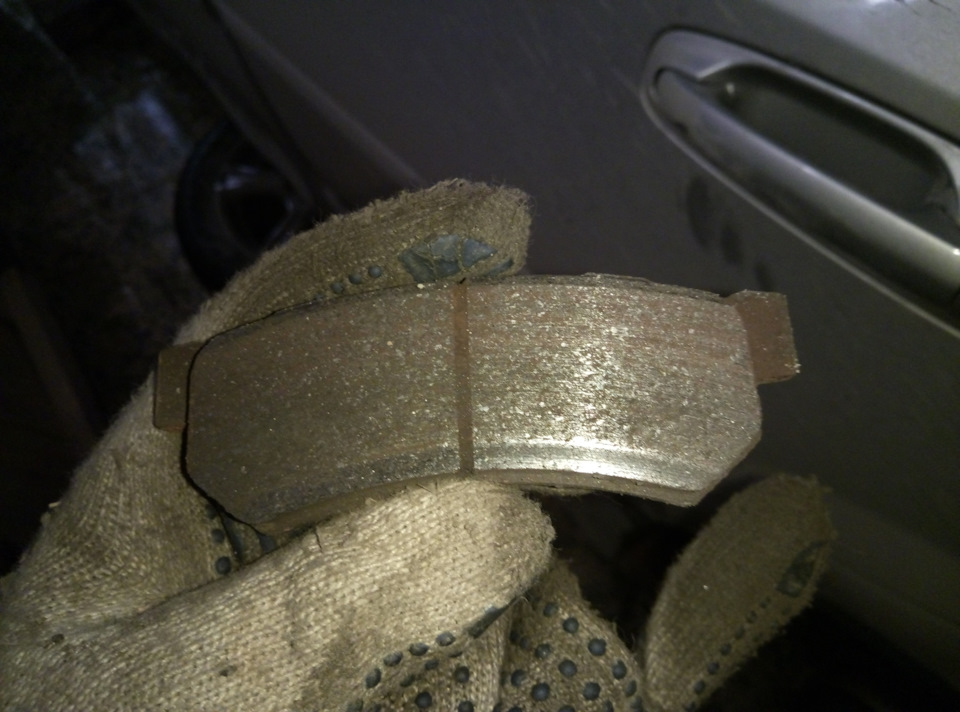

Мои еще походят.

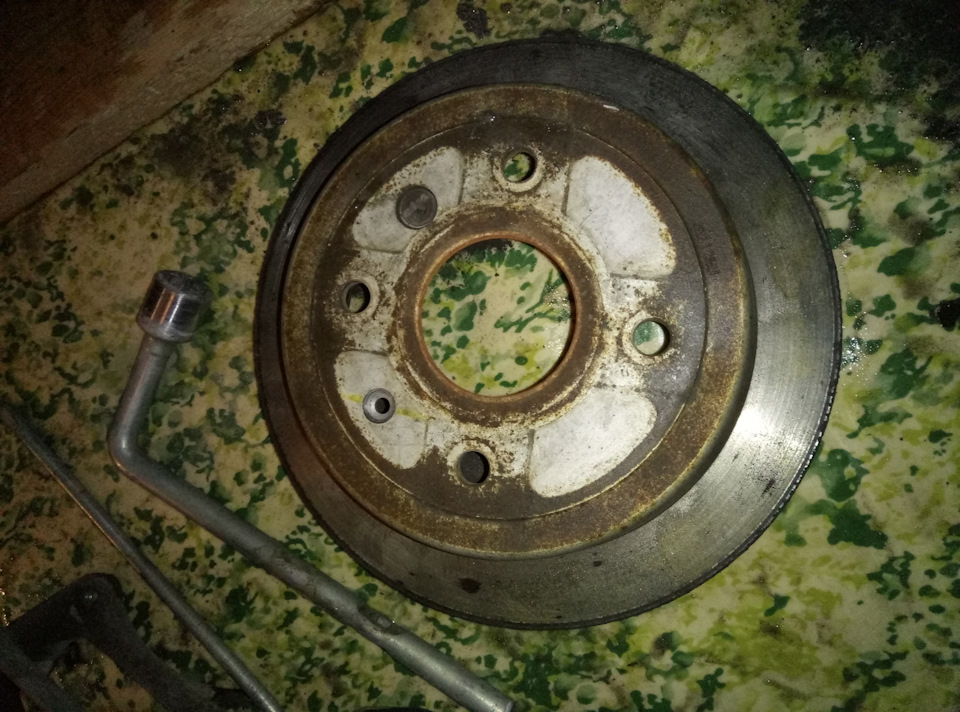

Затем нужно выкрутить два болта которые держат корпус суппорта (на ощупь легко найти). Снимаем его и выкручиваем болт который прижимает тормозной диск. И теперь нужно не сильными ударами молотка (подкладывая под тормозной диск какую нибудь деревяшку) сбить тормозной диск. Но в моём случае не сильные удары не помогли и сильные тоже, поэтому побрызгав немного выдешкой и подождав не много принялся опять стучать. И тут то вот все пошло как по маслу.

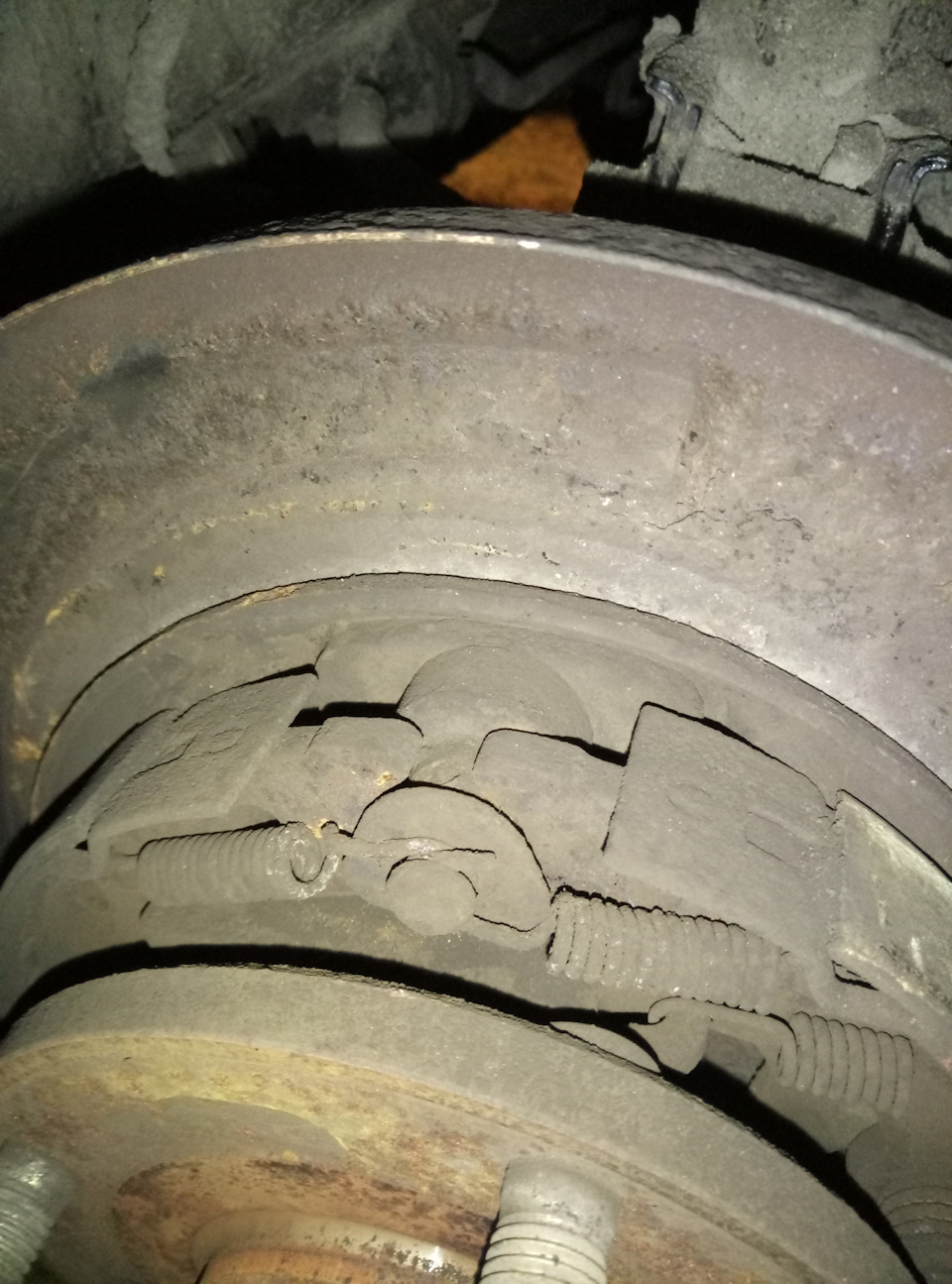

Скинув диск я увидел вот такую картину:

НАЧИНАЕМ СНИМАТЬ КОЛОДКИ!
Для этого я сначала снял самую маленькую верхнюю пружинку. Затем две побольше. Теперь верх полностью свободен. Дальше нужно снять чашечки с пальцев которые фиксируют колодки.

Для этого прижимаем пружину вместе с чашечкой (одновременно фиксируя сзади палец что бы он не двигался) и поворачиваем их. Я делал это круглогубцами а палец зафиксировал кусочком древесина. Ну и все, остается только снять нижнюю пружину и скинуть тросик.

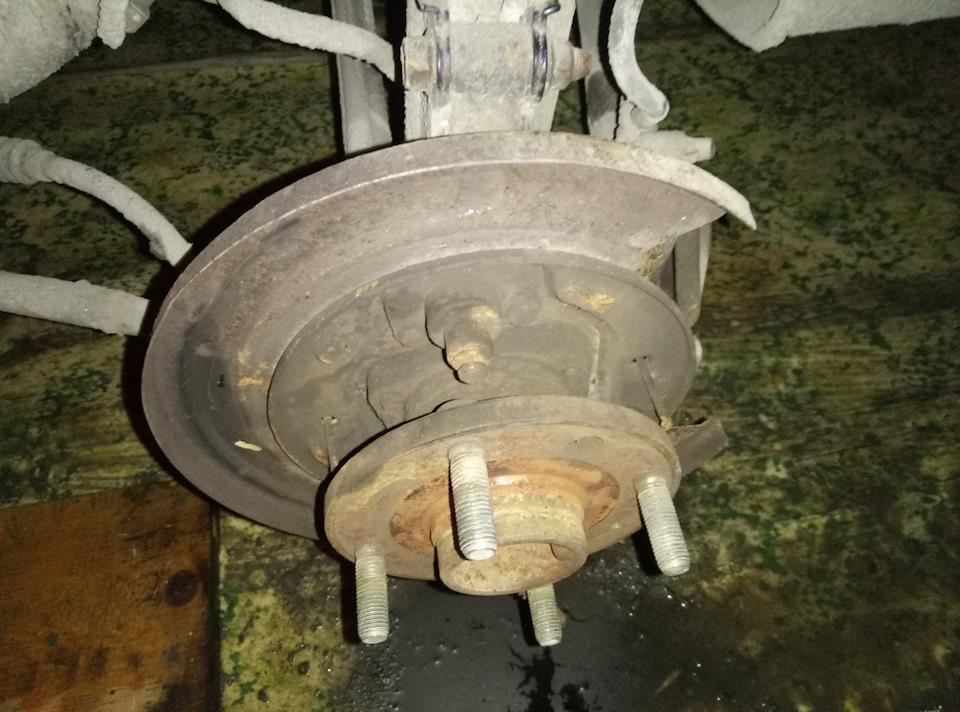

Вот собственно и все разобрал:

Теперь остается только поставить новые колодки и собрать в обратном порядке.

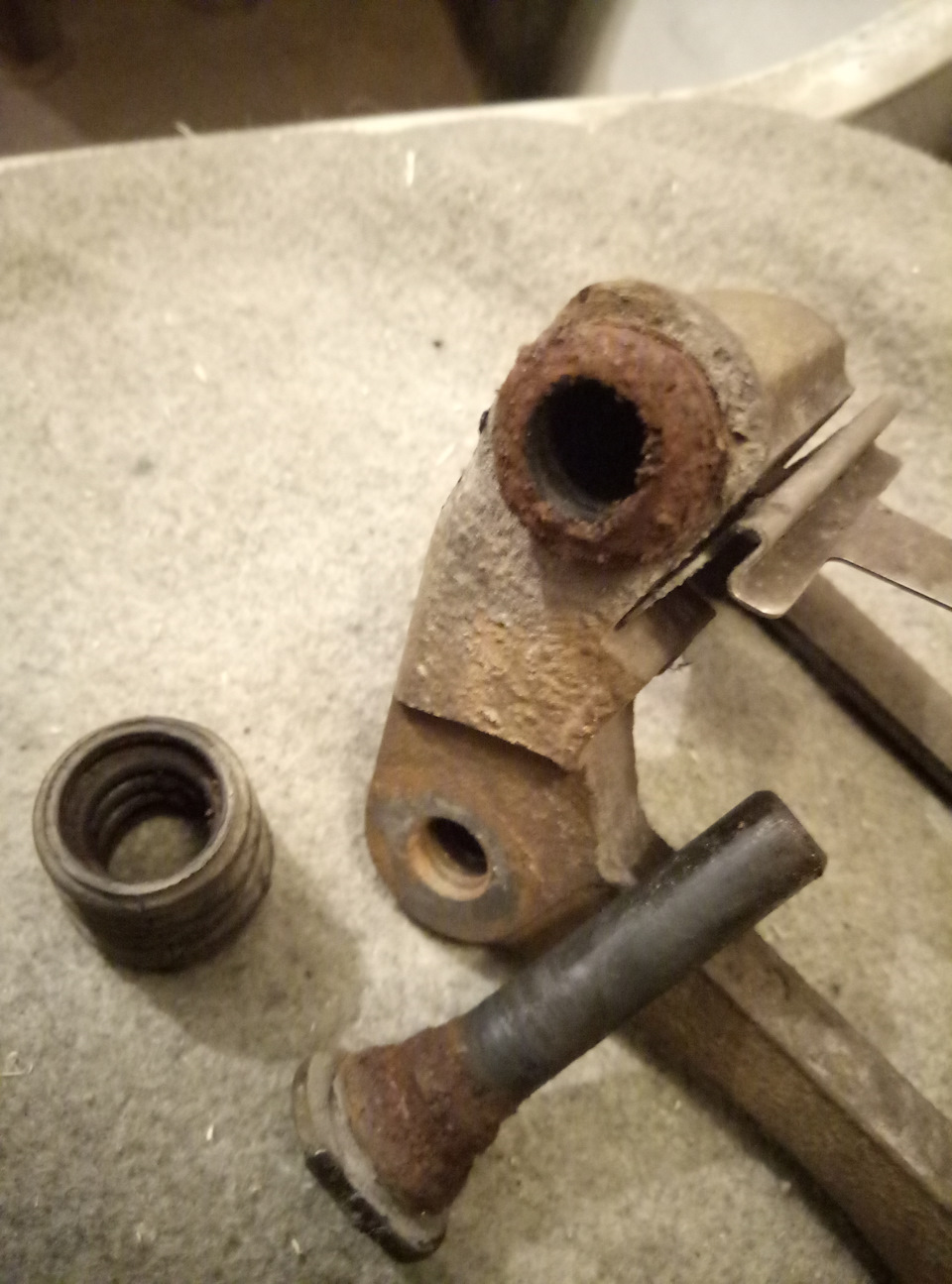

Перед сборкой проверил ход направляющих. Нижние на обоих колесах стоят мертво. Немного разработав их снял, почистил металлической щеткой и смазал смазкой Liqui moly:

Стояночный тормоз оказывается не работал из-за того что заклинил рычаг ручного привода колодок причем на обоих колесах:

Ну вот как то так)) Теперь хоть можно остановится перед магазином где парковка под наклоном и если раньше приходилось ставить на передачу и глушить машину, а в -30 это вообще кошмар если загулялся в магазине потом мало того что приходишь и садишься в холодный салон так еще и надо сидеть и прогревать мотор, то теперь можно просто поставить на ручник)) Радость да и только))
